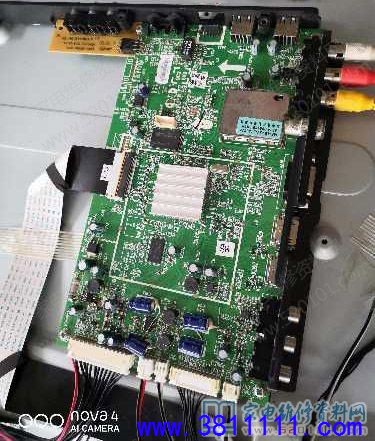

一台创维50E550E液晶电视，故障表现为开机放2分钟左右黑屏，关断电源在开机，屏幕刚出现就黑屏，心想，估计是灯珠问题，要开屏了。拆开电视外壳，用万用表检测电压，开机亮屏和黑屏，恒流板上24V和各电压都正常，恒流板也被前一任维修人员点焊过，唯独背光板5V电压在黑屏时没有。顺着板线找过去，发现此电压是从DC转换芯片MP1484GN而来。但此芯片只要开机30秒钟后便发烫，怀疑是恒流板短路造成，把恒流板通往灯条的排线拔掉，1484还是烫手，烫手时主板保护，所以造成过热保护。

      考虑恒流板各电压黑屏时只有5V没有，自我感觉具体也不像恒流板问题，因为1484所输出电压任何一路中有短路，都会造成芯片过热保护，所以重点放在1418各输出脚上，开机瞬间检测各脚电压，由于开机时间有限，保护后再次开机检测，当检测3脚电压时，5V电压被拉低成2.5V。（此数据网上半天也没查到，网上说要买芯片卖家提供的），好费力，不容易。

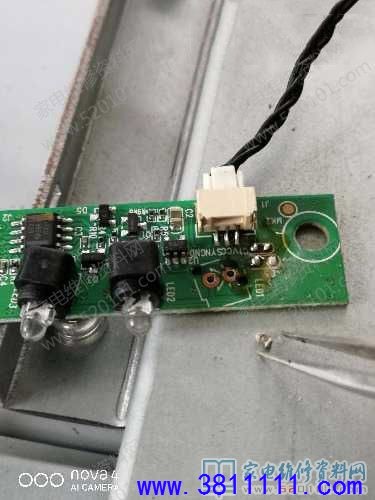

       由于确定了故障范围，感觉离故障真相越来越近了，把指针表调到蜂鸣档，3脚线路找下去，功夫不负有心人啊，原来真凶是面板指示灯板5V处小电容短路造成，焊下来重新换上一颗，再开机，1484再也不烫手了，故障修复。
