海信RSAG7.820.5023电源板遭雷击后的修复

维修迷

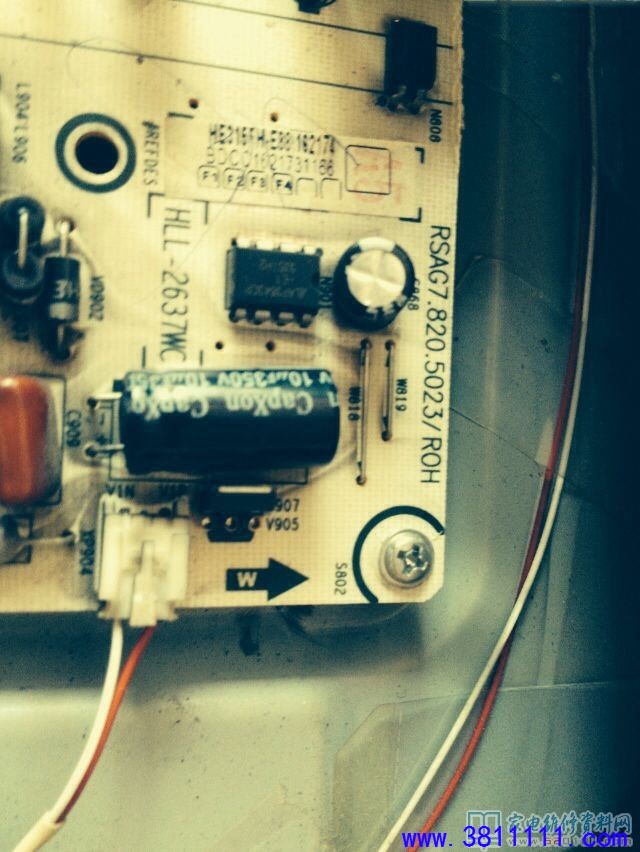

修一台海信RSAG7.820.5023的电源板，遭雷击损坏，当时电源芯片是5AA系列，由于本人没有备用的，于是就用万能模块改了。两年后改的电源模块又坏了，最近由于不是很忙，决定修复该电源板。于是对电源板上面雷击损坏的所有元件更换后，用手里新购的一个5AA系列芯片换后，电源不起振。多开几次居然还损坏了我新换上去的开关管，认为我换上的芯片尾数有西不和，由于没有一样的芯片，原来用LD7535改过这种电源。于是去掉5AA丝印3脚外围元件，接入一个100k电阻，开机电源输出12V了，不过感觉有点摆动。

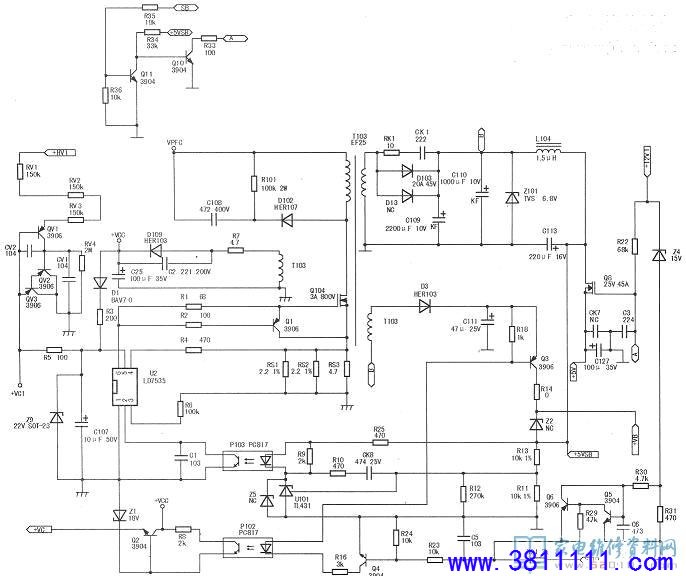

      心想是不是要带负载，于是在12v电容两端接一个小灯泡，发现电压较低，也是摆动的。当我第二次不接灯泡开机，当电源起到12v后接入灯泡，发现电源开关管立马损坏，我估计LD7535不好改，因为LD75356脚输出到开关管基极有个pnp三极管，原来我就发现这种有个三极管的改芯片很容易坏管子。于是我参考LD7536电路图纸，去掉LD7536第6脚外围pnp三极管。开机电源输出非常稳定，任何时候接灯泡都不会损坏开关管。其实我原来就改过，忘记了到底是用LD7536还是LD7535改成功的，这次过后我一定要记住了。相当现在LD7536就变成我的丝印6脚万能芯片了，它的外围电路相当简单，改后开关管几乎温度都没有，确实是工作在开关状态。
