海信TLM32V78K液晶黑屏且遥控失灵的故障维修

维修迷

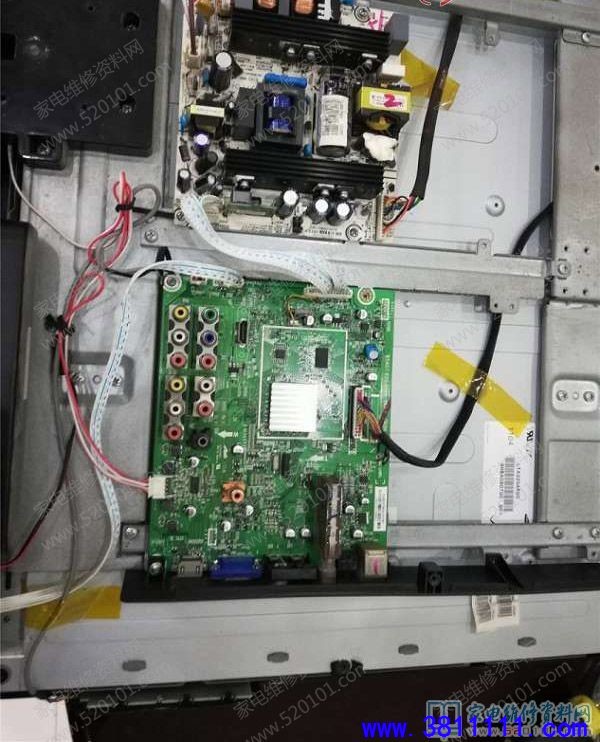

接修一台海信TLM32V78K电视，故障表现为试机的时候，能手动开机有开机音乐但黑屏，遥控开关机无效。查电源板各 输出电压正常。唯独SW电压待机状态为0.5伏按机上开机键此电压降为0.01 伏。从电源板加5Vw电压到高压板SW端屏点亮图像正常。按遥控器开关机无 效，测试遥控接收板一个节点有5V电压按待机键时能降0.5v电压。但电视机无反应。

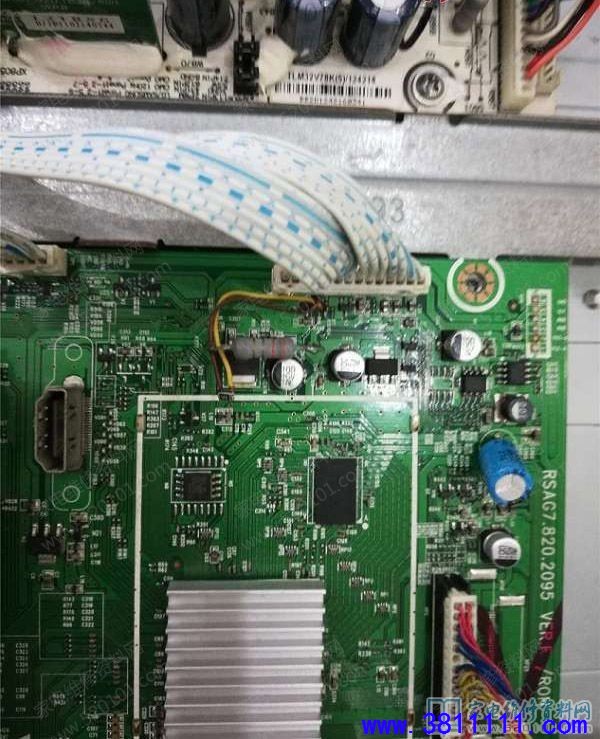

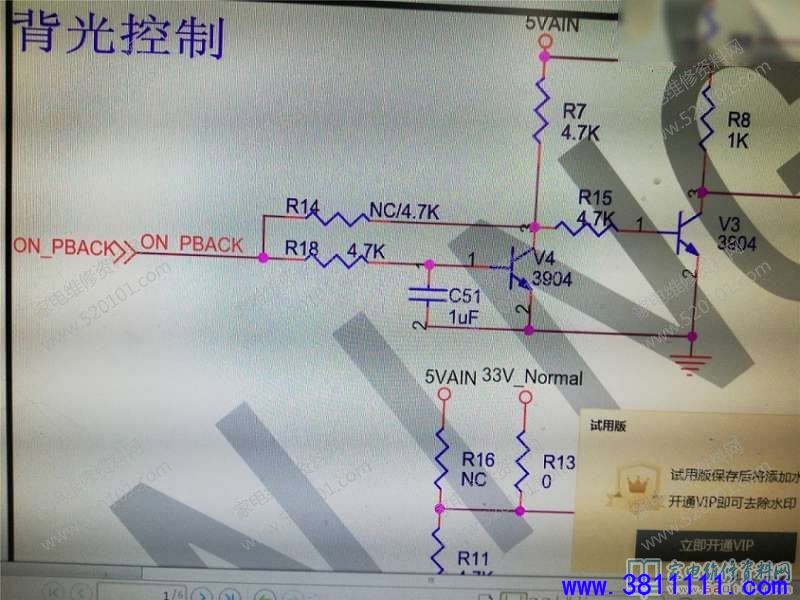

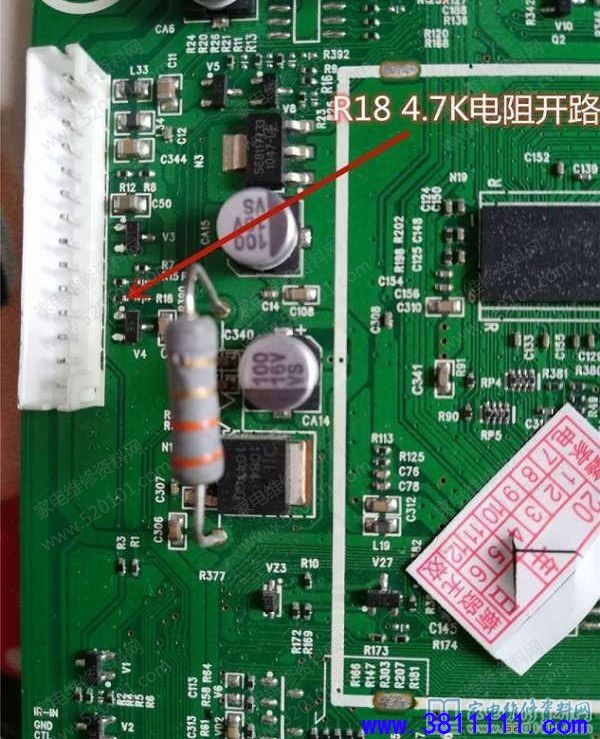

      找来图纸针对背光部位逐一查找，终于查到R18电阻开路，图标该电阻阻 值是4.7K，这明显有问题。但该电阻体积太小，位置还窄，再说也不好找同样大 小的电阻，干脆用一个体积大5K电阻采用外接的方式代替，至此故障修复。

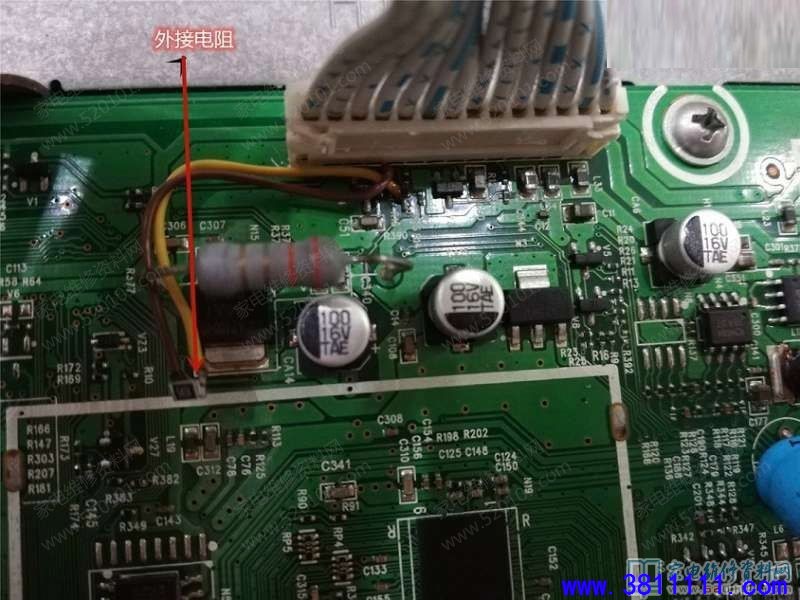

按下图这个接最好，最专业，有用资料，我也是收集起来方便大家使用。
