康佳40寸液晶电视无背光的故障维修过程

维修迷

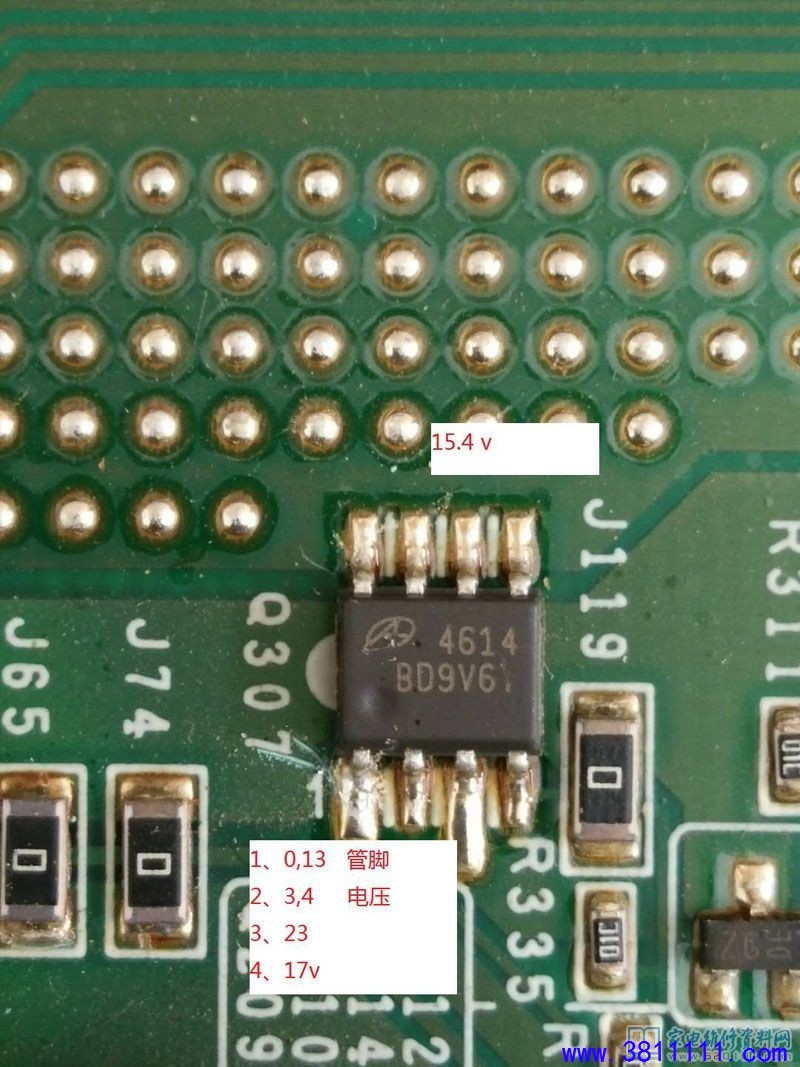

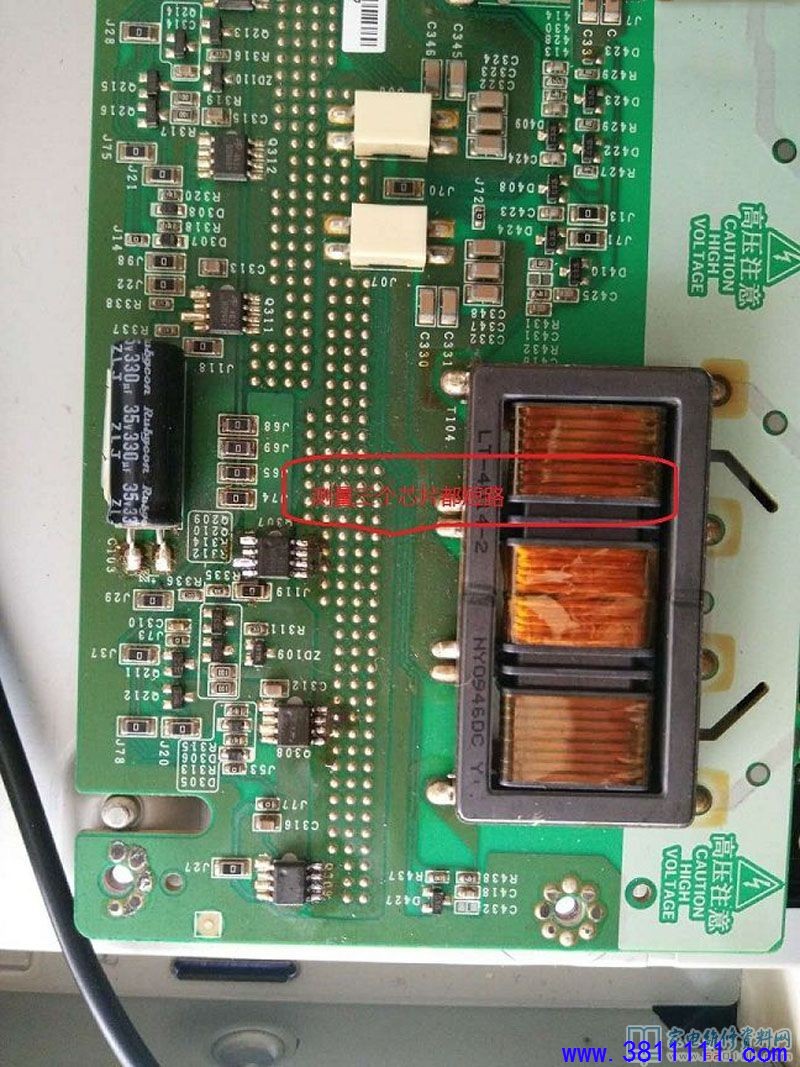

接修一台康佳40寸液晶电视，故障表现为指示灯蓝灯亮，无背光，拆下背光板发现一处烧得发黄，肯定某电路过流所致。测量一个支路发现三个芯片短路，把三个芯片接变压器那头解焊，测量只有一只短路，拆下短路那只芯片，其余焊好，开机光栅出现了。原来故障简单，从某处找到一只4614芯片装上修复完毕。

       原来该电路有类似焊机输出电路，都是采用并联驱动，少一只也是能工作的，可能稳定性方面欠佳，不过不影响正常使用。
