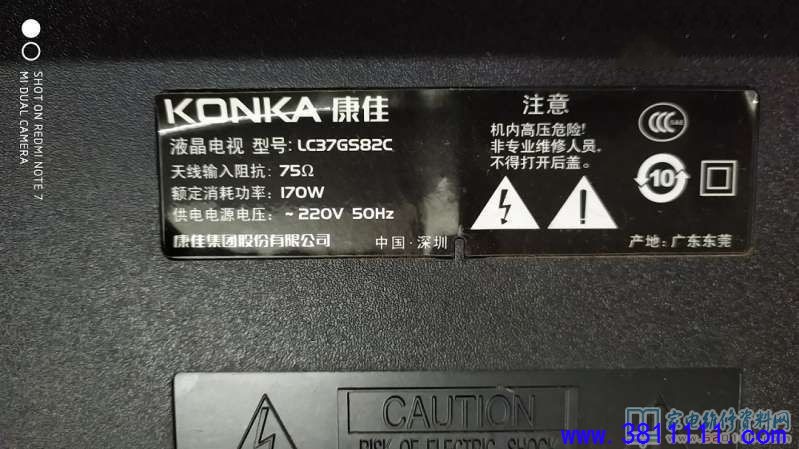

康佳LC37GS82C液晶电视能开机但是灰屏的故障维修

维修迷

昨天一用户送来一台康佳LC37GS82C液晶电视，故障表现为开机灰屏，背光亮，可以按键开关机。按照以往的经验大概率是屏供电问题，但是不能排除屏故障。告知用户情况，和用户谈好维修价格。

      拆开电视检测，重点集中在屏边板，结果出人意料，屏边板居然关键点电压全部正常，连屏排线的各个电压也基本正常。检测延伸到主板，电源高压一体板，全部检测基本正常。心理有点蒙圈啦，难道屏又挂了？（这几天连修3个屏坏的机子）。

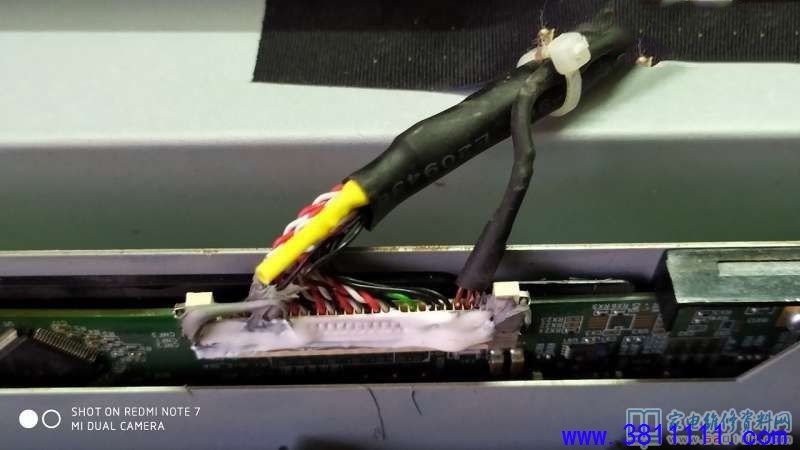

      考虑到维修时间只有一天，主板和屏幕不好判断是哪一个，机子既然是灰屏，不用考虑其他后果，各种常规非常规方法一起上，折腾半小时左右终于有了新发现：在通电状态下，屏幕排线提起12V供电端那边（屏幕断电）再插进去，屏幕图像居然正常了！重复这个方法，每次都能出图像。于是乎折腾了一下屏线两端插座，结果还是白搭。

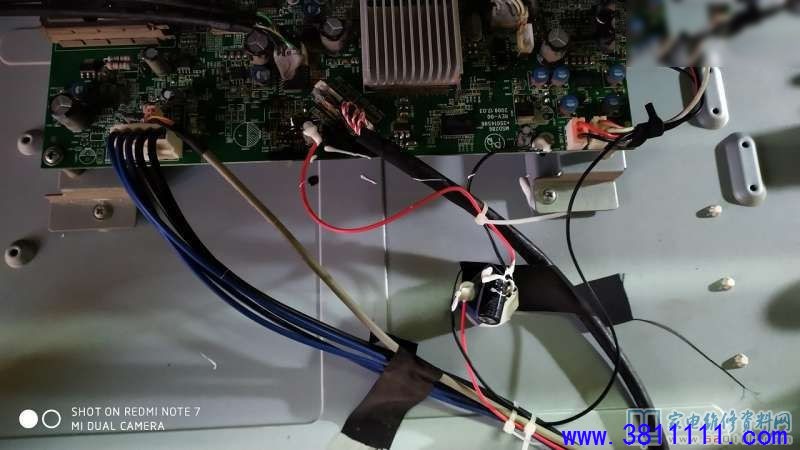

      想这种老机子用户大概率不会同意加钱换主板，只能用其他办法啦。既然屏幕断电再加电正常显示，那就上个屏供电，断电再加电的电路吧，说干就干，找来一个继电器和一个470u电容，导线若干，电容继电器串联接屏幕供电，屏幕上电时电容充电会让继电器吸合，电容充电完毕继电器断开。屏边板供电接继电器常闭端，这样开机屏边板有供电时会被继电器断开1秒左右再恢复供电。电路飞线搭好之后测试，反复开关机图像正常。

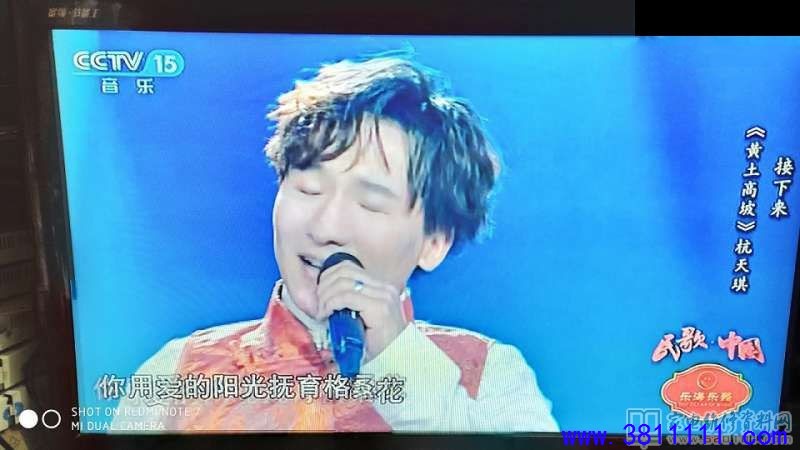

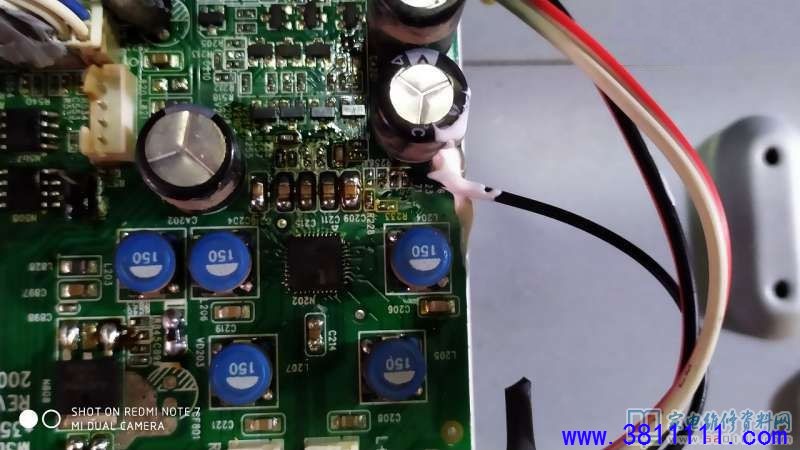

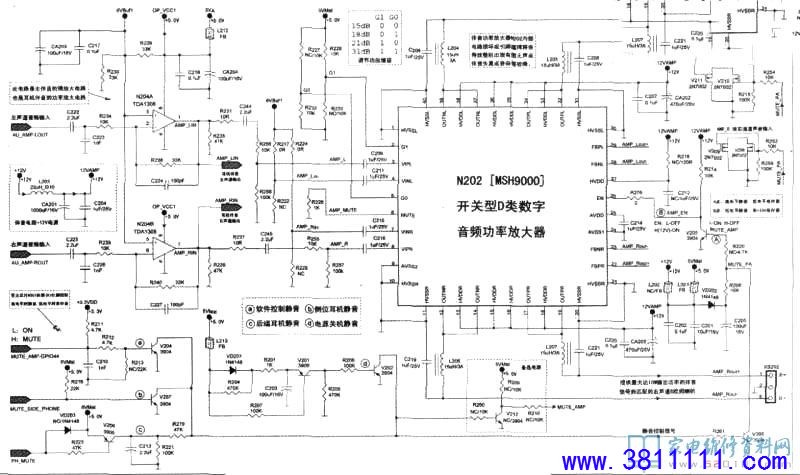

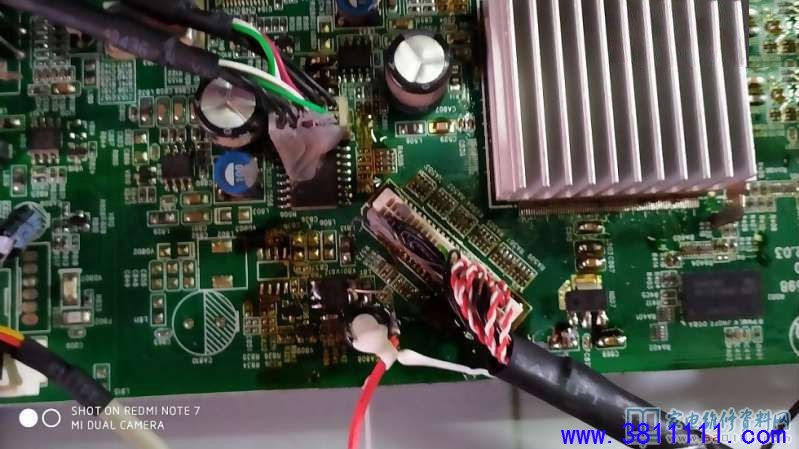

    大家以为就这样结束了？当然不是，合起盖子（此机不和上盖子，插上后盖排线没声音）反复开关机测试，图像是正常啦，可是声音有一半概率没有，这下主板故障概率就很大啦。再次开盖检查，伴音块子MSH9000芯片的静音脚（26脚），测试发现，不管有声还是无声都是12v，但是供电正常，继续一同折腾发现，无声时把26脚对地一下再断开，伴音正常。既然这样就把26脚外围电路断开，串47K电阻接到12V屏边板，也是上电再断电再上电，反复开关机，声音图像全部正常。

      这次维修就有点旁门左道，如果要是更换主板是最彻底的（后来发现主板还有不记忆开机通道的问题，反复切换2次才记忆），但是用户要求时间短，同时由于机子型号老，用户可承受的维修价格不高，所以只能这样操作了。
