夏普LCD-46LX640A液晶屏右上角局部发黄图像反应慢

维修迷

故障现象：夏普LCD-46LX640A  LK460D3GR0CXP右上角局部发黄图像反应慢。

分析与维修：此机采用的是夏普屏，独立逻辑板，8+8模块，拆机在试机台上点障依旧，看此现象判断是右上角最后一个Y COF工作不正常，果断的更换后故障依旧，怀疑换的旧COF间题再更换一个后
故障还是一样，这下有点懵了，难道是ITO断的，仔细用显微镜观察最后一个COF的ITO没有间题。

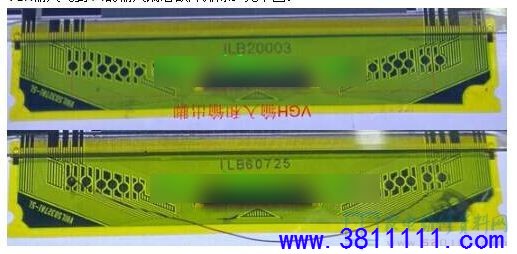

从原理我们知道Y COF的工作条件从X1 cof然后到玻璃的边缘到Y1再依次从Y1到Y2再到Y3, Y4,现在 Y,4工作不正常那跟Y3也有关系啊，由于Y3对应的扫描区域是正常的，那就是从Y3往Y4传递的信号有间 题了，Y cof号为VH1LS0327AI-5L，重Y4的VGH电压没有输入，Y3的VGH点没有输出，用漆包线从Y3的 VGH输入飞到Y4的输入端后故障排除。
