故障现象：笔者接修一台夏普LCD-37BX5液晶电视，开机后慢慢呈现白屏并且满屏横线。

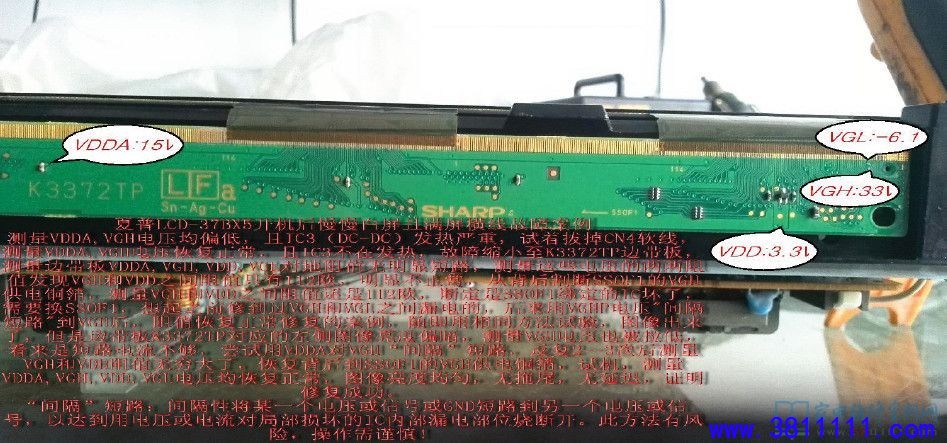

故障检修：首先测量逻辑板X3772TPZ上VDDA,VGH电压均偏低，且IC3（DC-DC）发热严重，试着拔掉CN4软线，测量VDDA,VGH电压恢复正常，且IC3不在发热，故障缩小至K3372TP边带板，测量边带板VDDA,VGH,VDD,VGL对地阻值无明显短路，测量这些电压的两两阻值发现VGH和VDD之间阻值只有112欧，明显不正常，从背后割断SSOF1的VGH供电铜箔，测量VGH和VDD之间阻值还是112欧，断定是SSOF1绑定的IC坏了，需要换SSOF1。

       想起之前修到过VGH和VGL之间漏电的，后来用VGHP电压"间隔短路"到VGH后，阻值恢复正常修复的案例，随即用相同方法试验，图像出来了，但是边带板K3372TP对应的左侧图像亮度偏暗，测量VGH电压也被拉低，看来是短路电流不够，尝试用VDDA对VGH“间隔”短路，反复2--3次后测量VGH和VDD阻值无穷大了，恢复背后到SSOF1的VGH供电铜箔，试机，测量VDDA,VGH,VDD,VGL电压均恢复正常，图像亮度均匀，无拖尾，无延迟，证明修复成功。

       间隔”短路：间隔性将某一个电压或信号或GND短路到另一个电压或信号，以达到用电压或电流对局部损坏的IC内部漏电部位烧断开。此方法有风险，操作需谨慎！
