索尼KDL-47W800A液晶电视开机后自动保护

维修迷

近期接修一台索尼KDL-47W800A液晶电视机，通电试机按开机键电视正常开机，屏幕出现正常雪花后两三秒就黑屏进入保护状态，红灯开始闪所有按键失控。观察红灯闪的次数为6次一组。凭多年的经验可确定故障为背光保护。

        开机目测观察未见电容鼓包现象，接下来就先检查故障率比较高的灯条，拿出灯珠测试仪测试4组灯条。结果显示4组的电压电流都一致136V和12点几毫安，未见明显的差别。于是重点转到横流板，电阻测试各驱动管子也全部正常，经多次通电测试4个驱动管集电极电压后发现q907的电压比另外3个的电压偏低，明显Q907这路灯条的电流偏低才引起保护的，为了确定是灯条还是横流板我把灯条的线对调了一下，结果发现有问题的跟着对调了，这样就很明显的故障还是在灯条。

        可测试仪却测不出来。应该是大电流下才不平衡的，这种测试仪电流太小很多故障是测不出来的。考虑到灯条还能亮，拆屏又太麻烦了，于是改了一下横流板电路开机发现光栅均匀没有暗角。经过试机几个小时正常交机。

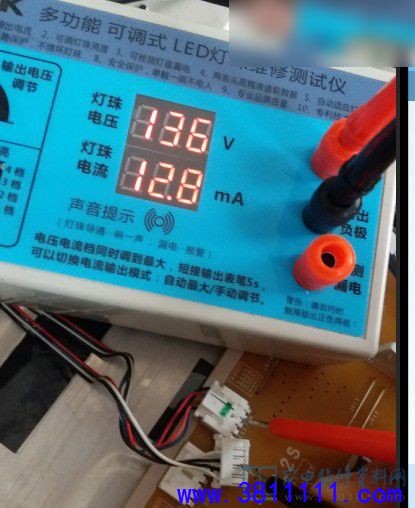

图1、测灯条

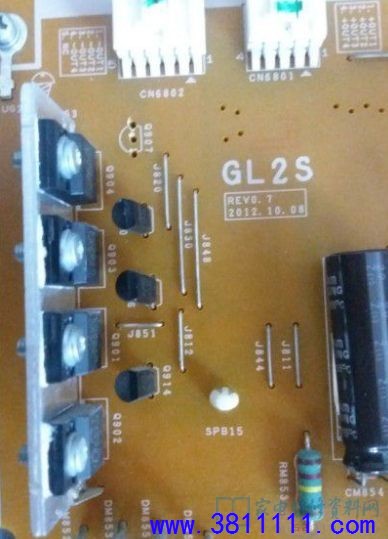

图2、拆掉的驱动管

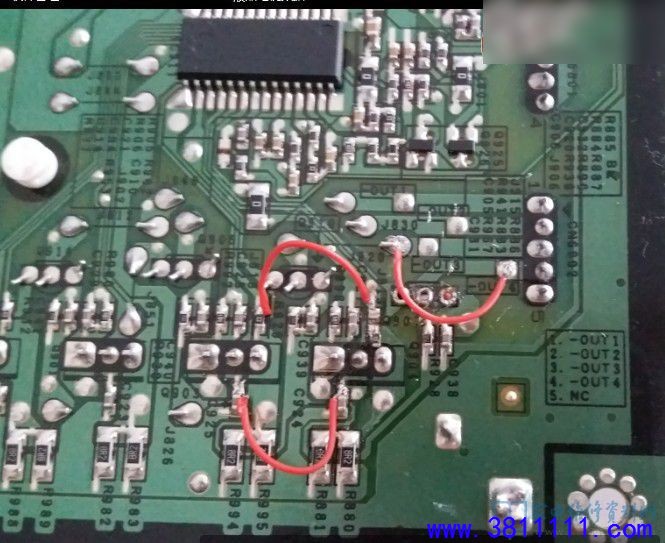

图3、改过的横流板

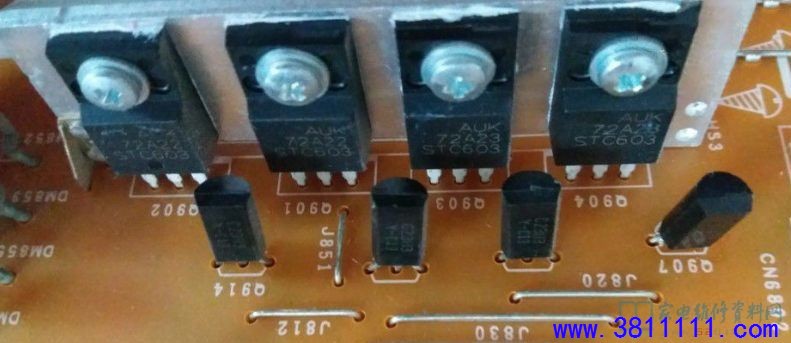

图4、驱动灯条的管子

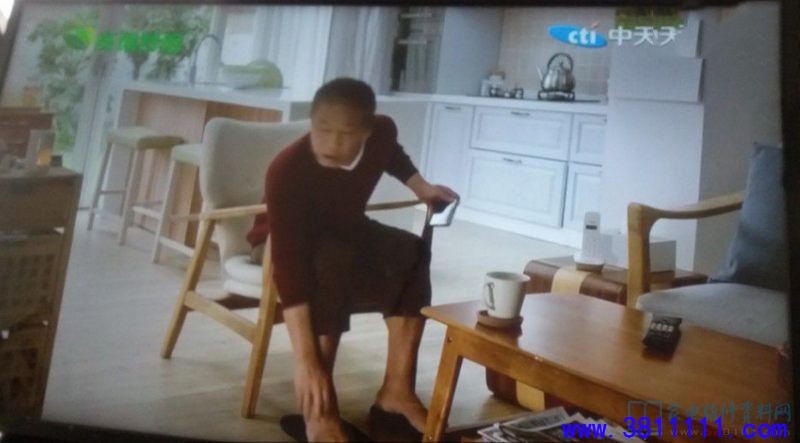

图5、图像正常
