接修一台飞利浦55PF3045/T3，不开机，指示灯不亮，开盖检查主板3.3V.1.2V.1.8V等基本上正常，但是受控+5V及受控3.3V.12V 24V没有，当时猜想可能是因为CPU异常引起不开机。 首先怀疑的是数据出错，更新FLASH后没有作用，把RT809F连机查看打印信息，发现有一行显示：‘BIST 0 ERROR'大概意思是“通讯错误出错”，但是本机并没有外挂DDR，闪存等存储块，上网一看，有人碰到过一样的问题，最后查出来是CPU 坏了，想想也可能是吧，立即广东订货，等了3天，满怀信心地把新芯片焊上，还是老样子，再次连机打印，还是显示“BIST 0 ERROR”这下蒙了，难道CPU 是坏的？但是不可能2块都是坏一样的问题呀！
半天过去了，静下心来，无意之间检测了一下PSON端电压，3.57V ,怎么是高电平？一般的电视如果正常工作时是高电平的话，一般都是有二次12V及24V输出的，找了好久才找到此机的电源部份图纸，分析后确定是电源问题，再次开机发现12V和24V有瞬间输出电压，但PSON端电压一直为3.57V不变，至此基本上可以肯定是电源出问题了，经过半小时的攻坚战，是因为电源失控导致过压保护引起开机信号不起作用。

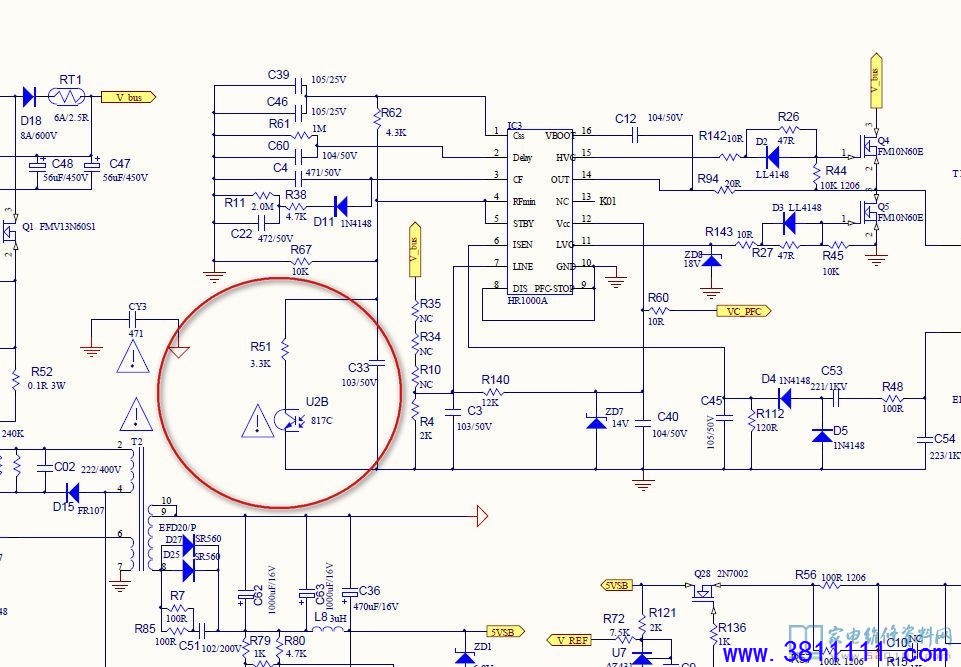

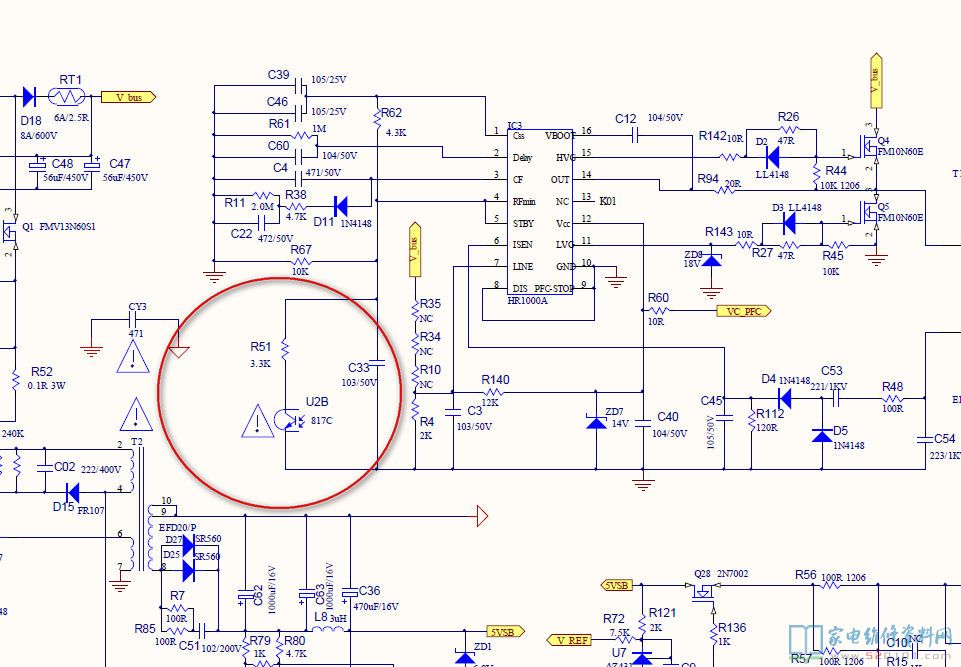

修复电源后开机了，最终分析此机不开机的原因是因为电源2次受控+5V等没有到达主板，3,3V等因此也不正常,开机时TSUMV69XDS-Z1-ST因为没有3.3V供电导致引导程序出错，或者说无法初始化，所以不开机。电源部份毛病最后查出来是光耦U2B 3、4端至IC3（实际为L6599）稳压受控端接触不良，导致过压保护。 附：飞利浦55PF3045/T3液晶电视电源板电路图下载
|
