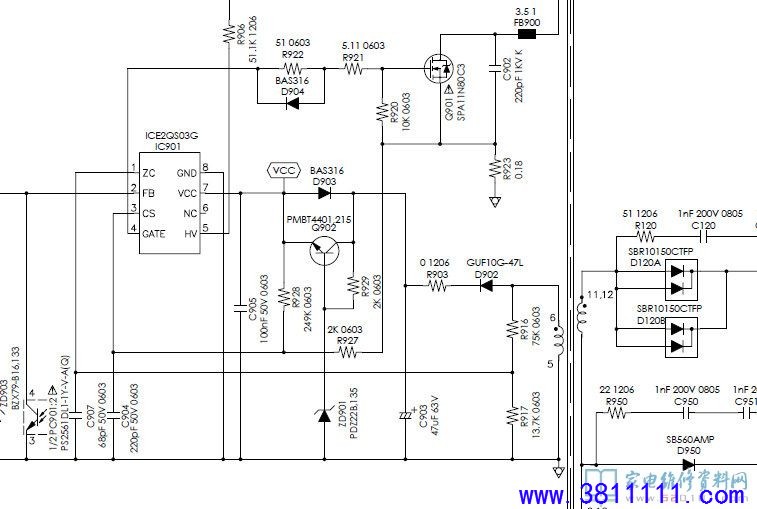

接修一台索尼KLV-55EX630液晶电视，一开机就听到砰一声，叫客户把机器拉过来，客户口口声声说是保险丝断了，我跟客户说既然能烧保险丝那说明机器坏的就很严重，经开机检查发现保险丝完好无损，测的主/副电源无输出，查的发现ICE2QS03G电源芯片爆裂，就断定此芯片肯定坏了。因索尼电源图纸缺乏，就在网上查到与ICE2QS03G相关的电路 ，有点相似，顺着电路查的发现IC第四脚输出的R921/R922R/923/R927/D904均已开路了，因R923索尼公司用的是2W的陶瓷电阻，手头没有陶瓷电阻，就用2W的水泥电阻代换，再仔细检查外围有没有开路/短路零件后，发现没有问题后，就依次更换那些零件，上电，一切恢复正常。 附件：采用ICE2QS03G的LCD开关电源.pdf
|
