夏普LCD-40G100A液晶灰屏通病维修方法

南召修电视

彩虹弟弟的一台夏普LCD-40G100A液晶彩电，开机后有声音、无图像，屏上有暗淡的光栅。

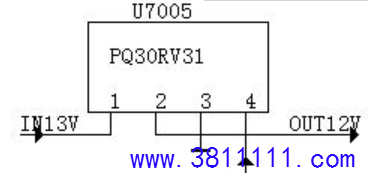

根据故障现象分析，判断电源和控制系统正常，且背光已经点亮，主要检查逻辑板的工作电压，以及主板输出的LVDS信号是否正常。检测发现，逻辑板上屏电压(PANEL-VCC)只有5V。根据经验，小屏幕屏的上屏电压有用5V的，而40英寸以及其上屏的屏电压多为+12V。该机逻辑板上屏电压由电源板上一个专用稳压器U7005提供，如图1所示。测U7005的1脚电压为13V，2脚输出电压为5V，4脚控制端电压为5V，这说明主板已经发出上屏电压输出指令。手摸该稳压器散热片烫手，应该是负载过重引起输出电压下降和发热。拔下上屏线再测，2脚输出电压为12V，正常，这说明故障在逻辑板或液晶屏内部或屏体也有可能。

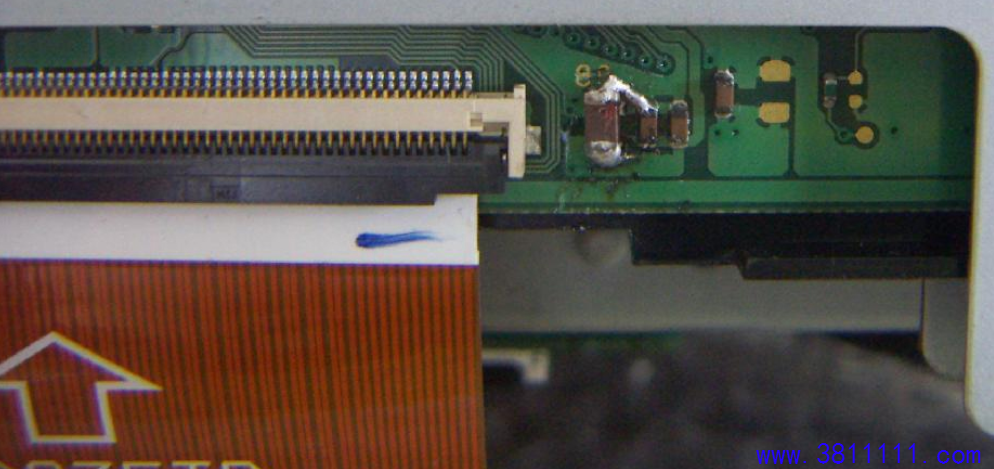

该机逻辑板通过两组排线与屏边板相连，拔下两组排线再测，上屏电压为12V，正常；插上左半屏排线开机，左半屏图像正常，右半屏暗屏。由此判断，右半屏边板有短路现象。右半屏屏边板上有3只并联的贴片电容，一端接地，如图2所示。判断这3只电容是屏边板工作电压滤波电容，测电容两端正反向电阻仅十几欧姆。在电容两端外接一个低压大电流电源（负端接地），外加3V电压时，电流达到1A，手摸左边一只电容烫手。拆下检测，该电容短路。从废板上找一只同规格电容装上，开机图像正常，故障排除。
