LG 55LA6200-CN液晶电视背光不亮故障维修

维修迷

自己家里的一台液晶电视，正常观看中突然黑屏，声音正常，后关机重启背光闪灭（LG logo闪出一下黑屏）。初步查看，用手机LED灯照射屏幕可见屏幕有正常显示的信号在，判定问题出在背光灯条或者驱动电路上。拆后盖，先看背光驱动电路（不想拆屏），不知厂家有意还是其他原因，背光驱动芯片上面的品牌问题都看不清楚，

在网上查看了不少资料，终于在一份LG 32寸电视的电源板电路里发现类似的电路。

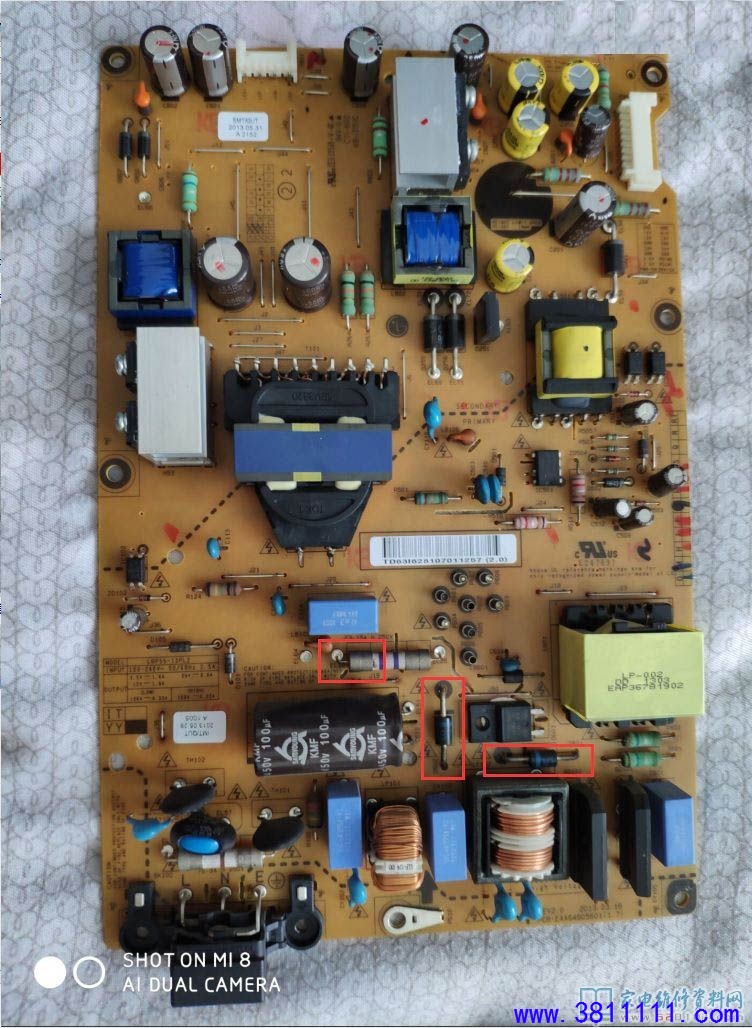

       对照实物确定背光驱动芯片为Rohm的BD9483，对照芯片手册测量芯片输出似乎一切正常，但看到电源板上部分元件管脚有发黑的现象，不敢确定问题一定在灯条上。无奈在淘宝上购入同款电源板试机，问题现象完全一致，到此确信问题在等跳上，马上的卖家也一再提醒此框机型LED烧坏较多。唯有开屏修/换灯条一条路。

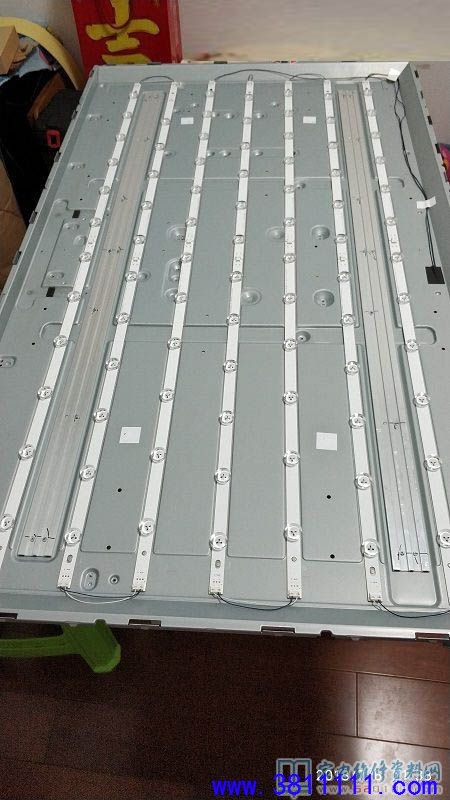

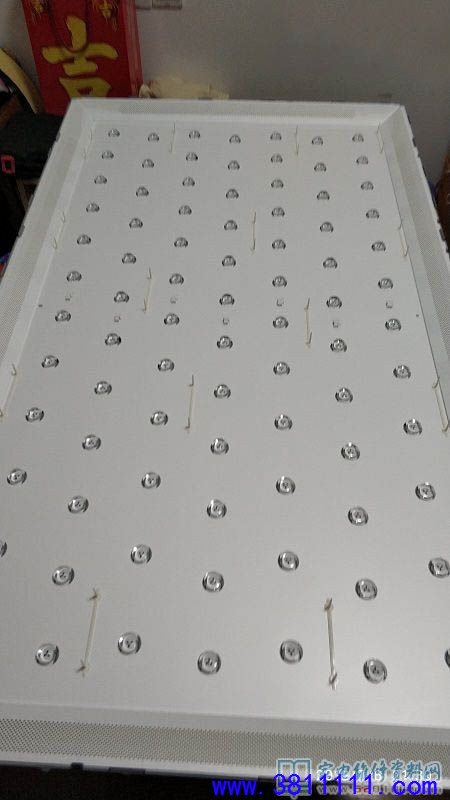

       开屏，参照网上资料，用封箱胶带在屏上粘出两个提手（开始提手太靠边，取屏的时候，屏中间下垂太严重，调整提手到1/3处正好），取屏时需要先将屏的驱动电路板从胶框的卡槽中取出，然后依次取下两张光学膜和白色的反射板，灯条终露真身。

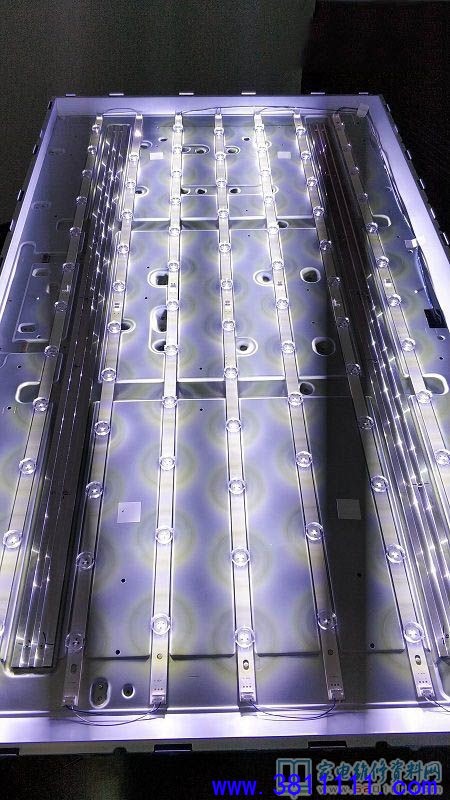

       上电测试，灯条依旧闪灭，查看背光内部的灯条线路，未见异常，不死心再次上电测试，奇迹出现，灯条居然亮起，大喜过望。5分钟不到，悲剧重来，背光突然灭掉，再上电还是闪灭，测试五六次依然闪灭，心灰意冷，决定换灯条。上淘宝，原装灯条没货，一家有拆机的一侧灯条（此款电视的灯条，一根分为左右两半，中间用连接器连起）。找通用灯条，得知需将灯条

        贴在反射片的上面，还要在反射片上开冬走线，顿时没了兴趣。无奈只好硬着头皮看看到底时灯条哪里坏了，手里只有一个万用表，测来测去也测不出灯条哪里坏，时间已晚决定先睡觉。

        今天早上起来，想想昨天的测试，有5分钟奇迹出现，灯条全部亮起，想想觉得灯珠应该是好的，再测灯条，这次重点看一根灯条中间的连接处，用万用表测灯条的测试点，果然一根灯条的负极不通，再测连接器的引脚和测试点两边都是通的，奇怪了。

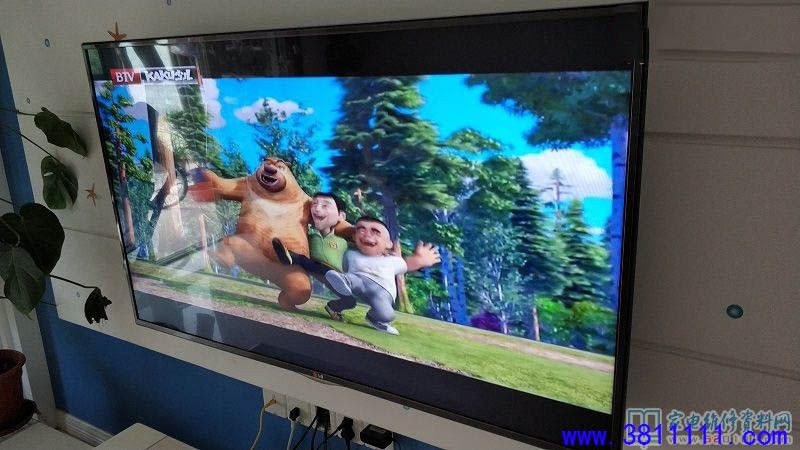

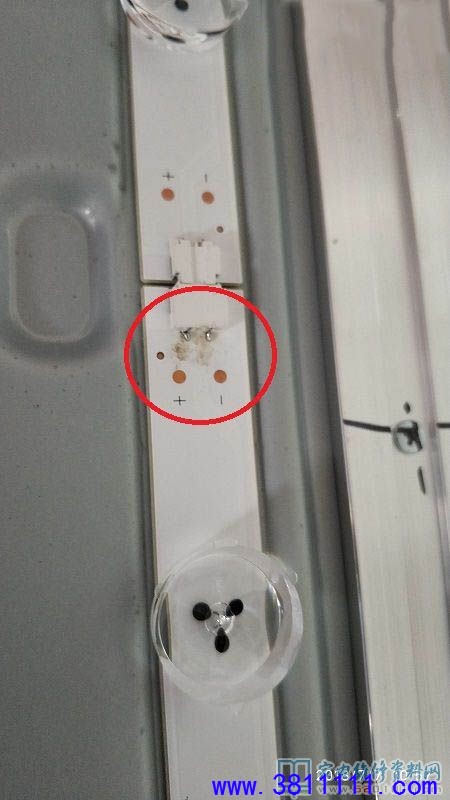

        用表笔拨动连接器的引脚，右边的引脚动了一下，大喜，问题找到，找烙铁，加焊锡，再测，通了。上电，开机，灯条亮起！烤机一上午，灯条没有再出现闪灭，一切正常，装机，至此维修完毕。

        本次维修总结：维修时，不要盲目经验主义，有很多时候，都是一些小问题引起的大现象。液晶电视开屏，没有想象中困难，胆大心细，开屏时最好带橡胶手套，这样不会在屏或者膜片上留下指纹。
