索尼液晶电视图像有倒影的故障检修

维修迷

接修一台索尼液晶电视，故障表现是图像出现倒影的情况（如下图所示），拆开机器测量VGH、VGL波形都是正常的，测试主板的LVDS-VGA转换器进行测试发现主板都是好的，问题出现屏部分，最后查出是排线问题，按压找到故障点（如最后一张图所示），烙铁拖下，把排塑下型，再做固定，故障修复。

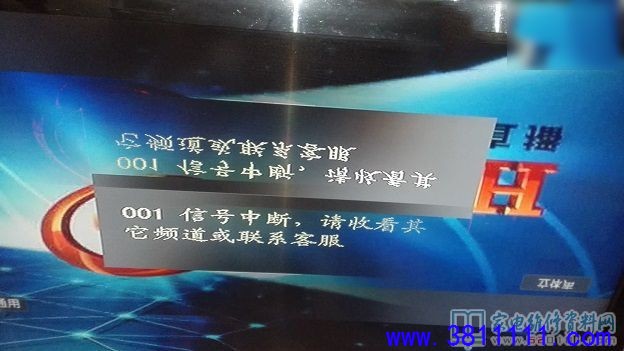

故障现象图

检测主板

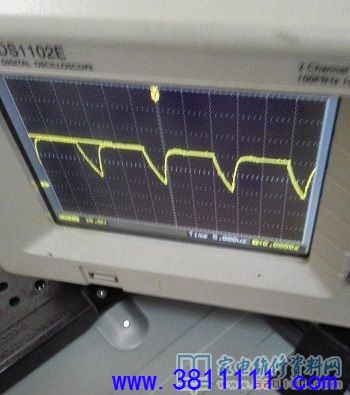

测VGH

测VGL

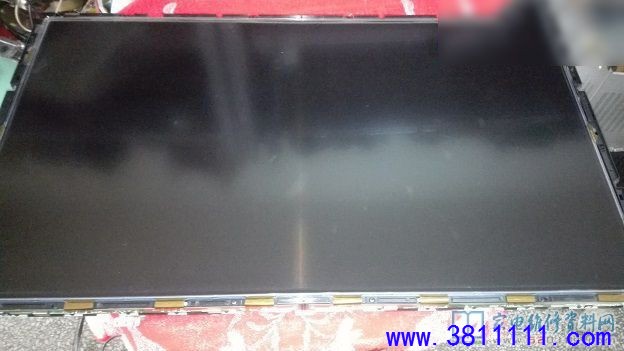

检查屏

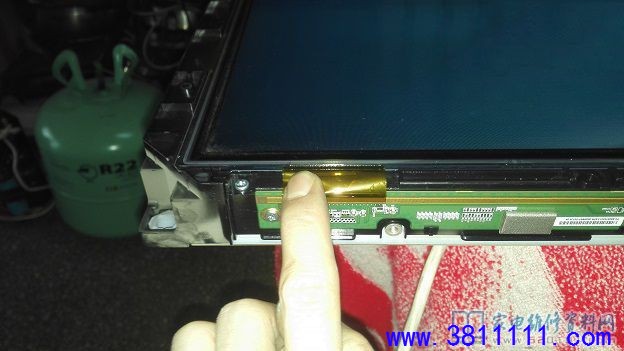

按压找到故障点，烙铁拖下，把排塑下型，再做固定
