本文内容主要由以下几个方面进行：1.Y 板和Y 驱动板的故障诊断和维修方法；2.X 板的故障实例和维修方法；3.Z 板的故障实例和维修方法；4.VSC 板的故障诊断和维修方法；5.模块的不良现象和维修；6.关于残像问题的处理。
一、Y 板和Y 驱动板部分

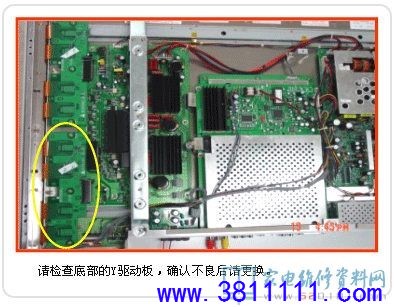

故障现象1如下图所示 现象描述： 开机后屏幕下部有一条水平黑线
不良原因： Y-驱动板不良 (下部 )
对 策 ：
故障现象2如下图所示 现象描述： 开机后屏幕上部有一条水平黑线
不良原因： Y-驱动板不良 (上部 )
对策 ： 故障现象3如下图所示 现象描述： 开机后屏幕全部呈竖条状

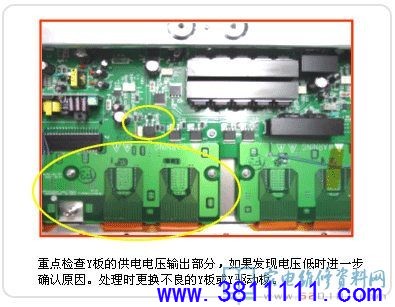

不良原因： Y-驱动板或Y 板电压不良

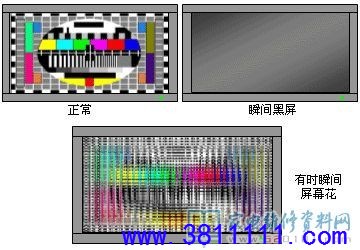

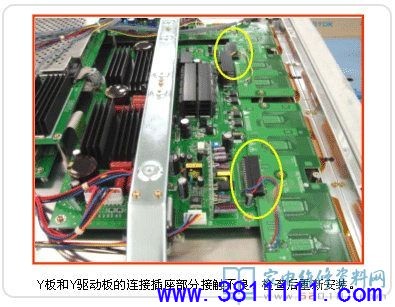

对策 ： 故障现象4如下图所示 现象描述： 图像有时出现短暂的黑屏，或偶尔出现瞬间花屏幕的现象。
不良原因： Y-驱动板和Y 板的连接不良
对策 ： 故障现象 5如下图所示 现象描述： 屏幕中间无图像或地址条和显示位置一起变动
不良原因： Y-驱动板
对 策 ： 更换 Y-驱动板

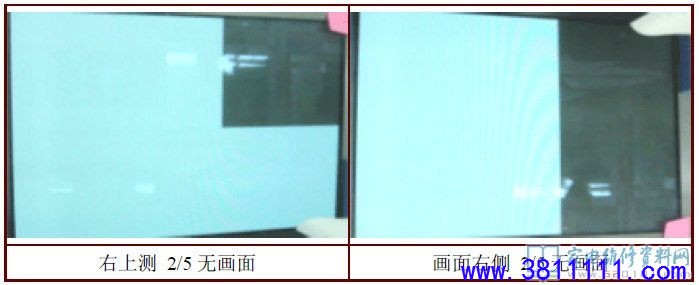

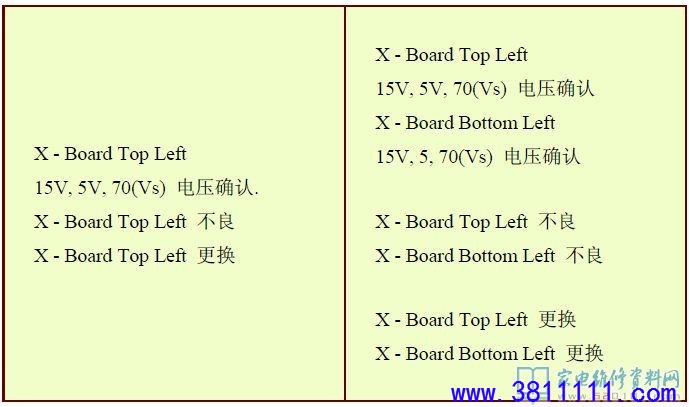

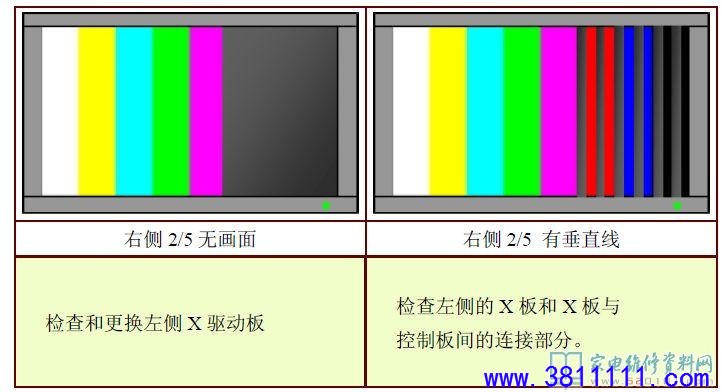

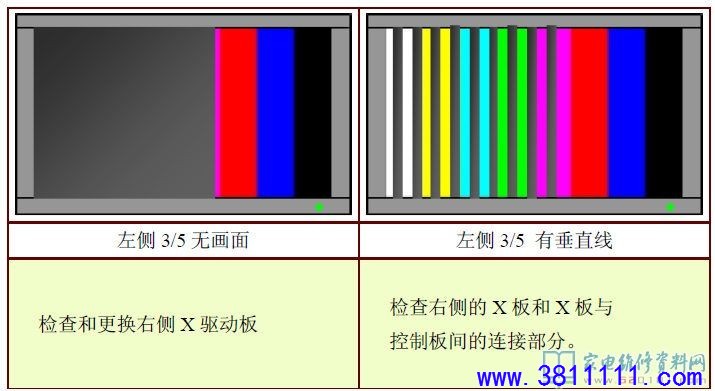

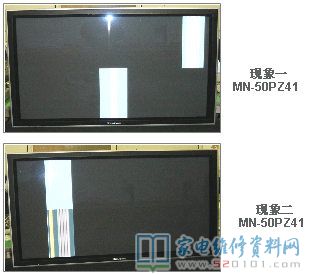

二、X 驱动板部分 1、40 英寸故障现象 对 策 ： 2、42 英寸故障现象 故障现象 3、50/60 英寸故障现象 我们在第二章节中已经知道50 和60 英寸的PDP 都是由6 块X 板分别控制不同的区域。所以我们在遇到下面不良的问题时，就应该根据不同的位置来判断X 板的不良情况。
三、Z 驱动板部分 如下图所示，PDP 画面亮度很低，非常暗。调整亮度不起作用。这时我们应该检查Z 驱动板部分。
检查 Z 板的各个电压，当低于标准值时，我们为了进一步判断问题点。可以将连接插头先拿掉，如果测量电压恢复正常，那么我们可以判断为Z 板不良。
四、VSC 板部分 1、PD501 不良（40”）

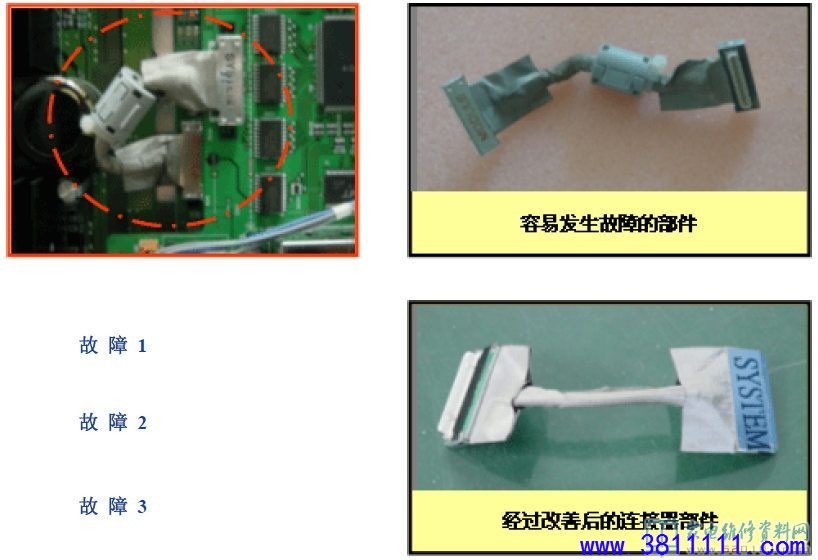

在 40 英寸的PDP 初期产品中，VSC 板部分的不良问题中最常见的是VSC 板和控制板的连接器PD501 问题。由于它的松动造成了不同现象的故障。这里我们给大家介绍几个实例，希望在维修中能给大家帮助。
2、IC201 不良（40”） IC201(VPC3230D)视频解码 IC 作用是将外部输入的各种视频信号转换成数字化的色度和亮度信号。
故障：普通视频输入后画面不良。组合视频输入画面正常。对策：检查IC201 输入/输出信号IC201 的晶振X201 的振荡
故障：开机使用一段时间后图像出现抖动不同步的现象。对策：检查IC201 的晶振X201 的振荡情况和同步信号。
3、IC603 不良（40”） POWER ON 后 2-3 秒后自动关机.（保护电路动作）
确认检查电源电压:
重点确认比正常电压低的电压输出。本故障经过确认是声音部的 B+电压(P006A)不良20V， 正常为30V。IC603 (LA4282) 内部短路。

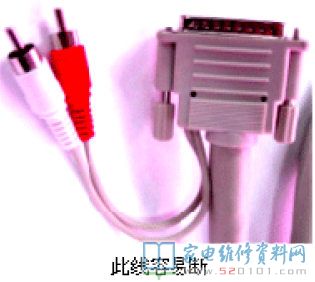

4、25Pin 的信号控制连接线不良（42”） PDP 出现缺色的现象。如图所示： 检查方法：
首先确认单独的显示屏，如果异常说明问题在VSC 板部分。如果单独显示没有问题，连接机顶盒时不良，那么请检查连接线25Pin 信号控制线（AP-EA10），接头处容易损坏。

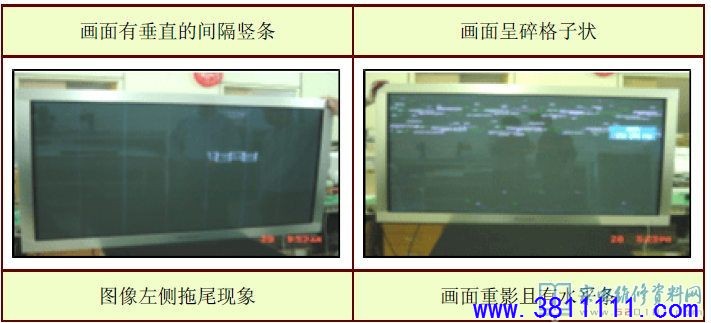

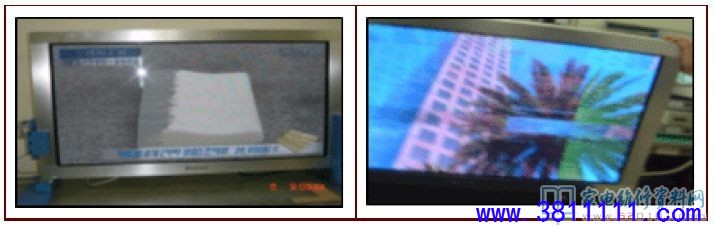

5、VSC 板不良（42”） 故障现象如下图所示，开机后画面呈碎块状，并且带有水平条纹。 对策：VSC 板不良、更换VSC 板 6、VSC 板不良的若干现象（60”） VSC 板是PDP 的信号处理解码板，是将模拟的信号转换为数字信号后输送给控制部分。所以故障现象相对比较多样。这里我们给大家介绍几种遇到的问题，请大家参考。

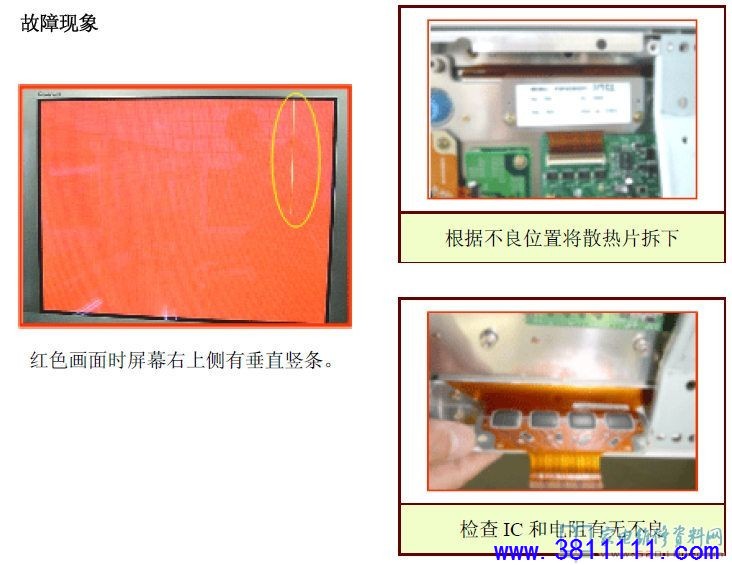

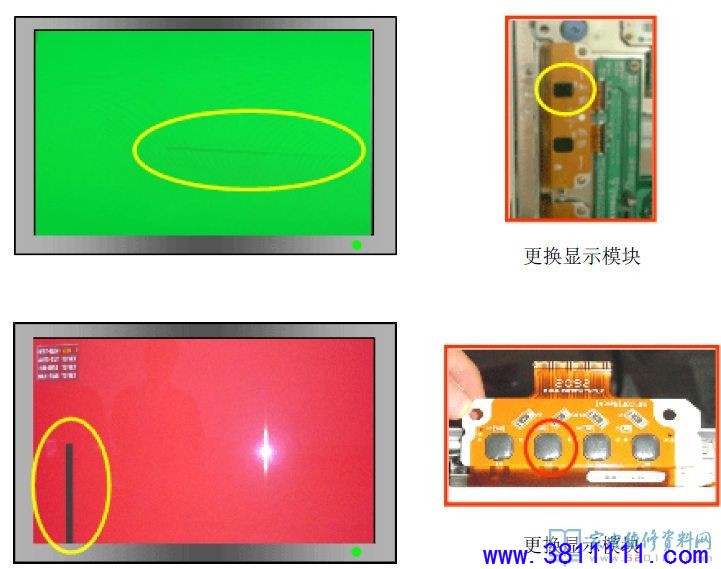

五、显示模块部分 显示模块部分是由驱动IC 和显示屏组成，两者不可分离。损坏时整个屏幕需要更换。

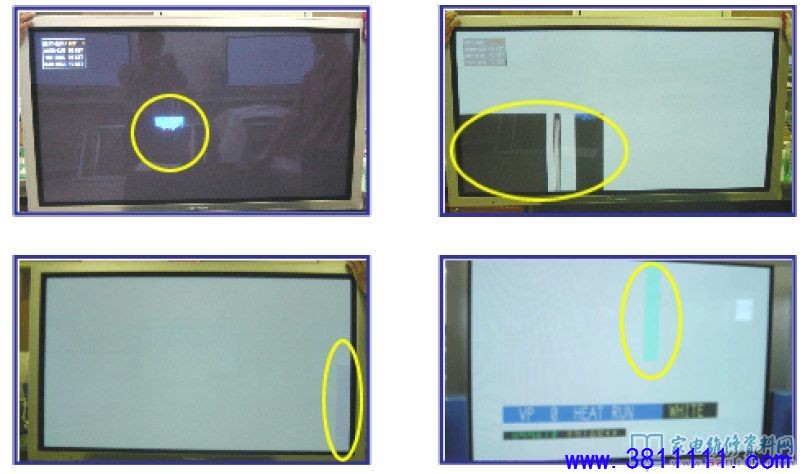

其他模块不良情况：
六、关于屏幕残像的问题 PDP 显示屏在长时间显示固定画面时，会在屏幕上留下残像（文字或其他）

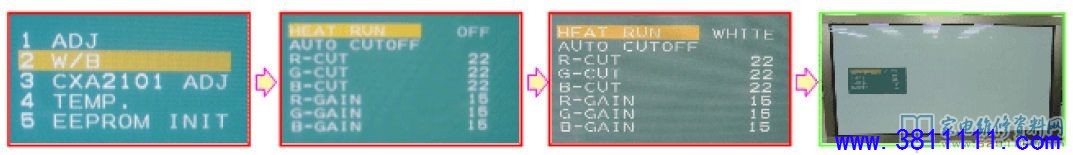

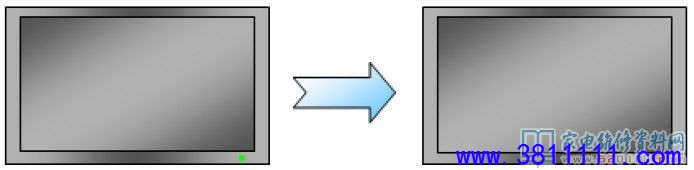

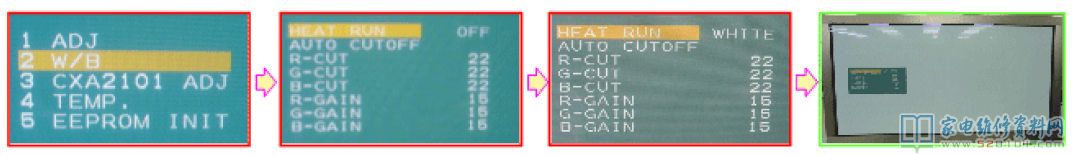

轻微残像的恢复方法：按调整遥控器的 ADJ 按键进入到 SVC Mode 中，在HEAT RUN 项选择WHITE 进行 HEATRUN.(残像比较严重时不能恢复 ) 为了防止发生残像有ISM Mode（屏幕保护模式）,在长时间静止画面时画面会自动变黑，这是只对全画面有用的，对于只是一部分画面或字体的长时间静止是无效的。所以要注意不要长时间显示一种画面，特别在卖场展示时防止显示同一样画面时间过长。
这一单元我们对PDP 的一些典型的故障进行了了解。分别对Y 板、X 板、Z 板、VSC 板和显示模板等部分的典型故障做了分析和说明。大家学习时要结合前边所学的PDP 电路的构成和各部分的作用来理解各种故障现象，这样在遇到问题时学会根据原理来分析故障原因。当然这还需要大量的实践经验。
|
