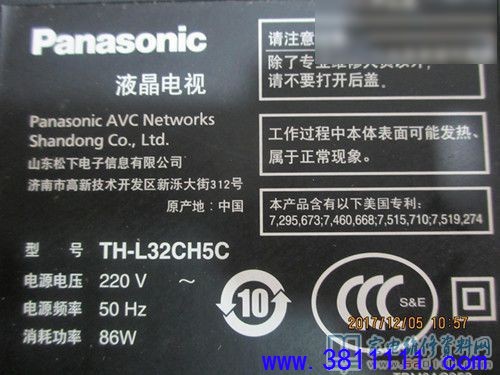

松下TH-L32CH5C液晶电视开机三无的故障维修

维修迷

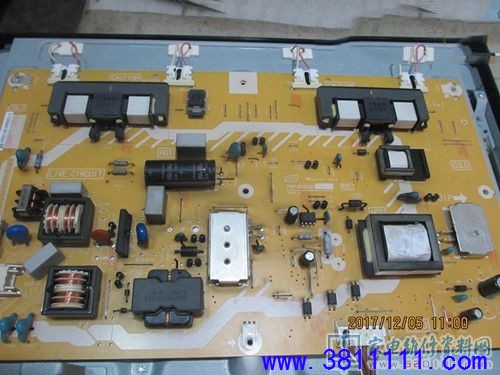

接修一台松下TH-L32CH5C液晶电视，故障表现是开机三无，没有反应，拆机检测了IP板上的开关电源输出了5V，然而IP板却没有输出5V给主板，故三无。同行不知其所以然，于是将整机送至我处。我其实也是头一次听说这样的故障。拆机，直奔IP板TNP4G508。

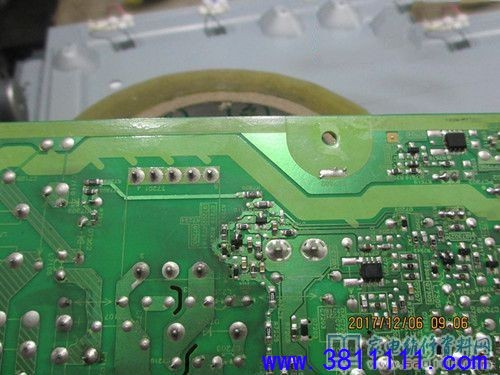

         通电测试，果然如同行所述，实测5.67V。断电，放掉300V直流电后，对IP板输往主板的5V进行走线梳理。发现IP板输往主板的5V受控于Q7504八脚贴片的P沟道场效应管，而Q7504的G极受控于三极管Q7505和光耦PC7303的3  4脚。光耦PC7303的1  2脚居然接在IP板的开关电源热端！进一步对电路进行清理，发现PC7303的1   2脚受市电检测电路控制。市电检测电路实物图如下所示

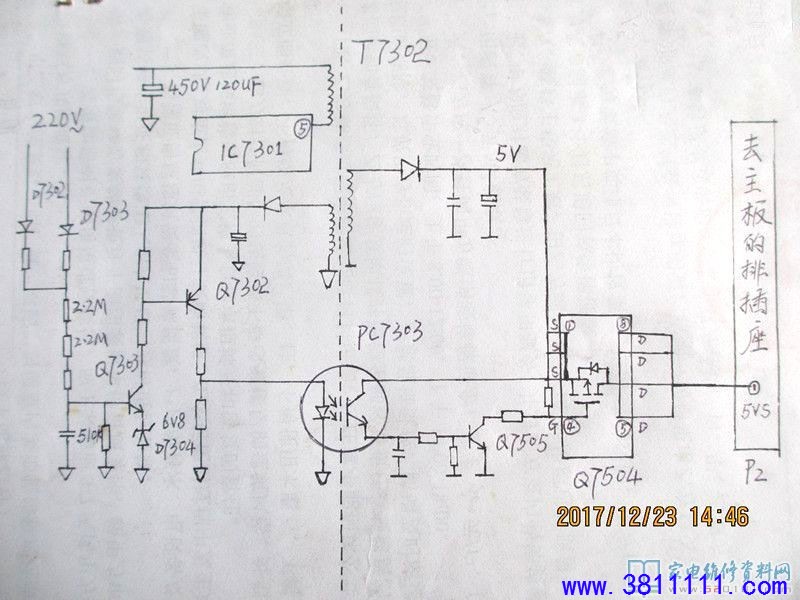

       市电检测电路原理图（手绘）如下图所示

        该部分电路的工作原理大致是：当市电电压在正常范围时，220V交流电经二极管整流，电阻降压分压后使三极管Q7303导通，Q7302也导通；光耦PC7303工作，三极管Q7505导通，其C极输出低电平，P沟道的场效应管Q7504导通，其D极输出5V去主板。当市电过低时，上述电路的工作过程则反之。

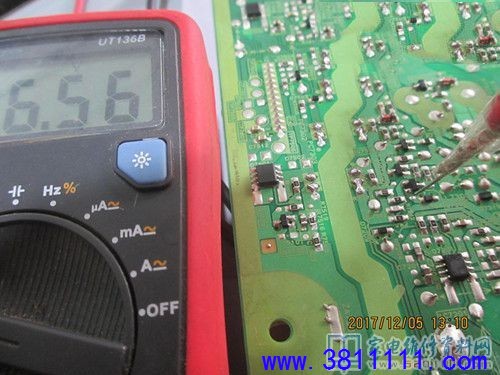

        理清了电路，当然就可以有的放矢了。对市电检测电路进行通电检测，发现Q7303的b极电压为6.56V。

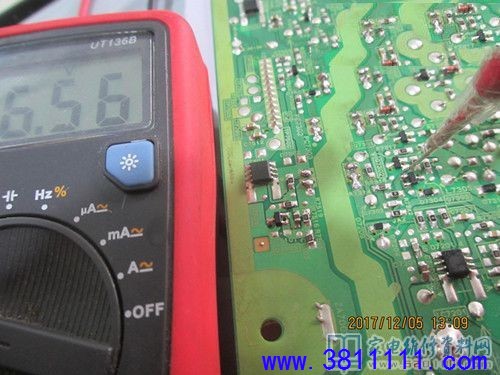

       Q7303的e极电压也为6.56V。

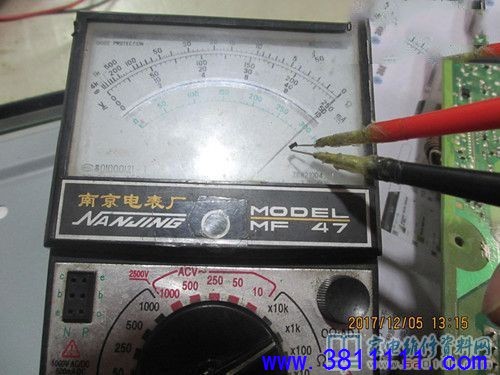

       高度怀疑Q7303的be短路！断电，焊下Q7303，用指针表测试，发现其be短路。

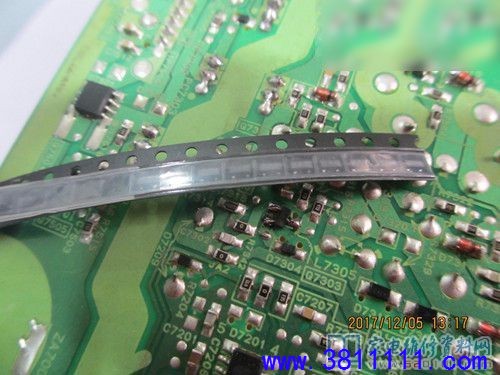

      用贴片的1AM三极管代换Q7303。

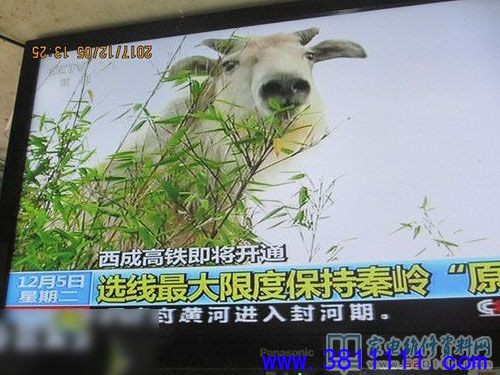

      再次通电，试机正常。写上日期，合上后盖，本台维修完成。

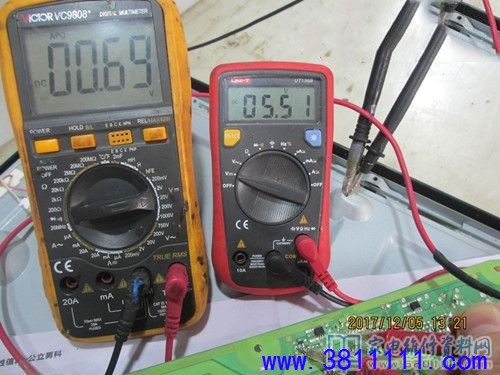

      另外，补充两张图片。第一张，故障时Q7505的b极电位和Q7504的G极电位图片。

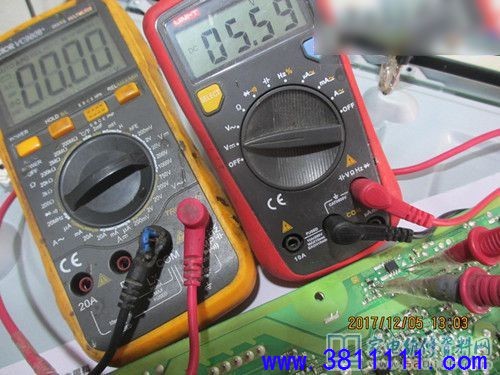

        第二张，修复后Q7505的b极电位和Q7504的D极输出5V的图片。
