创维168P-L4U022电源板不通电的故障维修

维修迷

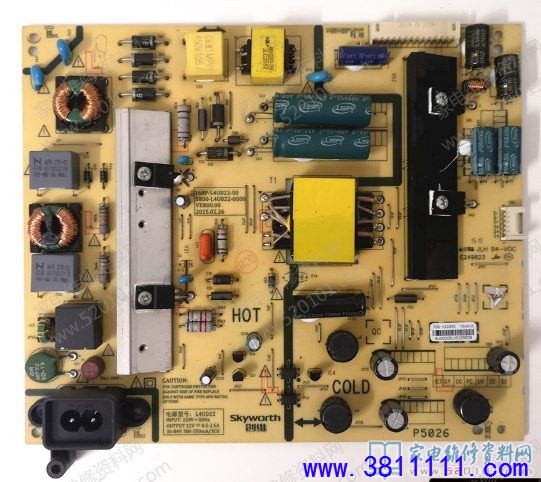

接修一台创维液晶电视，其采用的是168P-L4U022电源板，拆机后目测功率管尖峰电容炸裂导致保险坏，换上101 2KV电容和保险后，试机电源有输出整机能工作。可仔细能听到变压器有啸叫声，且功率管温度很高。急忙关机。

     再查阻容尖峰，发现200K电阻变大到240K（可能是坏101 2KV的原因），换电阻再开机，还是没解决问题。仔细想以前遇到尖峰电容炸裂会坏件一大片，这次仅坏保险，击穿的电容所串联的功率管对地电阻也完好。仔细看电路，发现功率管对地电阻在板上并有一帖片3.3V稳压管，拆下已击穿，换件再试机，啸叫声和功率管温度高的现像都消失。帖片3.3V稳压管的击穿保护电源IC功率管等器件，功不可没。但因IC检测不到工作电流导致异常，如不是有啸叫声引起警觉就会扩大故障了。
