液晶电源管理芯片LD7575

维修迷

概述：LD7575是一款电流模式PWM控制器，它具有良好的节电性能，它一般用作于液晶电视中的开关电源电路、电源适配器等设备中。LD7575采用高压电流源直接从大容量电容器中提供启动电流，进而提供无损启动电路。其内部集成了电流传感的前沿消隐、内部斜率补偿和小封装等功能，为用户提供了高效率、最小外部元件数量和低成本的交直流电源解决方案。此外，它还嵌入过电压保护、过载保护和绿色模式控制等方案。LD7575有SOP-8和DIP-8两种封装工艺，LD7575可以和LD7577互换。

一、LD7575功能和特性

*高压（500V）启动电路
*电流模式控制

*Non音频噪声绿色模式控制

*UVLO（欠压锁定）
*LEB（前沿消隐）在 CS引脚
*可编程开关频率锌内斜率补偿
*Vcc上的OVP（过压保护）
*OLP（过载保护）
*500mA驱动能力

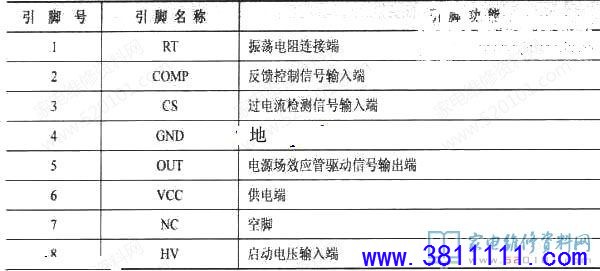

二、LD7575引脚功能

三、LD7575引脚实测电压参考

脚位   符号   功能    实测电压（V）
1   RT  外接频率设置电阻  1.4
2  COMP  反馈电压输入端  1.9
3  CS  外部电流控制输入  0
4  GND  接地   0
5  OUT  PWM脉冲驱动输出  0.5
6  VCC  供电  16.1
7  NC  本机未用   0
8  HV  启动供电端   320

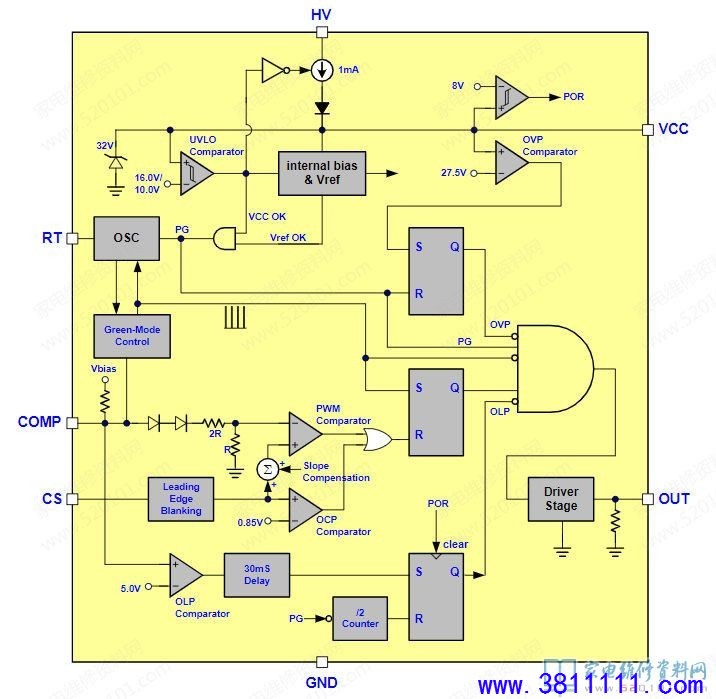

四、LD7575内部方框图

五、LD7575应用电路

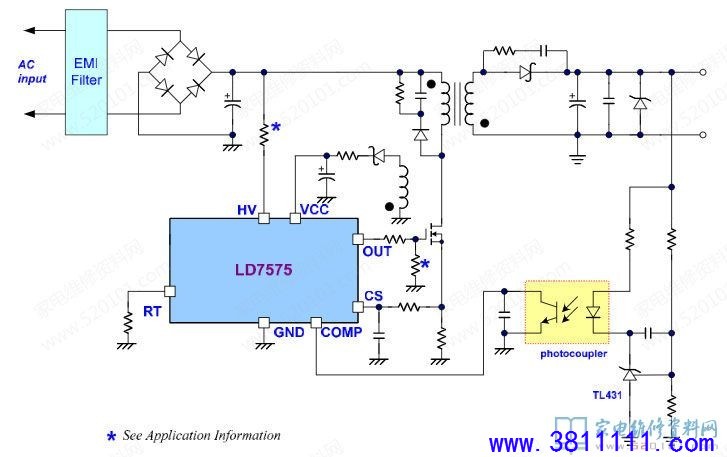

1、典型应用电路

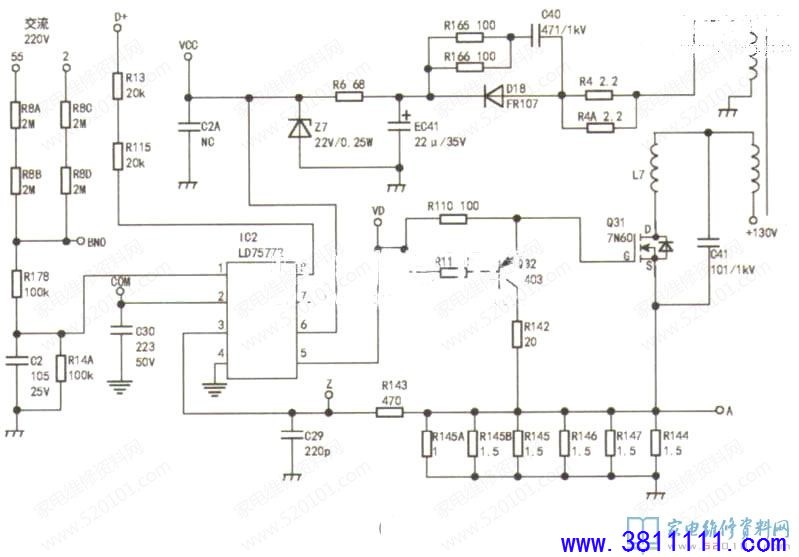

2、MPS30D-2MA 240电源板电路图（LD7577R，供参考用）
