液晶电源管理芯片MP3389引脚功能

维修迷

概述：MP3389是一款具有12路通道的液晶电流源驱动芯片，主要用作于液晶面板的WLED阵列背光中。 其工作电压范围5V至28V，每路通道最大电流60mA，且具备开路和短路LED保护、可编程过压保护、欠压保护和过热保护功能，MP3389采用28引脚TSSOP和28引脚SOIC封装工艺。

一、MP3389功能和特性

•效率高、体积小
•5V至28V输入电压范围
•12路WLEDs的平衡驱动器
•每路最大60mA
•2.5%的电流匹配精度串
•可编程开关频率
•PWM或直流输入脉冲PWM调光
•开路和短路LED保护
•可编程过压保护
•欠压锁定
•过热保护
•28 PIN TSSOP和28 PIN SOIC封装

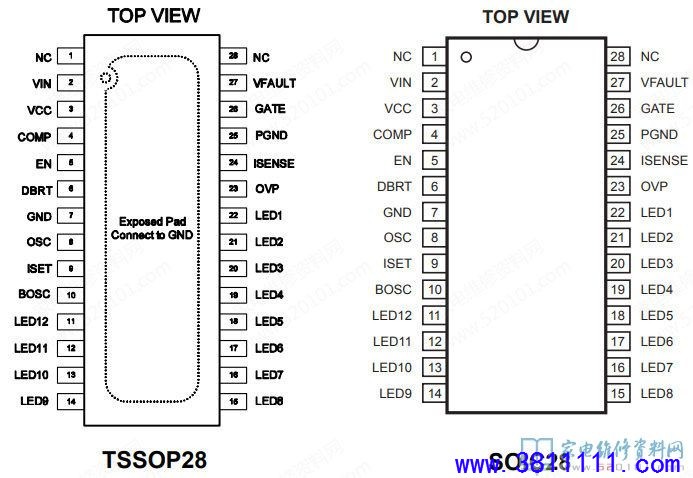

二、MP3389引脚功能

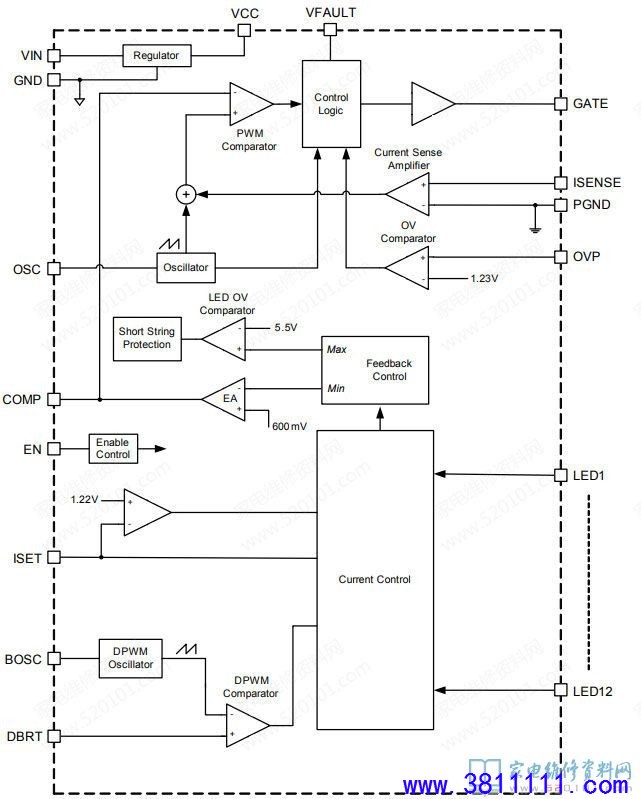

三、MP3389内部方框图

四、MP3389典型应用电路

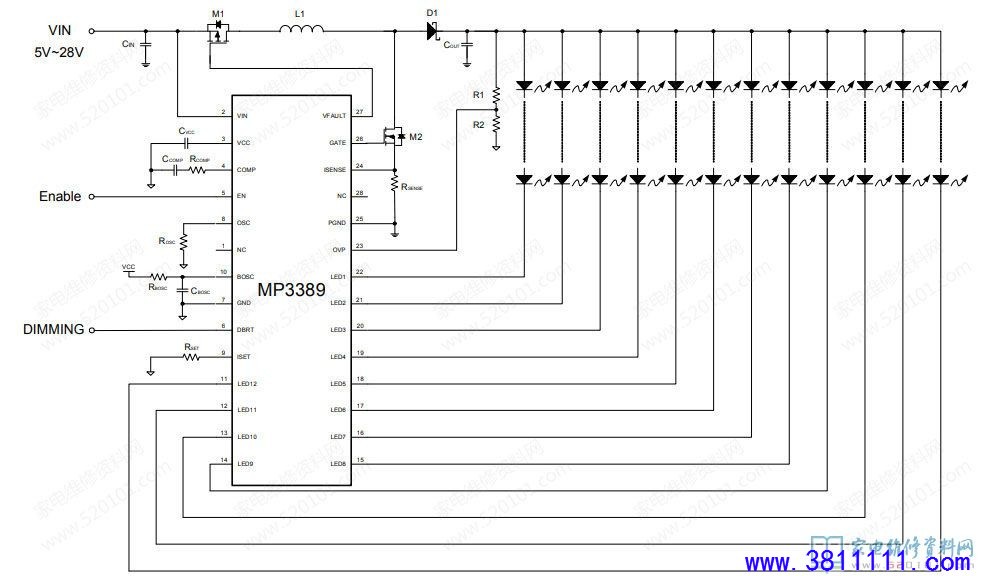

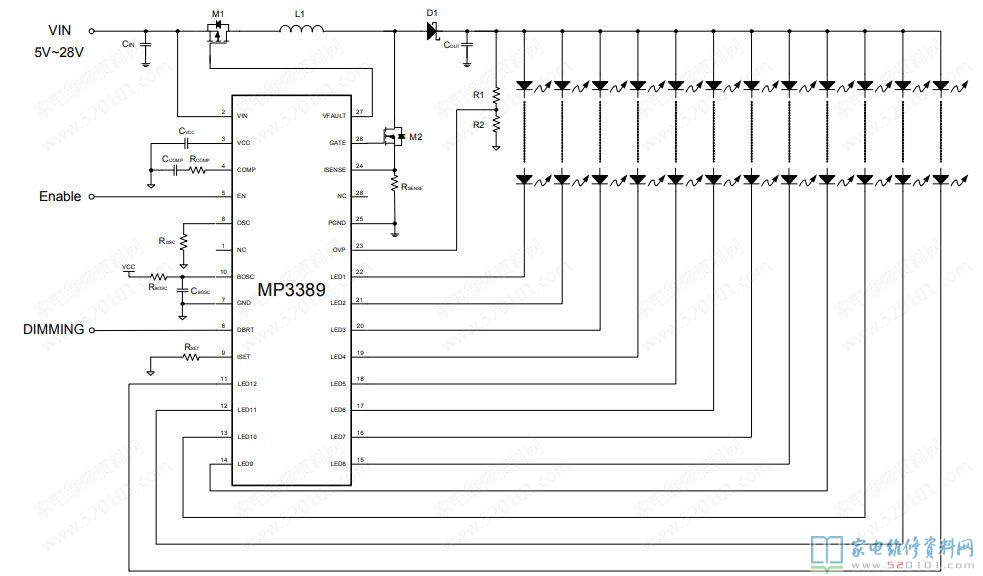

1、官方技术手册典型应用电路

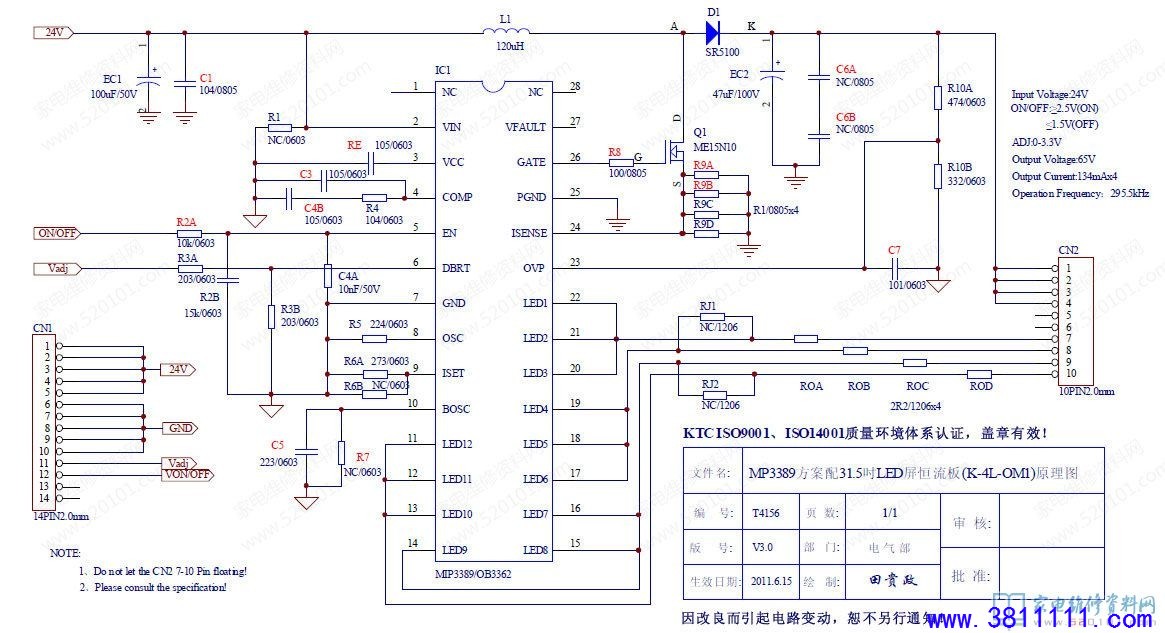

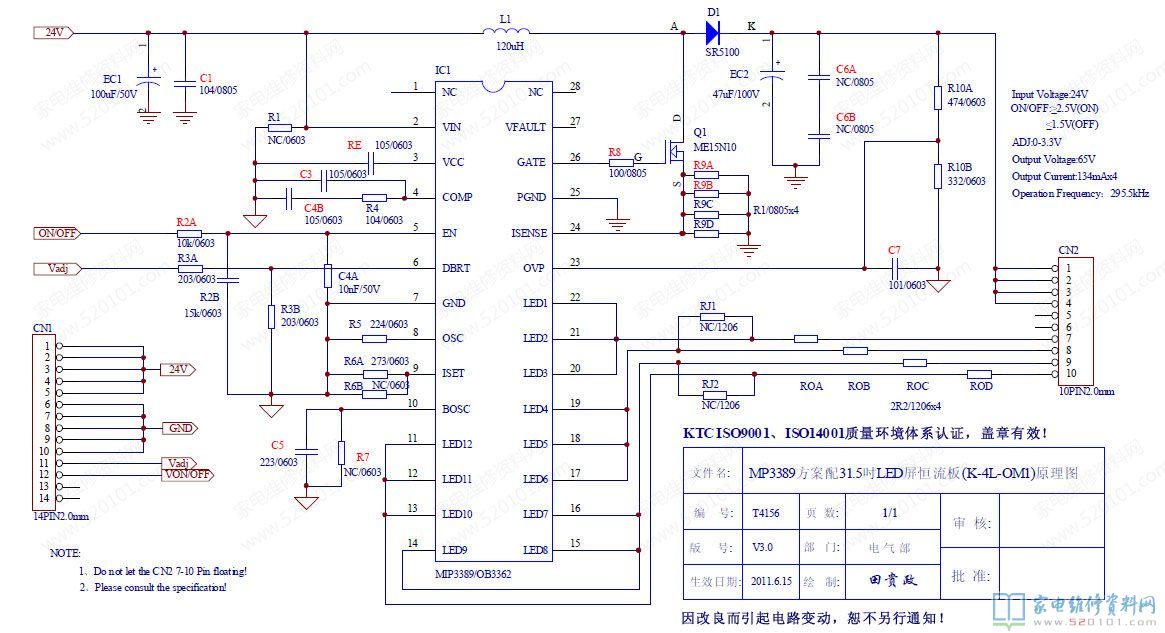

2、MP3389方案配31.5英寸LED屏恒流应用电路(K-4L-OM1)
