液晶电源芯片MP3389的升压电路原理

维修迷

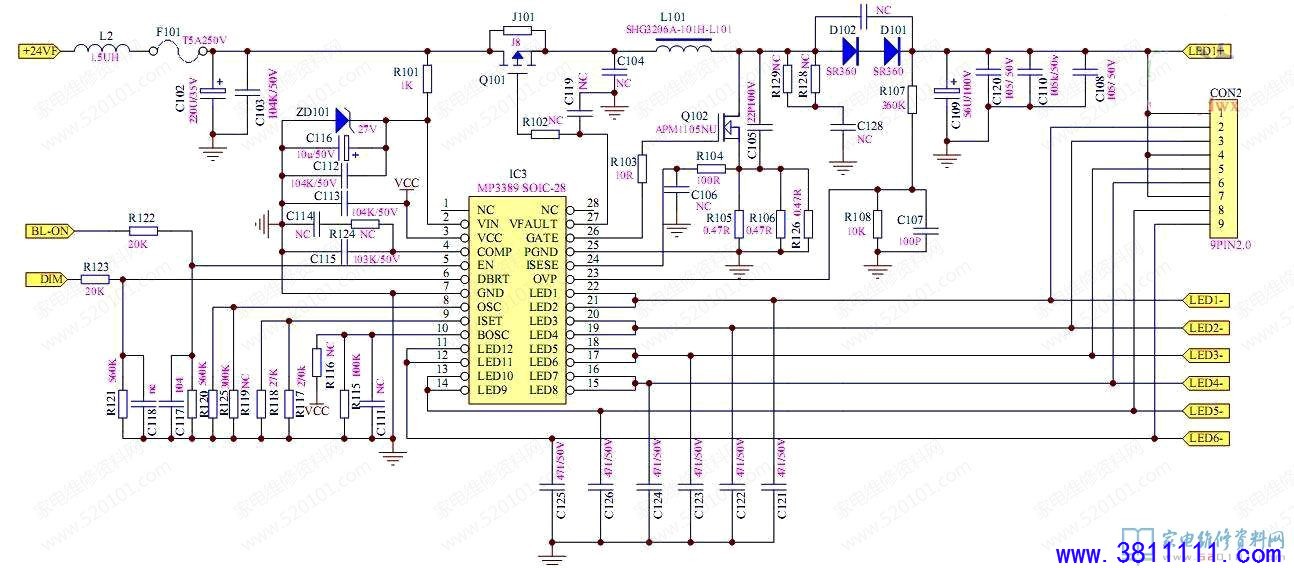

本电路如下图所示，电源接通后IC起振，频率由此来看脚外接电阻R120/R125调整.，控制信号由26脚 通过R103加到Q102 G端，Q102导通，电流通过J101.电感L101，Q102 R107到地，电感储存能量.当26脚信号消失时Q102关断，由于电感产生感生左负右正的感生电压，这个电压与电源24V电压叠加.通过D101，D102给LED供电，输出电压LED+ 与OVP关系OVP=1.23=R108/(R108+r107)*LED+LED+=1.23*(R107+r108)/R108=45.5V ，LED+输出到地的电压不会超过45.5V。

电阻R105，R106，R126 电流取样电阻，限制流过电感的电流峰值，第5脚背光控制脚.第6脚背光调节，第9脚LED灯串 电流设定脚由R117，R118电阻设定ILED  = 1000 x 1.21V /(R117//R118)   LED电流不超50mA。

       有网友提问，上图中测得LED1+端的电压只有40V多，屏幕亮度感觉正常。但是网上查到资料说正常是50-60V，不知道哪个原件坏会引起电压低？改机子故障是有时侯开机背光不亮，声音正常，是怎么回事？

       答：三只滤波电容C120 C110 C108耐压都是50V，输出电压LED+怎么可能会有50--60V？ 40多V是正常的。电压的高低取决于LED灯条灯珠的多少。背光不亮时检查3脚电源VCC 5脚使能EN 23脚过压保护OVP 2脚输入电压检测VIN。
       MP3389内含振荡器，26脚输出方波脉冲，Q102工作在开关状态 Q102截至时L101储存的能量与电源电压相叠加再通过D101 D102整流获得稳定的LED高压供电能源。
