康佳LED32F2200CE液晶电视灰屏的故障维修

维修迷

接修一台康佳LED32F2200CE液晶电视，故障表现为灰屏，拆开机器，发现这台机器是没有独立逻辑板的，屏号HV320WXC-200，屏上信号处理心片是HX8872-C030FCG，这个屏的信号处理芯片，我知道的有三种，另外两种分别是NT71182MFG-00和NT7170MFG-000屏边板标号和外围元件一样，三个芯片能否互换还不明确。

     首先查COF等没发现有腐蚀痕迹。测得VCH 16V、VGL有-2V。认为电源管理芯片不会有问题。拆除HX8872-C030FCG，测得有VGH 27V VGL-8V，认定可能是信号处理心片HX8872坏了。手上没有。一台坏机海尔LED32A30上，看到屏一样，屏边板一样，边板外围元件也一样，但处理心片是NT71182MFG-00，这台机是曼慢出现蓝屏（由灰屏慢慢转蓝屏）四周角圆环形，无图无字符。

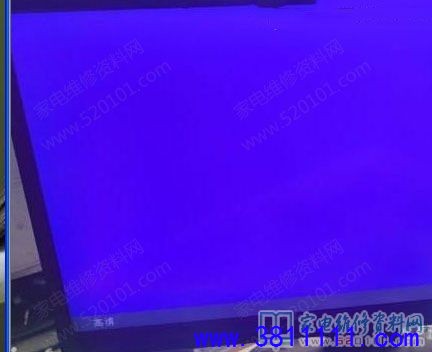

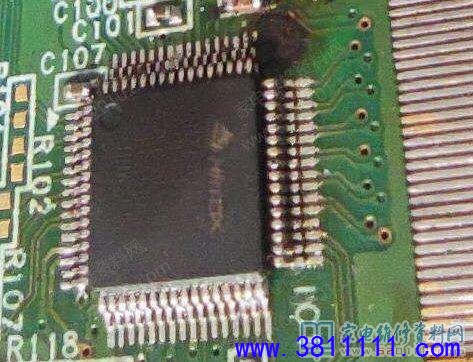

      于是，将这不敢保证是好的NT71182MFG-00，拆到康佳机是，结果灰屏网上发文求救，目的弄清以上三种芯片是否可互换，无果。后购了原机一样的芯片HX8872-C03-000，换上后一边图像正常。另一边发白后几秒内图像正常出来了，担有条6-7公分的蓝屏，蓝屏背后有图像，就是正常图像上叠加了无信号时的蓝屏，加大了我认定就是处理芯片HX8872坏的信心，于是拆下再换一片，结果这片换上，还是灰屏。总就是买两片，但认定就是它坏。于是又从另一家购了两片，换上后图像完全正常。
