三洋32CE5100A液晶电视开机提示此功能不可用

维修迷

接修一台三洋32CE5100A液晶电视，产地是四川，故障表现为是正常开机后，屏幕中间有一个四方黑块，黑块中间有：此功能不可用，声音自动到零。用遥控打开信源，打开菜单，则信源，菜单上面的光标快速上下移动。红绿灯不住地闪烁。

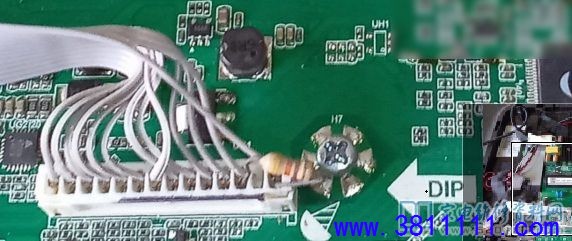

      不是遥控问题，不是按键板和按键问题。不知道此功能不可用，是哪个功能。测量按键电压，七个按键，开关，菜单，信源，频道加减，音量减，加，电压从2.2V，逐渐减小，符合电阻分压特征。但是最后一个按键音量加，电压就比较高。知道这些按键电压是可以为零的，就是按键按下，直接短路到地，于是用电阻把音量加，就是最后的一个按键，电压下拉，故障排除，如下图所示。

      本次维修过程梳理一下，首先是怀疑固件，两次写固件故障不变。先随便用一个电阻，0.5K，故障排除。测量电压是0.25V，考虑电压下拉太多。依次用30K，10K，5K，下拉，故障不变。用2K下拉，故障一般不出，但是偶然出一下。最后用1K下拉，故障肯定不出。测量电压0.75V。这时所有按键电压均下拉，按键失效，自动开机。遥控调节正常。红绿灯还是闪烁。本次故障原因是主芯片电阻分压识别电路故障。
