格力变频空调电路原理及元器件识别方法

维修迷

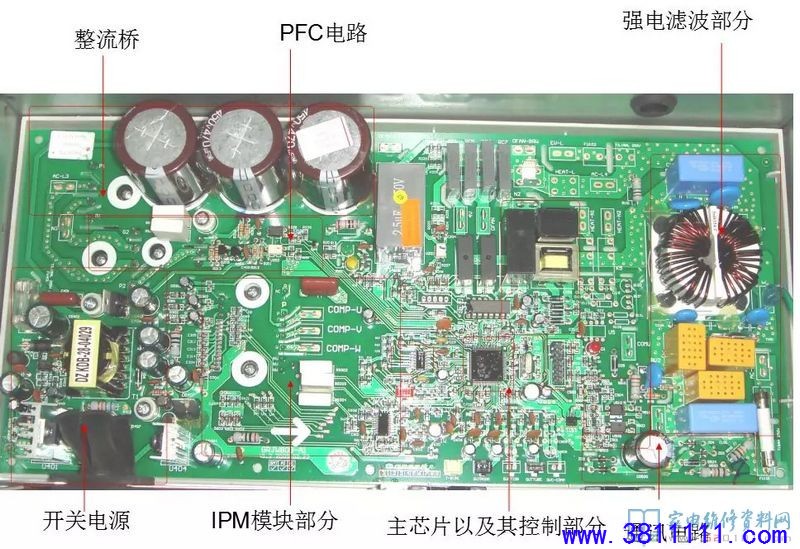

本文讲解的变频空调电路板为双面板；单板尺寸：350x160mm±0.2，丝印为白字，单面板丝印为黑字，双面板两面都有印制导线，有过孔，基本无跳线。，生产的主板编码为301380771，型号是W8093L。

一、电路介绍

1、强电滤波电路

2、浪涌器件

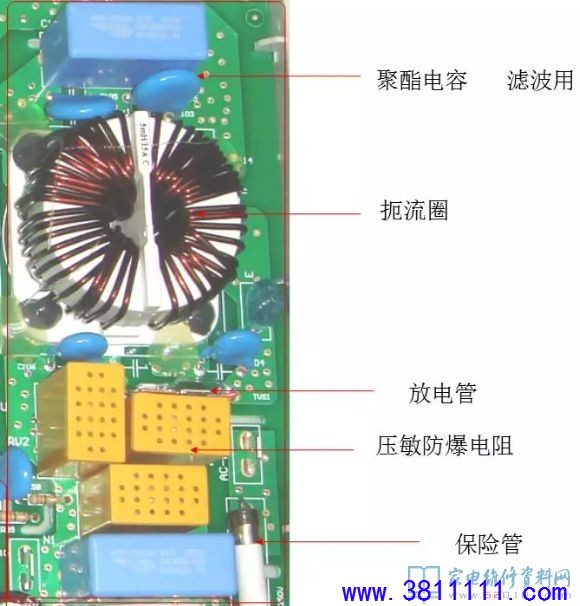

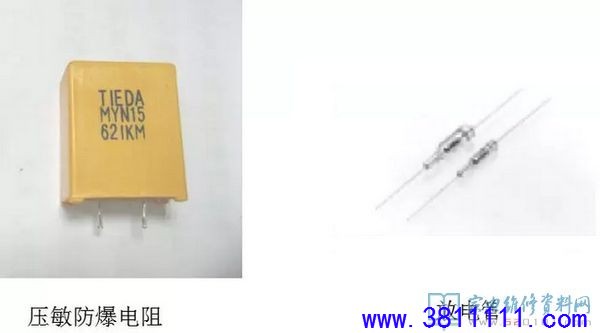

       因为雷击或电网中其它高频用电设备的影响，浪涌电网中时常回出现短暂的较高电压的干扰。当瞬间高压引入设备时，压敏电阻会迅速导通，通过放电管，将干扰放至地线。保证后面电路不被高压击坏。

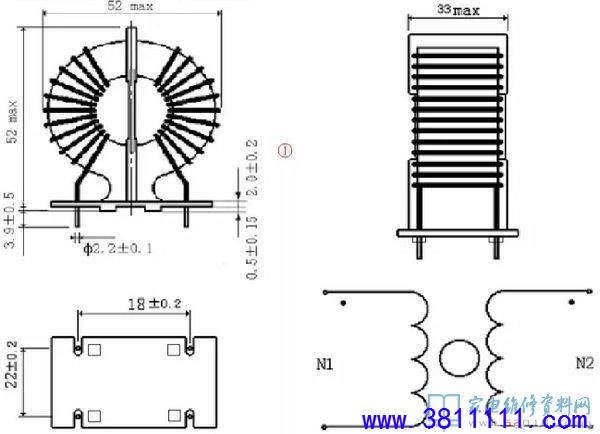

3、扼流圈

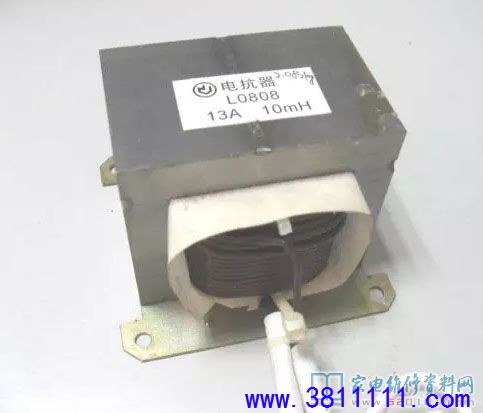

4、电抗器

        火线AC-L2进，火线AC-L3出，滤波抗干扰。

二、基本电路

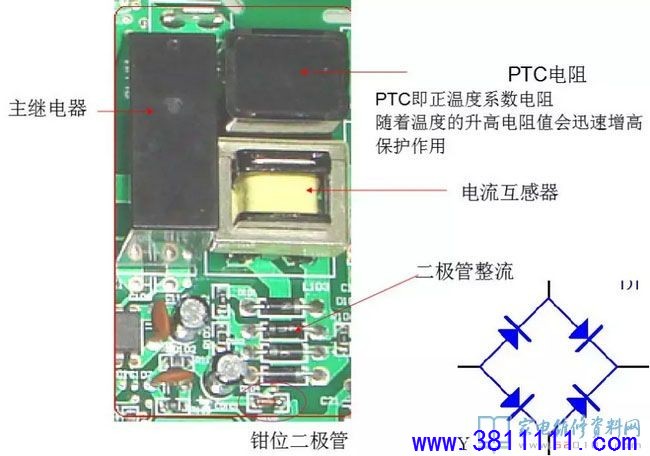

1、PTC及整流电路

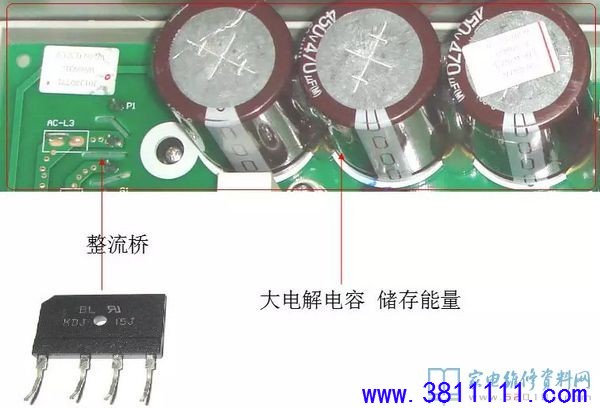

          整流桥缺角为正端，中间两脚为AC输入端，另一脚为负端，整流后输出母线电压约为310V直流电。

2、PFC电路

PFC是指功率因数校正。功率因数是指有功功率占视在功率的比例，功率因数越高代表有功功率越高。
无源 有源 部分开关；

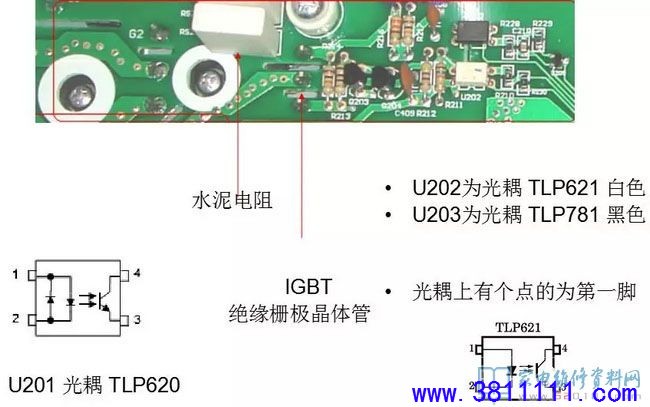

IGBT 是BJT双极性三极管和MOS管组成的复合型；
全控电压驱动式电力电子器件。

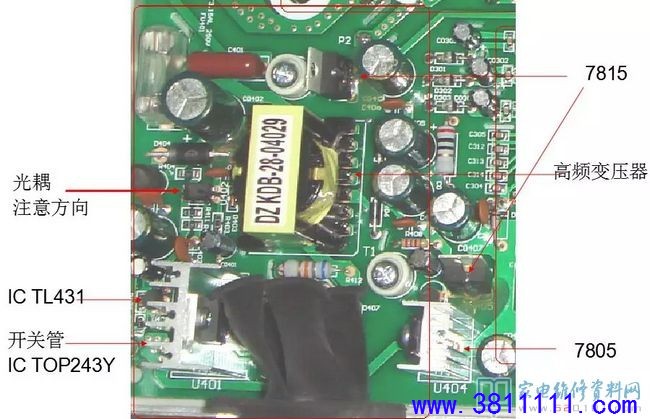

3、开关电源

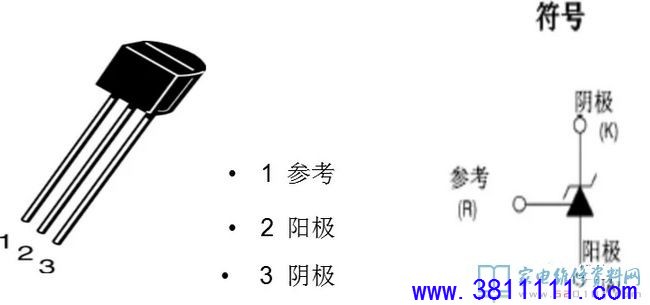

IC TL431

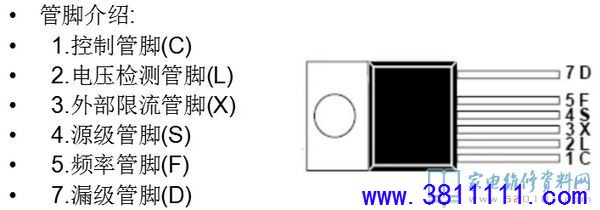

IC TOP243Y

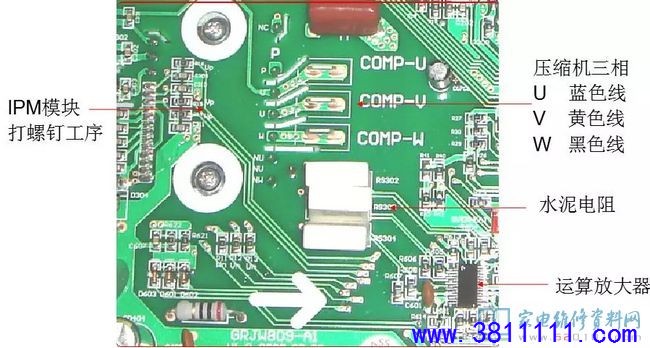

4、IPM部分

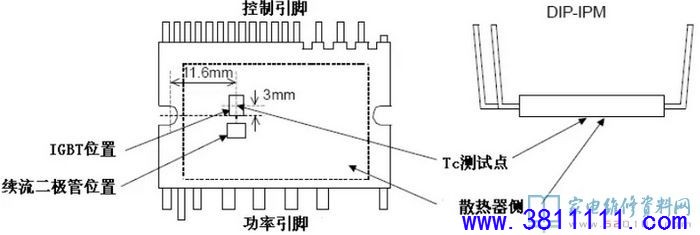

IPM PS21965-ST

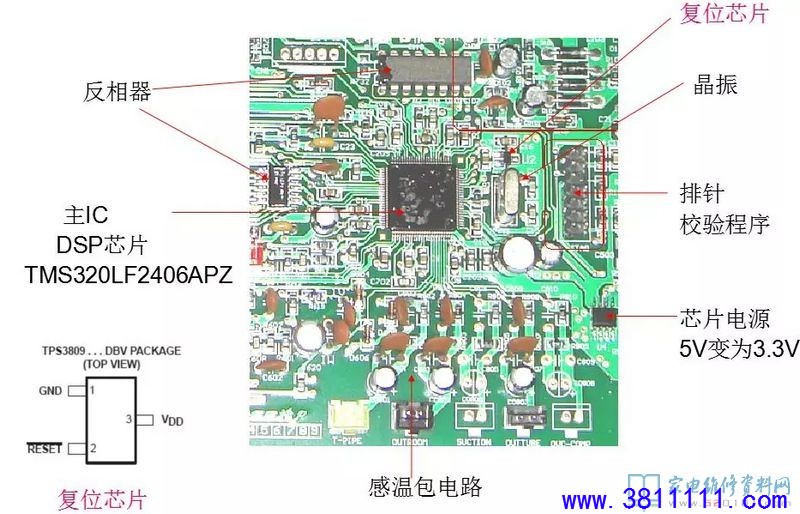

5、主控芯片及周边电路

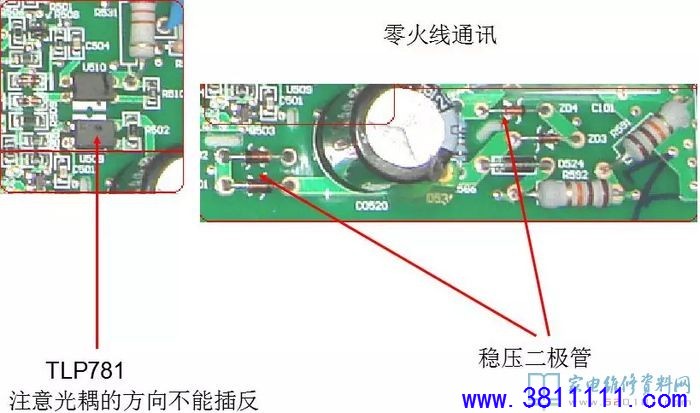

6、通讯电路
