制冷设备安装维修钳工（管工）技能培训资料

维修迷

1、割管操作

        割管要使用割管器，如图1-1-1所示。操作时，先将铜管夹在滚子与刀轮之间，旋动转柄至刀口顶住管子，将割管刀绕铜管旋转，并不断旋紧转柄。当割到接近管壁厚度时，轻轻一折，管子即断。

        操作时一定要使刀与管轴垂直，并缓缓进刀，以免进刀过猛发生挤扁铜管的情况。割好的管口一般形成内缩的锐边，一定要用铰刀将锐边倒棱，倒棱时应注意管口要朝下，并倒干净碎屑。

2、弯管操作
       常用的弯管工具是弯管器。其使用方法如图1-1-2所示。操作时将铜管视其管径套入相应的弯管器内，扣牢管端后，按预定的方向旋转杆柄，使管弯曲。操作时要注意切不可用力猛弯，以防压扁铜管。

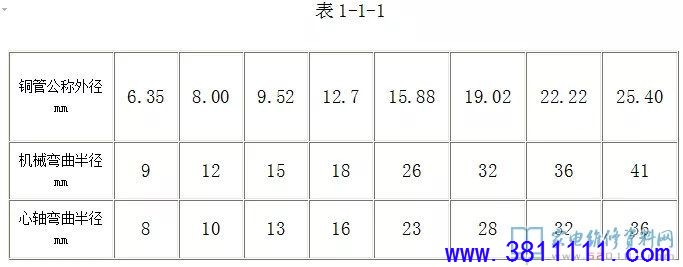

       对于脱氧铜管其管径的最小弯曲半径（R）如表1-1-1所示。进行弯管操作时，管子两侧必须保持最小为管径2倍（2R）的直线部分。若弯曲半径太小，则会引起加工变形，同时，偏平度 （椭圆长轴/公称外径）变大，强度降低。所以，应尽量选择比较大的R。对于在起动、停机和运转中承受因振动产生的应力的部分，更应特别注意。

        扩管操作分扩杯形口和扩喇叭口两种方法，均可以借助扩管器来操作。

3、扩管操作

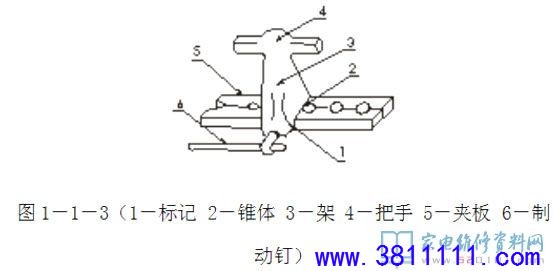

       扩杯形口操作时，用夹管器夹紧铜管，按需要留出长度，然后用杯形胀管头对准管口，扩管器卡住夹管器，慢慢用力旋动丝杆，将管口胀压成杯形状，如图1-1-3所示。

       扩喇叭口的操作与扩杯形口类似。不过要求更高一些，一是喇叭口要扩得均匀，大小要适中，以免扩小了连接时密封不好，扩大了管口容易开裂，尤其是薄壁铜管，更应精心操作。二是扩完喇叭口，必须仔细检查喇叭口内表面的质量。要求无划伤、坑，不得呈歪斜状。

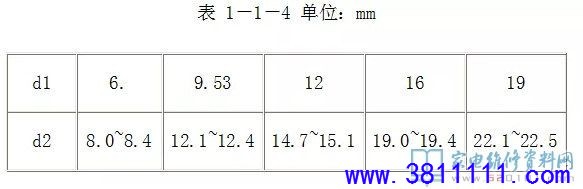

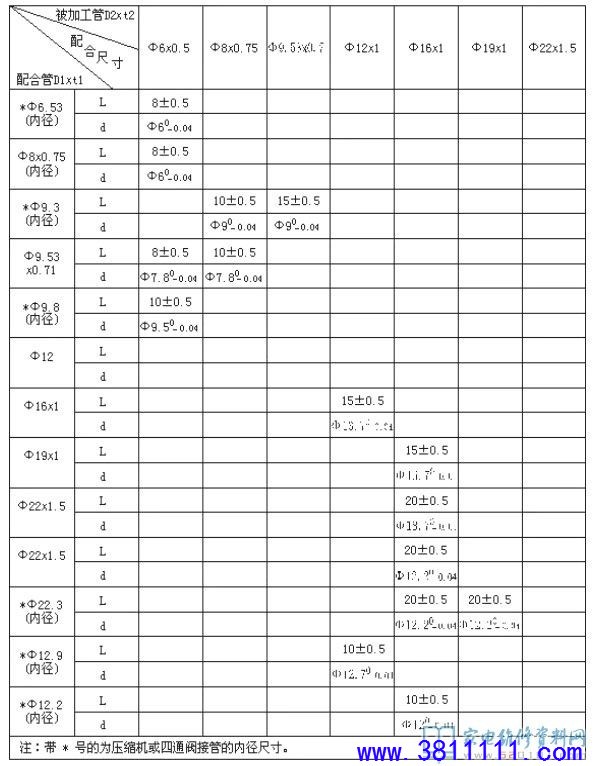

       被加工管扩杯形口后与配合铜管内表面配合连接见图1-1-4与表1-1-2。

被加工管扩杯形口后与配合铜管外表面配合连接见图 1－1－4 与表 1－1－3。(单位：mm)

铜管扩喇叭口尺寸如图 1－1－5

4、螺纹连接
       螺纹连接用于紫铜管，有半接头连接和全接头连接两种。
       半接头连接见图1-1-6（a）所示。左面铜管用螺纹连接，右面铜管则与接头连接。
       全接头连接见图1-1-6（b）所示。两头均为螺纹连接，接头部分要先扩出喇叭口，然后用螺纹接头和螺母连接起来。

5、扩口连接

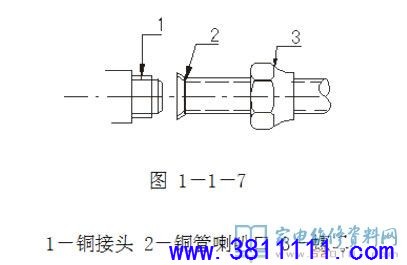

        喇叭口连接用于分体式空调器的室内外机组的制冷剂管道连接。一般需要在连接的铜管端部扩制喇叭口，然后用专用的力矩扳手和呆扳手连接，见图1-1-7所示。

        连接时一定要将管子清洗干净（用汽油纱布擦拭），并将两管对正。操作时，一只手用力矩扳手旋转紧固，一只手用呆扳手将管接头固定。旋转力矩扳手时，当听到咔咔声时即为紧好，不可再用力。

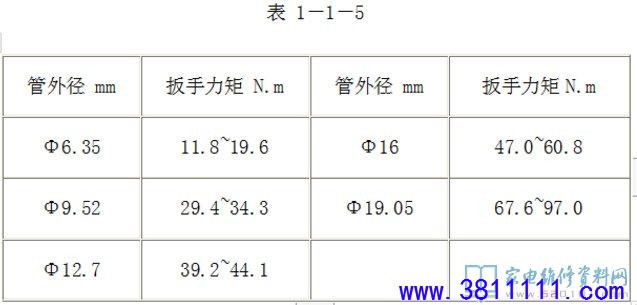

不同粗细的管子，选用不同的力矩扳手，选用时可参照表1-1-5。

6、快速接头连接
       快速接头是分体式空调器室内外机组制冷剂管道的连接部件，有多次弹簧自封式及扩口螺纹式等几种。

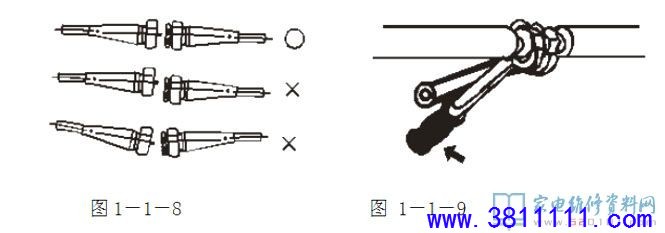

       快速接头的连接操作要快，一般不超过5min，而且要精心。先检查两个接头处是否有油污、水污和杂物，然后用手将两接头对准，不可偏斜。见图1-1-8所示。

         在接头处用塑料投壶注入少许冷冻液，然后用力矩扳手拧紧（死扳手固定）。一般先连接粗管（低压管、气管），后连接细管（高压管、液管），见图1-1-9所示。
         为使快速接头连接紧密，可先在有螺母的那个接头处用色笔划出24等分刻度，另一接头处划好标记。然后再用力矩扳手或其他扳手紧固。最后在结合处使两接头上的记号相吻合即可。见图1-1-10所示。

7、排水管的制作安装
        制冷设备中的排水管有铁管（有缝管）、塑料软管等。这些管子一般都要穿墙向外排出或与排水网络的排水管道相通。

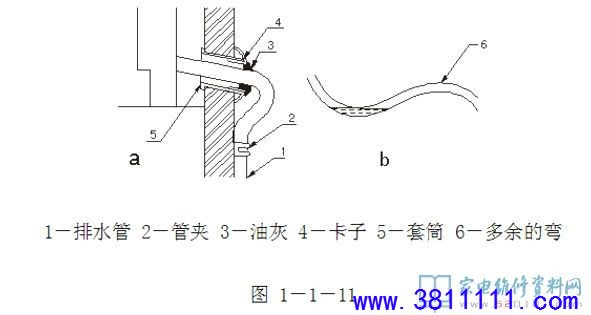

图1-1-11为分体式空调器冷凝水排水管的正确与错误接法对照图。a图为正确接法，b图属错误接法。

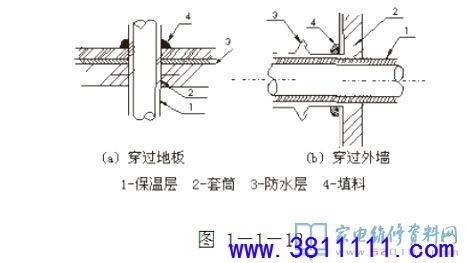

当排水管需要穿过地板、外墙时，应按照图1-1-12所示的方法(a)制作安装。
