32寸液晶电视罕见的逻辑板短路故障维修

维修迷

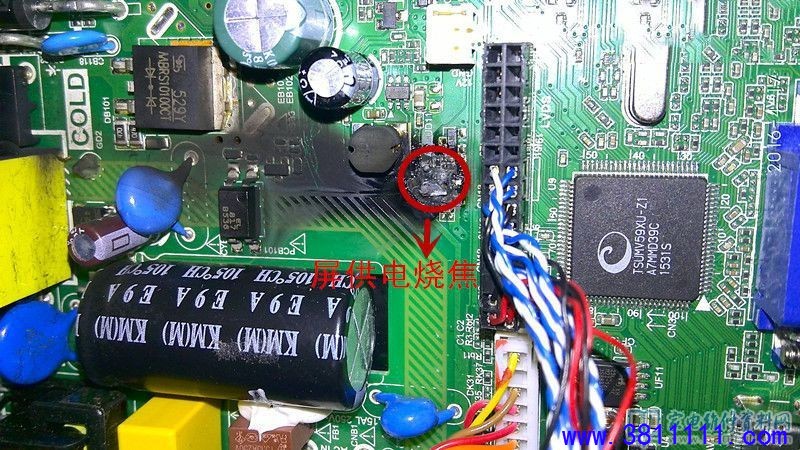

接修一台32寸液晶电视，故障表现为开机灰屏有声音。开盖观察，发现主板有局部烧焦，测12V上屏电压为0，烧焦部位为屏供电电路。测主板屏线红色线对地电阻正常，无短路现象。据用户说不久前也出现相同故障，找其它维修部换过一块主板。这不，没用三个月又烧了，看来不可贸然换板了，一定还有隐性故障，这根源会是哪呢？

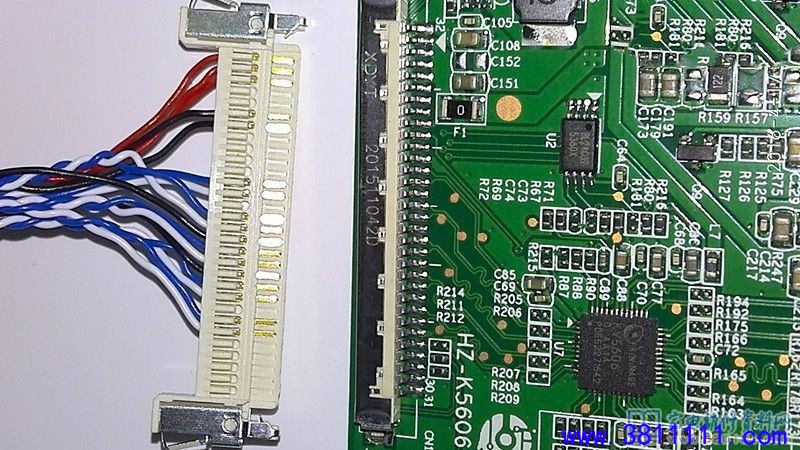

        观察逻辑板没见异样，取下屏线两端测，也没见有线间相碰，一边测一边挠动也没见异样。

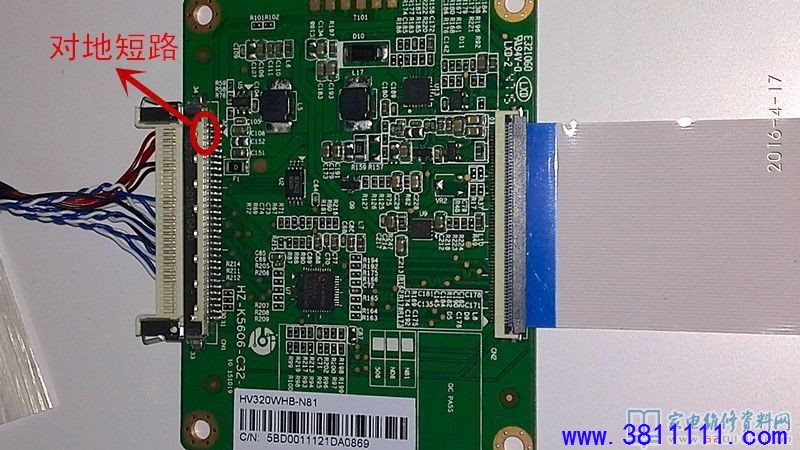

        测逻辑板各电源端，滤波电容，稳压块均无短路。奇了怪啦，无奈之下连好屏线两端，再测逻辑板电源端，电阻为零了!哈哈，狐狸尾巴露出来了。

     由于“敌情”比较隐蔽，为了不"打草惊蛇"，吓跑“敌人”，采取分段压缩包围圈。轻轻的拔掉主板端屏线，测主板排插阻值正常。再测屏线，短路。小心把逻辑板这边屏线脱开，屏线和逻辑板又无异常。再插好屏线发现往上轻轻抬起逻辑板端插头时就短路，放开或者稍稍按下就正常。好了问题就在这了。

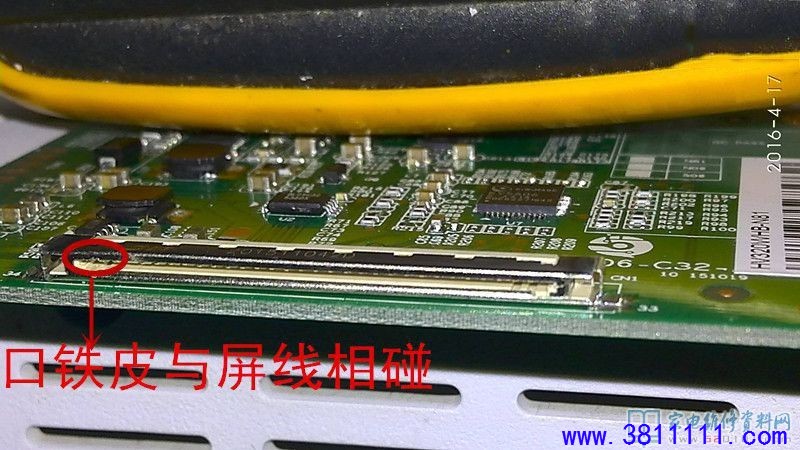

       轻轻上抬插口时屏线供电线与插口铁皮相碰，造成短路烧毁主板。解决办法就容易了。

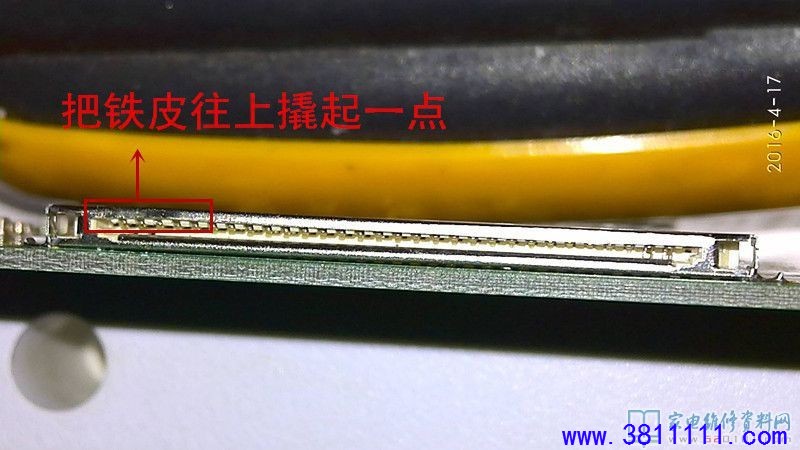

     把铁皮往上撬一点，插好屏线，再怎么摇动屏线一切正常，换一新主板，交货。像这种隐性短路故障，罕见，决不可大意！贸然换板那就会损失惨重。
