两款充电宝实绘电路简介

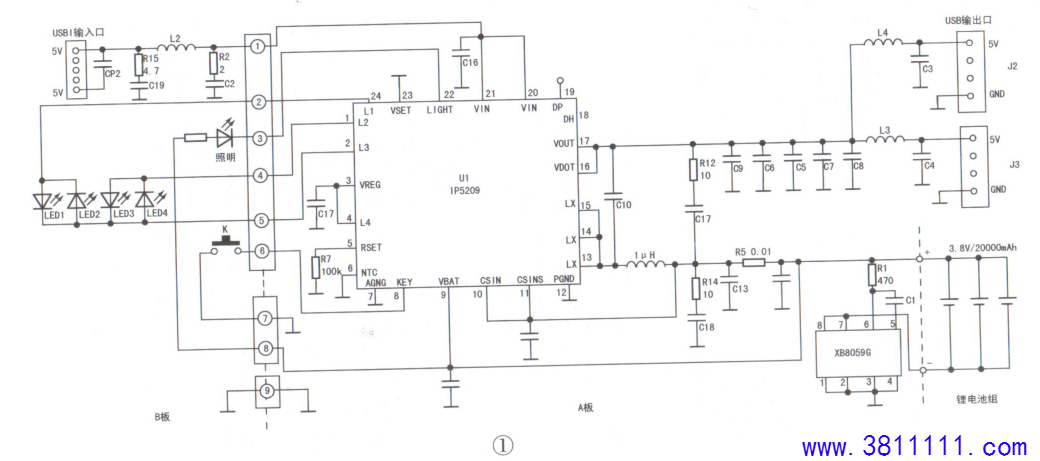

Aigo(爱国者)S6移动电源实测电路如图1所示，U1(IP5209 )是移动电源专用芯片，内置锂电池充电电路和升压输出电路，其20、21脚为电源输入脚，13~15脚为充电输出脚，连接锂电池正极和锂电池充放电保护芯片U2( XB8089G )的供电脚。当锂电池两端电压达到4.2V时，U1停止给锂电池充电。U2实时监测锂电池的电压、电流，并据此控制锂电池负极与地线之间是否连通，以此保护锂电池。
当USB输出口接有负载时，在U1⑨脚监测锂电池电压正常的前提下，U1内部升压电路工作，从U1的16、17脚输出5V电压送到USB输出口。U1的10、11脚监测流过R5的电流大小。充电时，U1根据R5两端压降调节锂电池的充电电流;在带负载输出时，若USB输出口过载，U1根据R5两端压降控制16、17脚输出电压的有无。

U1①、②、24脚外接LED1~LED4，在外接充电器时，显示充电进度;不接充电器时，显示电池电量。U1⑧脚是多功能按键，用于开/关电量显示灯及LED照明灯。

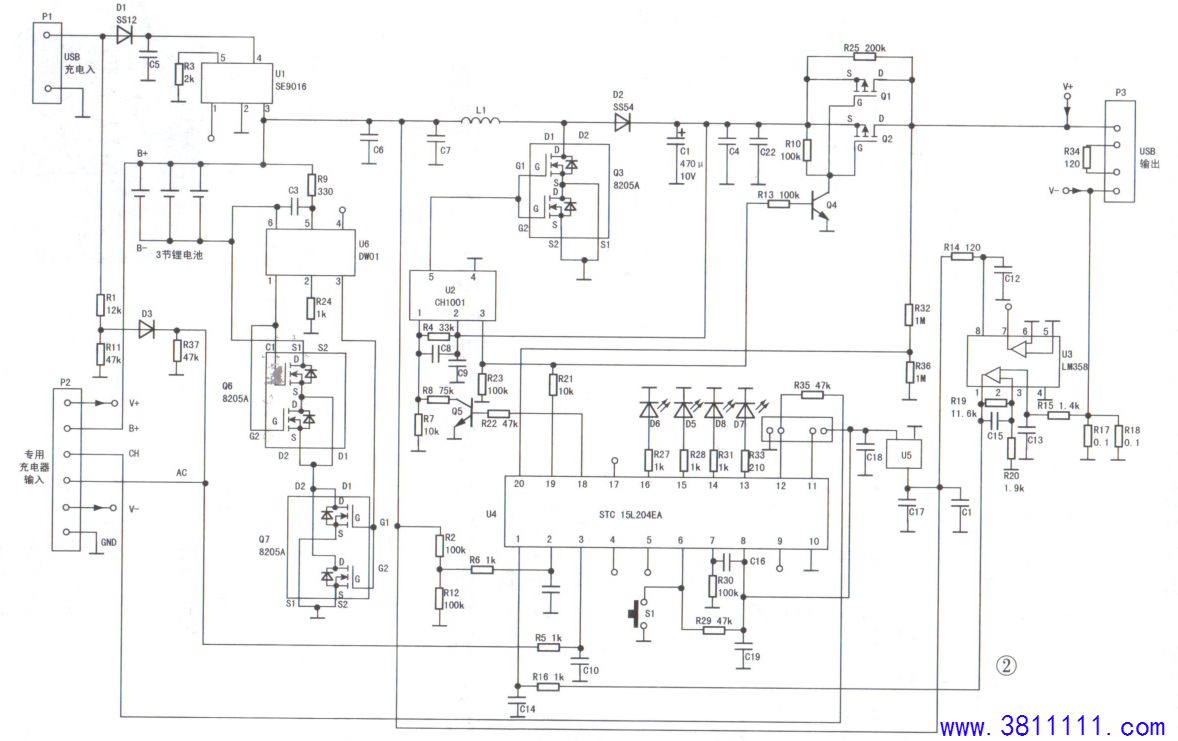

Zignum （智歌）igpack6000充电宝实测电路如图1所示，U1(SE9016)是锂电池专用充电芯片，其④脚为电源输入脚，③脚为充电输出脚，当锂电池两端电压达到4.2V时，U1停止给锂电池充电，U6(DW01)锂电池充放电保护芯片，实时监测锂电池的电压、电流，并据此控制场效应管Q6、Q7的导通状态，以此保护锂电池。
U4( STC 15L204EA )是单片机，③脚接充电器输入电压，13~16脚控制发光二极管D5~D8交替闪烁。当②脚监测到锂电池两端电压达到4.2V
时，14脚控制D8发光（显示绿色）。空载时本移动电源USB输出口电压为3.5V(4.2V经D2和R25降压);接负载后3.5V电压下降，当U4的20脚监测到该电压变化时，在②脚监测锂电池电压正常的前提下，19脚输出高电平，升压芯片U2（CH1001）驱动Q3升压，同时Q4.Q1.Q2导通，升压后的5V电压从USB口输出。U4的20脚监测USB输出口电压，芯片根据此电压从18脚输出信号通过Q5控制U2①脚(反馈)电压，以此达到稳定USB输出口电
压的目的。

运放芯片U3 (LM358)检测USB输出口的工作电流，若USB输出口的工作电流过大，R17.R18上的压降也较大，经U3放大后的信号送给U4①脚，当U4①脚电压达到设定阈值时，U4的18、19脚输出低电平，升压电路停止工作。U5是稳压芯片，其输出电压供给U4⑧脚。
