一台海尔LQ55AL88Y81曲面电视，开机后黑屏，声音正常。

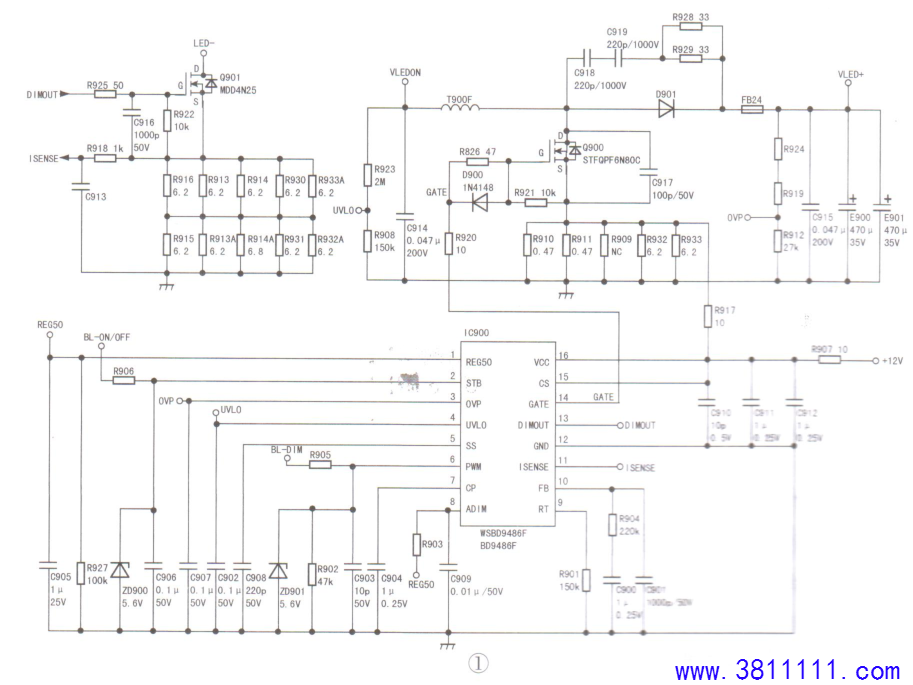

分析检修:通电试机，倾斜液晶屏，能看到暗淡的图像，这说明屏内背光未亮。该机采用背光、电源二合一板，背光芯片采用BD9486F(IC900)，如图1所示。
在开机状态下，拔下背光灯插线，接上LED测试仪，背光亮，图像正常，没有发现暗影及背光闪烁现象，这说明故障点在背光驱动板上。恢复背光灯插线，上电测得升压二极管D901负极输出电压105V，与开关电源输出的供电电压相同。接下来测得IC900②脚输出的BL-ON/OFF背光开启电压为4V，⑥脚输出的BL-DIM背光调光电压为3V，均正常，这说明主板输出的控制信号没问题。继续测试IC900①脚基准电压5V，16脚(VCC)电压为12V均正常，但14脚(GATE)、13脚(DIMOUT)电压均为0V；在上电瞬间，监测D901负极电压，没有升压现象，这说明IC900没有进入升压状态。在路测试Q900、D901及恒流控制三极管Q901，未见异常。IC900要想进入升压状态，除①、②、⑥、16脚电压正常外，还需③脚(OVP)升压过压检测输入及④脚(UVLO)电源低压检测输入电压正常。测得③脚电压为1.3V，正常;④脚电压为38V，明显过高。IC900④脚电压的R923、R908对110V供电分压，根据这两只电阻的阻值计算，正常值约为7.7V。在路测试R923阻值，发现其阻值不稳定，拆下R923，除去其底部的红色固定胶，清洗干净后装好上电，IC900④脚电压降为1.78V，但背光还是不亮，怀疑IC900④脚内部损坏，在路测试④脚对地电阻为33kΩ。更换IC900后开机，故障排除。正常时测得IC900④脚在路背光供电为95V，升压后D901负极电压为166V，灯条两端电压为165V。
