LED55、65MU7000U液晶电视软件升级方法
A、Mstar 机芯调试工具及安装方法介绍.
Mstar机芯平台的开发调试和维修调试工具主要是通过串口进行的。
下图是通用的调试和维修使用工具，该工具为Hisense 自行研发，支持MTK、Mstar等不同平台。
结合软件工具SecureCRT. exe一并使用，该调试方案适合Mstar方案内销全系列，通常用于Log信息监控或进行指令交互调试。
工具的USB端连接在电脑端，电视机端根据预留的端子进行选择，近几年由于越来越多的电视机取消了VGA物理端子，目前大都改用耳机口进行连接，在实际的使用中请恰当的使用，下图1-1就是实际工具外形和相关说明。

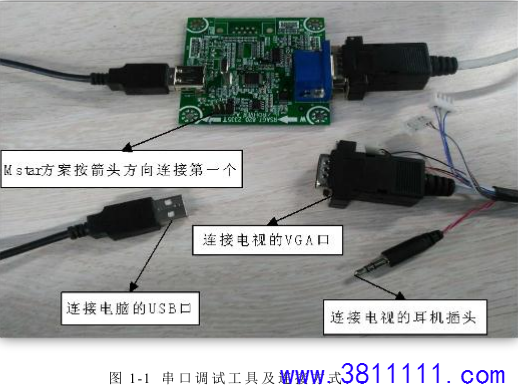

图1-1
图1-1 串口调试工具及连接方式
调试工具和电脑初次连接时系统会识别设备并提示，点击下一步将CP210X的安装目录加入扫描目录，
Windows会找到驱动自动安装( 需要安装两次驱动，会有再次安装的提示)。
建议在WinXP系统下安装驱动程序，安装过程中选择默认安装即可。如系统检测不到硬件则可以在我的
电脑→属性→硬件>其他设备里发现驱动,安装两次即可。再建立SecureCRT.exe打印窗口的快捷方式即可监
控log或进行调试(注意:安装了Mstar的驱动只能调节Mstar方案的机器，且跳线只能放在第
一个针上，调试其他方案的机器可能不兼容)
驱动安装包如下: .. \Mstar串口驱动. rar.
B、升级方法介绍
Mstar方案升级方式分两类: 1.U 盘升级;2.网线升级(不推荐)。
U盘升级又分为正常升级和强制升级。
U盘升级中的正常升级就是在电视机系统能正确的判断识别U盘中的升级程序信息，并作出提示信息，用
户操作点击确定后系统自动开始升级;而强制升级是指电视在上电过程中按指定的按键或使用串口命令使电视
检测到U盘有相关的升级文件从而开始程序升级过程。升级时请确保U盘已使用FAT32格式进行格式化并预留
IG左右的存放空间。
先介绍自动升级，不同方案升级的方式不同，目前MTK方案按升级方式可以分为三类:
1、自动升级
该方法适用于电视能正常开机，并可以正常进行USB升级的情况。

表2-1
其中version. txt下为软件版本号，版本号前面的机型名和要升级的电视的机型名相同，具体版本号格式可进工厂查看，如下:

图2-1 version. txt内容
(2)在电视机交流关机情况下插入U盘，注意只支持2. 0 USB端口(828方案支持所有USB接口)，见图2-2。

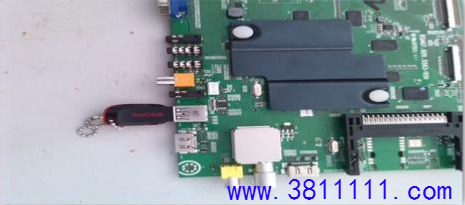

图2-2升级U盘需插在USB2.0端口(白色端芯)
(3)重新开启电视机，系统将自动进行升级。升级过程中将出现图2-3相关提示信息。

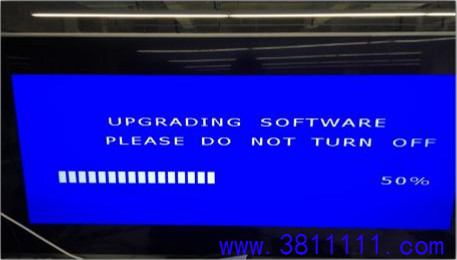

图2-3利用USB升级主机芯以及相关升级提示信息
2、强制升级
有两种，适用于没有电脑和升级工具或电视无法开机的情况，升级方法详情如下:
操作步骤:
第一种:

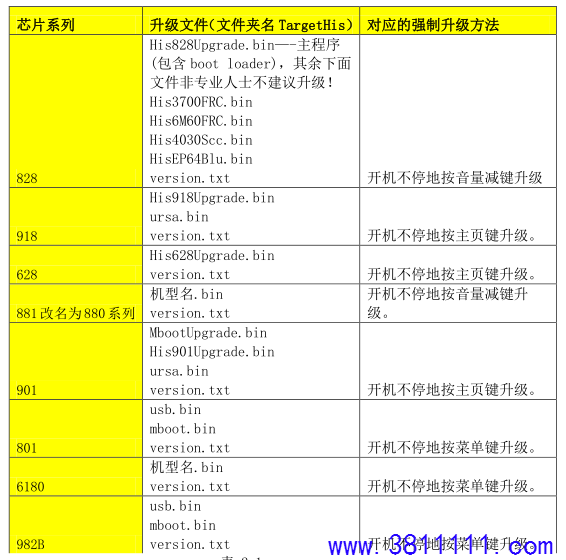

1)在U盘的根目录下新建文件夹TargetHis，不同方案所包含文件不同(见表2-1);
2)交流关机，将U盘插入电视2.0 USB端口( 828方案支持所有的USB接口);
3)交流上电并连续按主页键(828按音量减)，这个需要用红外遥控器来操作(射频和蓝牙遥控器开机初未
加载驱动);
4)升级完成后电视会自动重启
第二种:
Step1、step2 步骤同上
3)用串口调试工具连接电视机和电脑，按住电脑的enter键同时电视机交流上电，观查电脑中的串口打印信息，

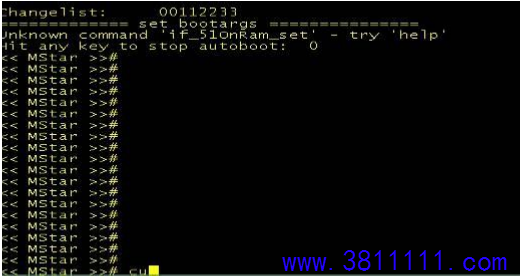

此时系统会出现如下提示状态，然后输入字母cu回车后也会启动强制升级。

图2-4强制升级打印提示
C. Mboot 程序和6m40程序烧写注意事项
1、Mboot烧写
一、Mboot烧写系列一: (此方案适用801,901方案)
当电视出现不能开机、升级失败或log 显示找不到U盘(cannot found usbdisk)， 此时
可能是因为不支持直接使用U盘升级，需要重新修补Mboot程序或进行硬件性的维修。
(分步) Mboot升级方法:
1) 升级Mboot程序需要使用Isptool工具，待升级的mboot. bin文件。

2)用串 口调试工具将电脑和电视连接长按回车后上电，电视机相关Log信息停止在
Edison#输入命令: go 0然后回车相当于停止程序的运行(注:如无打印或串口
打印关闭(提示UART 0FF)可 忽略此步骤!!)
3)把串口打印软件(如CRT)断开
4)

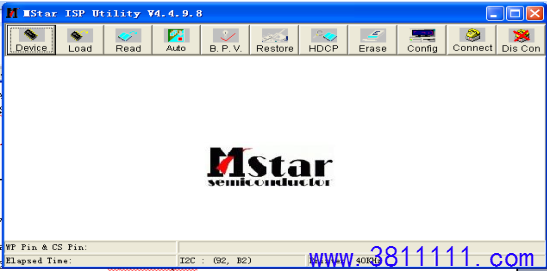

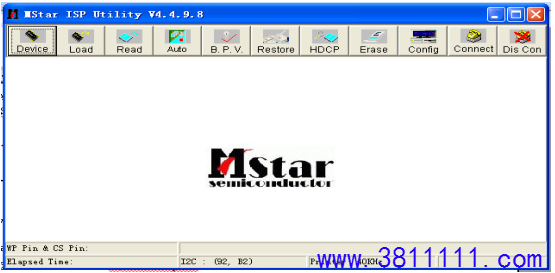

双击打开ISP_ Tools，如下图3-1。

图3.1
打开时需要先检查一下配置，对不符合的项进行更改，点击“Config"按钮，出现
下图3.2。

图3.2
6)
将Use USB 勾选，ISP Slave Address 选择0x92，Serial Debug SlaveAddress 选择0xB2，I2C Speed Setting中的Speed调整到34就可以了(有问题可以适当下调到25左右)，其他使用默认设置。如下图3.3。

图3.3
属性设置后，点击“Read”按钮出现下图3.4。

图3.4
8)

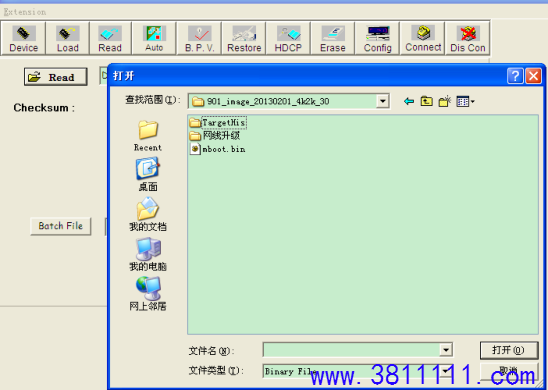

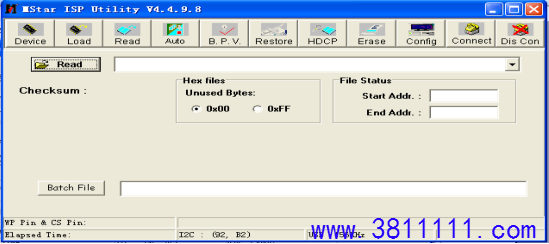

点击“Read”按钮，弹出文件选择的对话框，找到我们用的Mboot的bin文件，点击“打开”，即可选择到我们要升级的Mboot文件，如下图3.5。

图3.5
9) Mboot文件选定后，点击“Auto”按钮，如下图3.6。

图3.6
10)

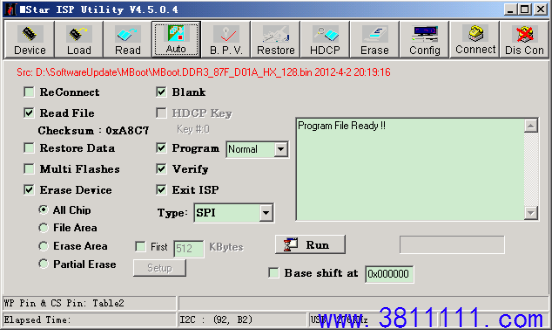

可以看到红色字显示的即是我们刚才选择的Mboot的升级文件。
将Reconnect 的“对号”去掉，勾选ReadFile、Erase Device、 B1ank 、Program、
Verify、Exit ISP, 这样准备工作就完成了，下面是开始连接:打开电视的开关，同时点
击“Connect" 按钮(注:打开电视的开关的瞬间点击“Connect” 按钮，这样连接的成功

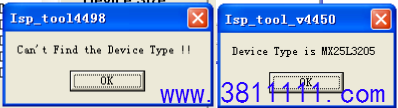

率较高些)，连接失败会显示“Can'
t Find the Device Type !!”如下图3. 18，这时需
要重新连接，有时需要多次连接，连接成功如图3.7所示。

图3.7
连接成功后，就可以点击“Run"按钮开始烧写了，烧写过程中可能会失败，就需要重新烧写，烧写成功会显示大
号绿色字符串“PASS"，这时Mboot就烧写完成了。

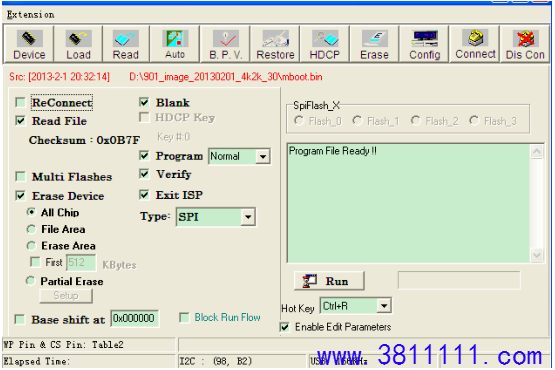

备注:对于图3. 6中“Auto”下的设置，一般就可以成功升级;特殊的，也可以设置如下图3.8 (即左栏选择
A11 Chip 模式)，这种设置方式，烧写Mboot更为彻底，少些时间要长一些。

图3.8
二、Mboot烧写系列二:(此方案适用628方案)
烧写方法二基本同方法一，只是文件的选择有差异，差异步骤有:

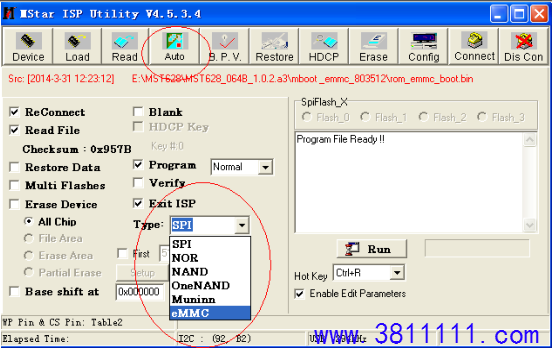

步骤7改为:点击下图红色ATUO界面，选择Type为eMMC如下图。

图3.9
下一页步骤8改为:选择文件如下图:
