V59工厂调试说明
1.1 进入工厂菜单
在电视正常二工作模式下，依次按遥控器“菜单,1,1,4,7”。直接进入工
厂菜单,按遥控器“上、下”键选择相应的选项，按“确认”键进入
下一级菜单，按“左、右”键进行调整。退出时按“退出”键即可。

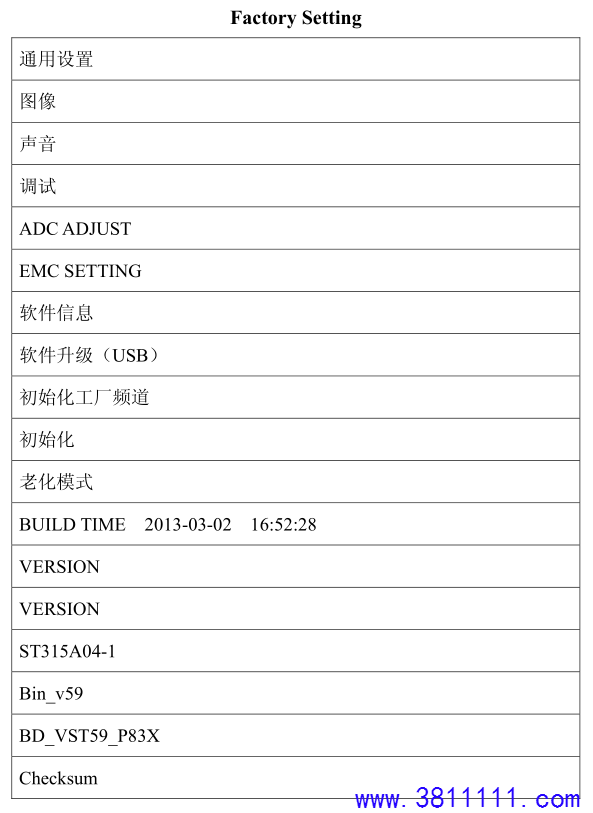

1.2 工厂菜单说明
工厂菜单主要为生产调试使用,大部分数据已经在开发过程中固定并
直接写入FLASH,生产使用主要有5项:白平衡调整( W/B ADJUST),
恢复工厂设置(INITTV )，老化模式(Burn Mode)，软件版本信息
(SW INFORMATION)，升级软件(USB)

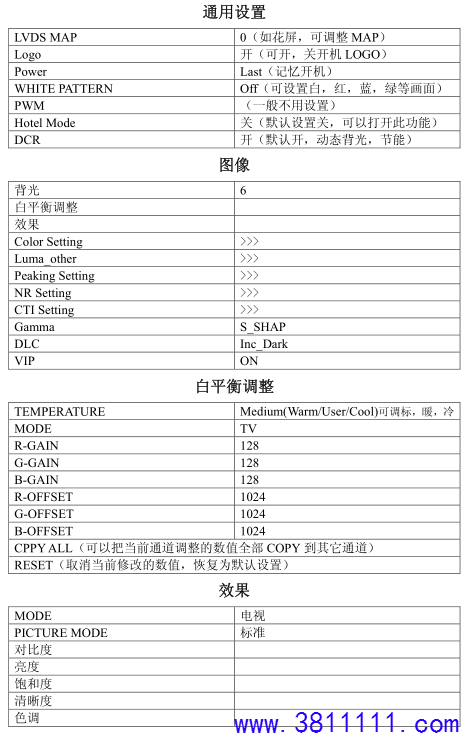

1.2.1 白平衡调整( W/B ADJUST)
进入工厂菜单后，按“上、下”键选择“图像”选项，再按“确认”
键或“右”键进入下一级菜单选择“白平衡调整”选项，再按“确认”
键或“右”键进入下一级菜单，通过调整R-GAIN/ G-GAIN/ B-GAIN
和R-OFFSET/G-OFFSET/B-OFFSETR的数值来调整整机的白平衡。
(一般情况下，软件已经针对不同型号的液晶屏调整好白平衡，生产
时无须再做调整，针对个别液晶屏差异，可以用手动调整)
1.2.2 恢复工厂设置(INITTV) 进入工厂菜单后，按“上、下”键
选择“初始化”选项，再按遥控器“确认”键或“右”键进行工厂复
位。(恢复工厂设置后，电视机进 入待机状态，按遥控开机即可。)
1.2.3 老化模式(Burn Mode) 进入工厂菜单后，按“上、下”键选
择“老化模式”选项，再按“确认”键或“右”键即可进入老化模式。
(用按键板关机后，再开机时电视机会自动退出老化模式。直接关电
源再开机不能退出老化模式)
1
1.2.4 软件信息(SW INFORMATION)
进入工厂菜单后，按“上、下”键选择“软件信息”选项，再按“确
认”键进入下一级菜单可查看“MANTIS NO,屏型号，升级程序名，
板卡型号，CHECKSUM"等信息。
1.2. 5升级软件( Software Update)
插入存有软件的U盘，软件的文件名必须是“bin_ v59.bin” (∪盘必
须插在USB端口)。按遥控器"菜单”键，再按左、右键选择“设定”，
再按“下”键选择“软件升级(USB)”选项，再按“确认”键进入
升级提示菜单，再按“左”键确认进行升级。升级完成后电视机自动
进入待机状态，待机指示灯亮，重新按“待机”键开机。
