创维26S15HM型液晶彩电黑屏故障检修
一台创维26S15HM型液晶彩电，使用中突然无光，但声音正常。

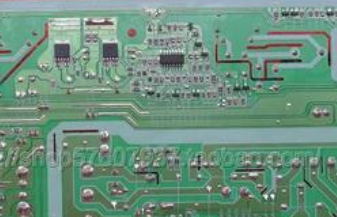

该机的电源背光二合一板(IP板)型号是5800-P26ATB-0050。待机时测得开关电源电路中的300V及5VSB电压正常，二次开机后开关电源输出的12V电压为12.3V，24V电压为25.6V，也基本正常。检查背光高压电路，发现24V供电保险F3开路，场效应管Q201短路。Q201，Q202为升压管，型号均为D609，如图所示。更换F3与Q201后试机，故障排除。

考虑到Q201.Q202安装在电路板背面，且紧贴塑料隔离板，散热效果不好，于是剪去Q201、Q202下面的绝缘片，以增加其散热空间。
