长虹ZLM41Gi机芯液晶彩电故障检修实例

例1：一台LED50C2080i型机，开机后声音正常，画面亮度暗。

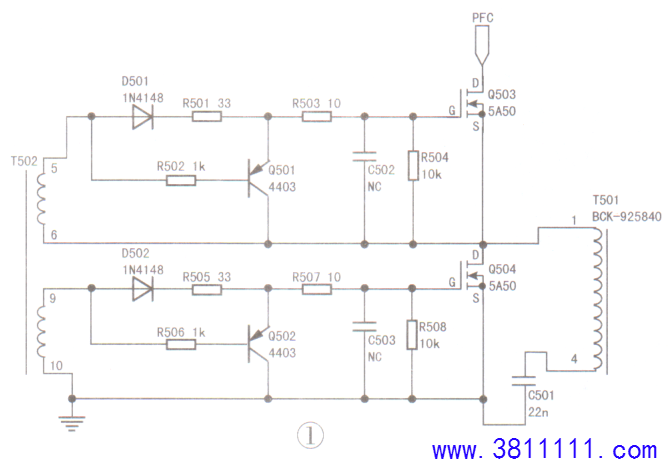

分析检修：根据故障现象分析，怀疑是电源板（型号是HSL35D-2MC400）背光驱动电路有问题。通电，测得电源板上的背光驱动输出电压只有80V，正常值约为126.2V。检查LED背光驱动电路，如图1所示，发现耦合电容C501鼓包。C501与功率管Q503.Q504及变压器T501初级绕组组成谐振回路，如果C501容量变小，将导致变压器中产生的脉冲电流减小，从而出现LED驱动电压降低的故障。更换C501后试机，故障排除。

例2：一台50]2S型机，开机后背光亮一下后熄灭，如此反复。
分析检修：测BL-ON信号为3.3V，BL-ADJ信号为0V。给BL-ADJ端强制加上3.3V电压，故障依旧，说明故障部位在背光驱动电路或背光源中。该机电源组件插座CON2中有两个LED+端，说明屏内有两组LED灯串。将CON2中两个LED-端短接在一起后开机，背光亮，但屏幕下半部分光栅偏暗，此时测得LED+端电压为138V，正常，说明故障系一组灯串异常导致背光电路保护所致。
拆屏检查，发现一组灯串中有一颗LED灯珠开路。因笔者手头没有同规格LED灯珠，于是换上一只贴片封装的4148型二.极管，装机试验，故障排除。
例3：一台LED65C10T（J03）型机，触摸功能异常。
分析检修：上电试机，触摸面框两侧快捷键能弹出快捷菜单，，点击左侧快捷菜单，部分快捷菜单起作用，但不够灵敏;点击右侧快捷菜单，能弹出，
但触摸无效。将触摸框USB插头插入笔记本电脑USB接口，电脑屏幕下侧的任务栏提示“检测到设备”，稍后提示“驱动安装成功”。尝试用手指在电视机屏幕上滑动，屏幕上的鼠标箭头能随着手指的移动而移动，说明触摸框正常，怀疑主板不良。检查主板（号：JUC6.690.00100466），发现集成电路UU9（USX2064）表面已炸裂。更换主板后试机，故障排除。
提示：该型主板涉及到多路触摸信号及USB接口分配，易出现触摸无效故障。
例4：一台3D46C2000i型机，不开机。
分析检修：上电开机，指示灯缓慢闪烁，二次开机没有反应。拆机检测，电源板输出的12V电压在3V~12V之间跳变。断开主板，12V电压恢复正常。在路测量主板.上的各组供电，未发现短路现象，怀疑电源板带负载能力差。此机采用FSPL35D-8M6型电源板，由于空载时12V电压稳定，说明稳压电路基本正常，重点检修恒流推动电路，结果发现电源芯片NCP1251辅助供电电路中的整流二极管短路，将其换新后试机，故障排除。

例5：一台LED32C2080i（L]2T）型机，连接不上有线网络，但无线网络连接正常。

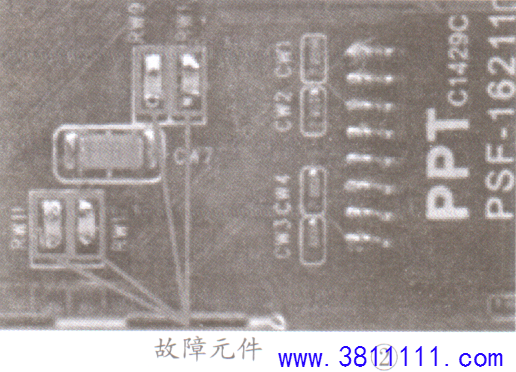

分析检修：怀疑系统有问题，但强制升级后故障依旧。该机有线端口与CPU之间接有几只电阻、电容和一-个网络滤波器，如图2所示。在路检
测，发现4只096系列85X的贴片电阻阻值异常。更换这几只电阻后试机，故障排除。


例6：一台LED48C2000i型机，三无。
分析检修：该机采用JCL35D-1MK型电源组件。上电，测得开关电源输出的12V电压为0V，但12V输出端对地不短路，判定开关电源有故障。测

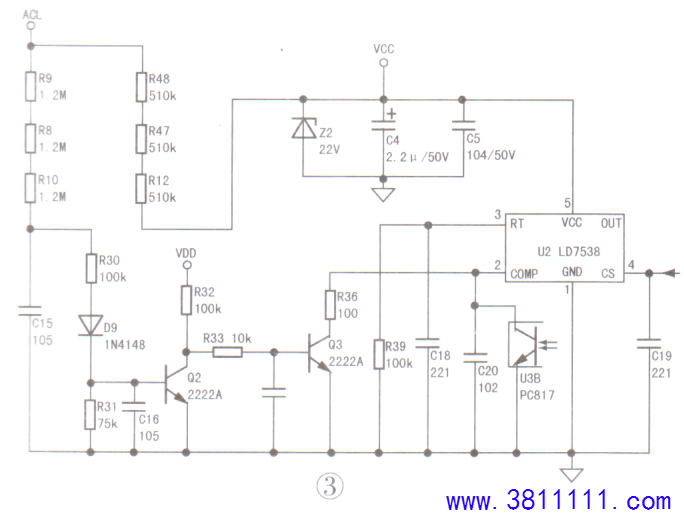

300V电压正常，但电源芯片U2（LD7538）⑤脚（VCC）电压为3.0V，明显异常。拆下U2再测，还是3V，说明⑤脚外围电路有问题，相关电路如图3所示。经查，稳压管Z2（22V）软击穿，更换Z2后试机，故障排除。
例7：一台LED55C2000i（LM2F）型机，不能开机。

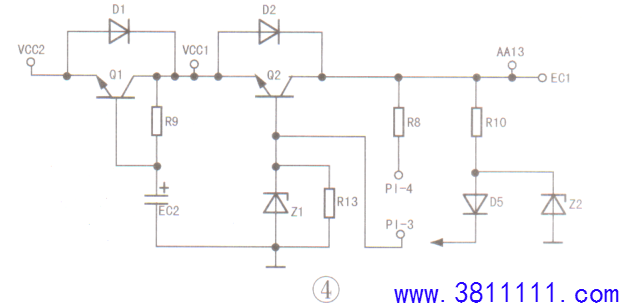

分析检修：此机采用MPL35D--2MI400型电源组件。测量主板上12V供电仅为5.5V，断开主板与电源板连接线，电源板输出的12V电压略有上升，说明故障在电源板上。检查12V稳压电路，如图4所示，发现Z2在路阻值异常。Z2采用SOT-23封装，其①、②脚接在一-起，取下测量其①、③脚的正反向阻值均为270Ω，②脚对①、③脚阻值都为∞。在Z2旁边有个Z1，封装形式相同，但Z1①.③脚的阻值约为7009，判定Z1损坏。Z1上标示为Y8，查询资料得知其型号为BZX84C22，实为3脚封装的22V稳压二极管。由于手头没有该元件，换上一只2CZ系列的22V稳压二极管后试机，故障排除。


例8：一台LED48C2080i型机，输入AV视频信号就自动关机。
分析检修：通电开机，试用其他信号源，图声正常。更换主板、电源板后故障依旧。分别断开遥控接收板、按键板、WIFI板试机，故障仍不能排除。仔细检查连接线没发现问题，最后拆机检查背光，发现一只灯珠微微亮，更换该灯珠后试机，故障排除。
提示：该故障的原因是输入AV信号后，由于图像亮度大，导致背光电流增大，LED驱动电路保护关机。

例9：一台3D55C2080i型机，开机后屏亮一下后黑屏，但声音正常。

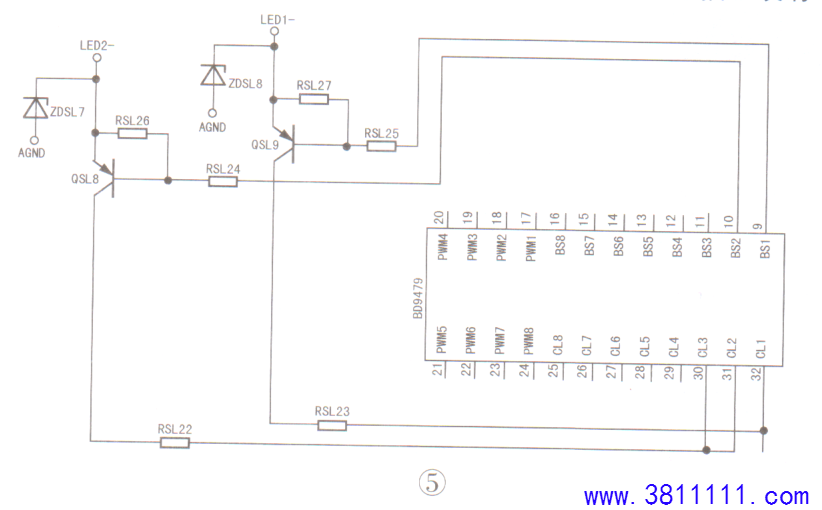

分析检修：此机采用FSPL35D--8MC160型电源板。根据故障分析，怀疑LED背光驱动电路有问题。断电，检测灯串接口电路.如图5所示，发现电阻RSL25（0Q）开路。更换RSL25后开机，测量背光驱动输出LED+电压高达90v，而电源板上面标注的LED+电压为68V;测开关电源输出的背光供电为57V，比正常值47V高出10V，怀疑电源板稳压电路有问题，但同由开关变压器T1输出的12V电压却很稳定。检查开关电源未发现问题，转向检查驱动电路。对比测量LED1-、LED2-端相接的恒流控制三极管QSL8、QSL9，发现QSL9的c.e极间断路，换新QSL9后试机，故障排除。


例10：一台3D50C2080i型机，三无。

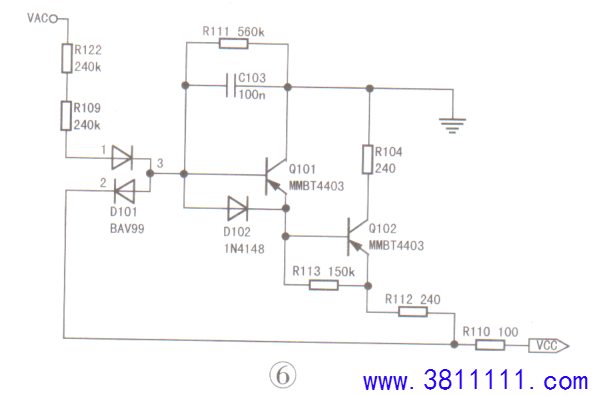

分析检修：本机采用HSL35D-8M7-160型电源板。通电检测，电源板输出的12V电压为0V，电源芯片U101（NCP1251）⑤脚14.5V供电基本正常，怀疑U101异常，但换新后故障依旧，这时测U101⑤脚供电居然只有5.4V。取下U101再测，该组供电还是只有5.6V，说明VCC供电电路中有元件短路，相关电路如图6所示。依次断开供电电路中的元件，当断开Q102（MMBT4403）后，U101⑤脚供电升到22V，判断Q102损坏。更换Q102、装上U101后试机，故障排除。

例11：一台LED32C2JDi（L]2T）型机，二次开机后，屏显“系统正在启.动....”界面后死机。

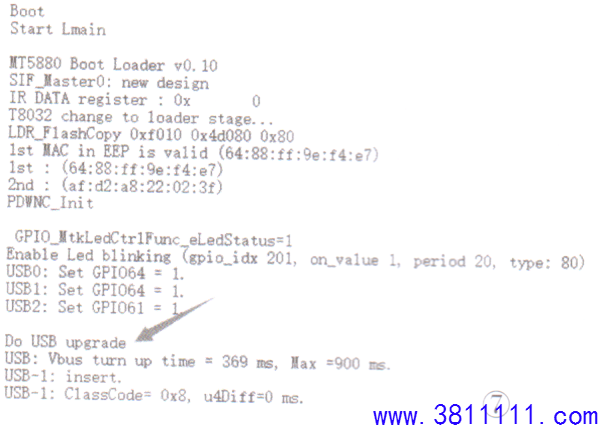

分析检修：接.上串口工具，显示的打印信息如图7所示，提示U盘升级。插上装有ZLM41GiJ1升级文件的U盘后上电，按本机按键或遥控二次开
机，不能升级;尝试写入引导程.
序，方法如下：打开FlashTool软件，连接.上电视机并加载引导程序，选择“NandFlash”分区写入，提示“Divisionbyzero";选择“MemoryCard"分区写入，提示“ReadeMMCIDFailed!”;选择“Dram写入”，正常，但写入后故障依旧，并且不识别U盘内的升级文件（无论版本高低）。

重新查看开机打印信息，未出现“DoUSBupgrade”字符，估计该机芯彩电升级到阿里系统后，U盘升级方法变更。按住电视机本机“电源”键后.上电，发现打印信息中出现“DoUSBupgrade"字符，并且屏幕提示“正在升级”。升级结束后重启，故障排除。
例12：一台LED55C2000i型机，开机后背光不亮。
分析检修：此机采用JCL35D--2MC400型电源板。通电，检测电源板输出的12V正常，背光驱动电路供电为70V，但LED灯串的LED+电压为

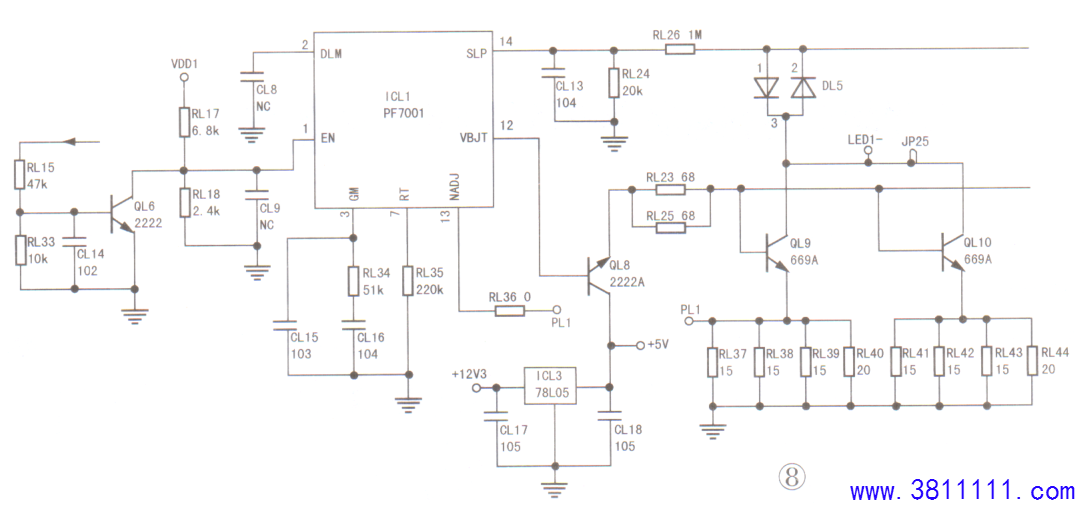

69.8V，说明背光升压电路未工作。该电路以ICL1（PF7001）为核心组成，如图8所示。上电，测得ICL1的①、②脚电压及供电均正常，但①脚电压
为12V，远高于正常值2.59V，判断②脚外接元件有问题。更换QL8（222A）后试机，故障排除。

例13：一台LED55B10TS型机，开机后屏显“电脑开机中”，但OPS无动作。

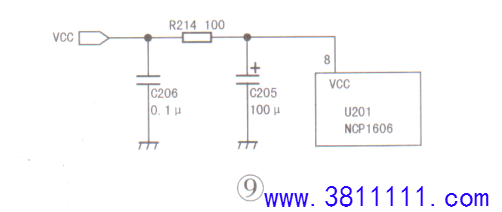

分析检修：测量OPS电脑供电电源板（型号：JY100S-1SF）上电容C201两端电压只有309V，说明PFC电路没有工作，并且+18V输出电压为0V。测量U201（NCP1606）⑧脚电压为0V，断电，测量该脚对地电阻不到201。检查U201⑧脚外置电路，如图9所示，发现电容C206漏电，换新C206后试机，故障排除。


例14：一台LED48C2080i型机，开机后屏幕一直显示“系统正在启动中”。
分析检修：先升级为最新版本软件V1.00238，但升级后故障依旧，，也进不去了，恢复出厂模式状态。接下来用低版本软件V1.0086升级后，能正常进入系统，但在工厂模式下字符为乱码，且无线网络能显示连接成功，但无WIFI标志。检测网络，发现网关.DNS、Internet、MAC值均无显示（网络正常），明显系统程序异常。本着先易后难原则，决定对系统进行初始化处理，因电视进不了Recovery（恢复出厂设置）模式，于是下载Android系统设置软件、Kingroot软件和大刀刷机工具，并拷贝到U盘中，再通过U盘将.上述软件安装到电视中。
接下来通过Android系统设置软件打开“USB调试”，再通过kingroot获取电视的ROOT权限，通过大刀刷机工具中的第三方刷机工具强制进入Recovery模式，进行缓存（cache）数据分区和清空所有数据操作后，再次用V1.00086版本软件升级。软件升级成功后，工厂模式字符及网络均恢复正常，系统自动进入在线升级后，故障排除。
