创维168P-R8T021-00电源板维修图解

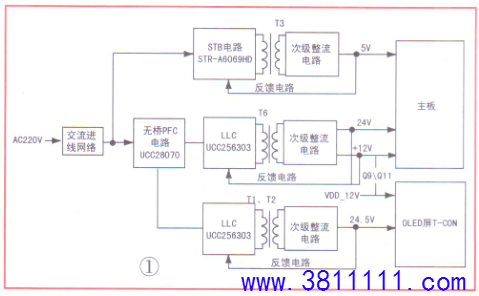

168P-R8T021-00电源组件在创维OLED电视5S9A（机芯9S94）上使用。该组件使用的主芯片：PFC校正块型号为UCC28070、一块UCC256303（U23）与T6组成12V（主板）。20V（功放）主开关电源，另一块UCC256303与T1、T2组成+24V大电流（11A）主开关稳压电路，为OLED屏组件供电;STR-A6069HD（U12）与T3组成5V.SB电源，为主板控制电路供电;其辅助绕组产生的电压为PFC.两主电源提供工作电压。电源信号流程见图1。

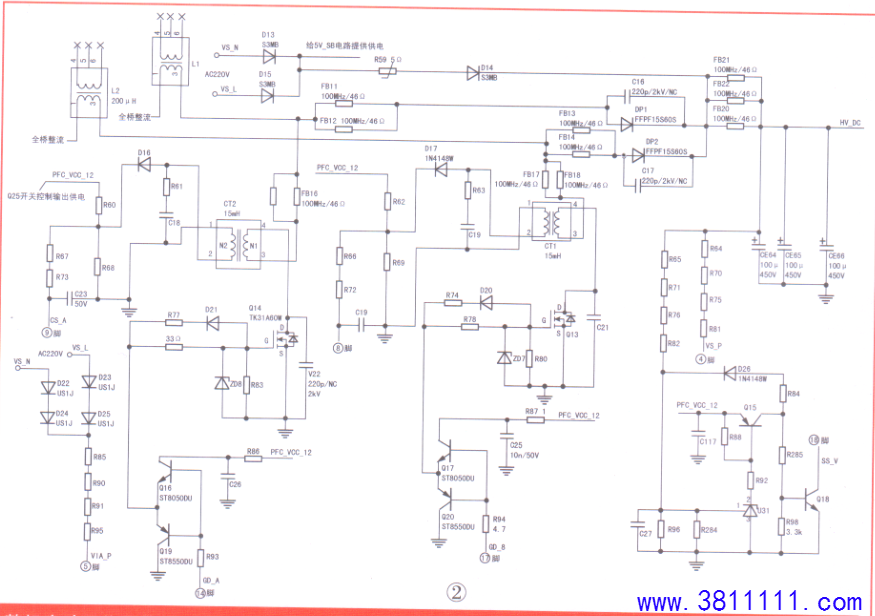

PFC校正块UCC28070：这是一款先进的功率因数校正（PFC）器件，集成了两个工作180°异相的脉冲宽度调制器（PWM）。其14、17脚外接双通道Q14、Q13开关管，储能电感L1、L2，整流管DP1、DP2，以及三只大电容CE64~CE66组成的PFC功率校正电路，CT1、CT2电感为功率管过零检测元件，见图2。UCC28070的①脚（CDR）外接电容C30，设置OSC振荡频率的振动幅度。②脚（RDM）设置OSC振荡频率的振动转换率，外接R112。电路通过两脚内电路对开关频率的调制控制，降低传导电磁干扰，而不仅是采用线路滤波器来实现。③脚（VAO），它是④脚内电压环路校正放大器的输出端，内与乘法器输入和零功率比较器相连接，也就是传统PFC电路中的电压误差放大输出补偿端。④脚（VSENSE），PFC电压检测输入端，内接误差电压比较器，外接分压电阻R64、R70等，正常时此脚电压为3V。⑤脚（VINAC），交流220V经降压、D22-D25单相整流后形成的脉动信号送入内乘法器，经IC控制14、17脚输出驱动信号相位。⑥脚（IMO）内乘法器输出端，此脚与地间连接电阻R113，可设置乘法器增益。⑦脚（RSYNTH），外接电阻设置内部电流控制系统向下倾斜的幅度，此脚电压达到5V时，内部电流系统禁用，同时⑧、⑨脚CSA、CSB过零检测信号接相应通道电路。CSB、CSA，即B、A两通道各自工作时电流感应输入检测端，限制B、A两通道峰值电流值和控制驱动电流的作用。如当14脚输出GDA使外部Q14组成电路启动工作时，CT2电感次级感应信号通过CSA通道去IC内电流合成器控制①脚驱动电流PWM脉宽，而B通道停止工作。10脚（PKLMT），设置⑧、⑨脚反馈峰值电流门限值，通过分压电阻R811、R819接13脚6V基准电压.上。11、12脚CAOB、CAOA为⑧⑨脚内电流误差放大器输出端，外接RC滤波元件，在此脚建立电压来补偿后接B、A驱动PWM相位。13脚（VREF），⑥脚基准电压形成，给IC内小信号处理单元等供电。14、17脚GD_A、GDB两驱动输出端，相位差180%。16脚地端。18脚（SS）软启动电容C42和由Q15、Q18、U31（TLI431）等组成的PFC过压及电流恒流保护电路。18脚电压具有钳位④脚反馈电压VSENSE的作用，当保护电路启动使18脚拉到0.6V以下时，立即禁用14、17脚GDA和GD_B输出。19脚接RT定时电阻，与内振荡器连接。20脚（DMAX）为最大脉宽调制占空比编程引脚，外接程控电阻。

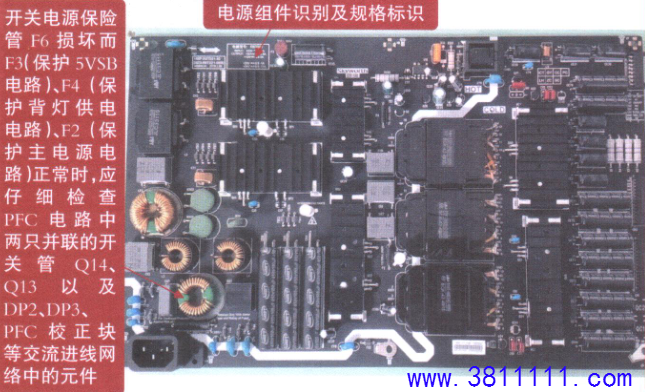

开关电源保险管F6损坏而F3（保护5VSB电路）、F4（保护背灯供电电路）、F2（保护主电源电路）正常时，应仔细检查PFC电路中两只并联的开关管Q14、Q13以及DP2、DP3、PFC校正块等交流进线网络中的元件。

整机启动工作又停机：查U12、T3组成的5V开关电压形成，细查5V滤波电容、⑤脚二次供电支路中元件、③脚AC检测电路中分压电阻及5V稳压电路等。另外，PFC校正电路输出400V电压不能低于380V，若低于380V，可出现自动关机、画面不稳定等故障，这时要查图2中相关PFC校正电路。

PFC校正块UCC28070的故障检修：PFC电路不工作，测三只大电容上PFC电压仅300V时：

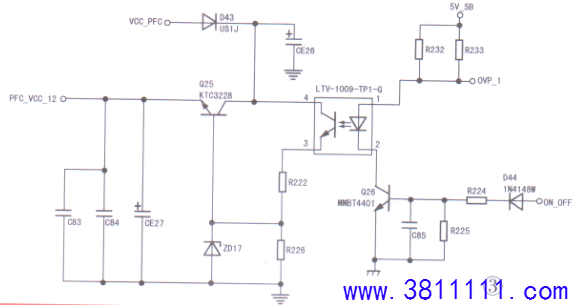

1、查15脚25V供电，不正常时，将图3中Q15的c、e极短接，若正常，查Q26、U15连接的电路，包括由Q1、Q6及ZD1~ZD3组成的OVP检测电路，见图4。
2、查13脚无6V基准电压，替换IC，以排除故障。
3，查⑤脚的3V脉动电压输出通道里多只固定电阻。
4、查⑧、⑨脚过零检测通道（两脚电压最高不过3.6V，通常为0.75V）及10脚分压电阻R118、R119及稳压管ZD9等。
5、检测18脚电压若低于0.6V，查Q15、Q18、U31组成的PFC故障检测电路。
6、查14、17脚驱动电路中元件、4脚PFC检测电路、19、20脚振荡元件或替换IC以排除故障。

开机有伴音，但黑屏：测CE69~CE77正端对地电压24V为0V时：
1.查24V整流元件Q21、Q24、交流电容C47及同步整流块TEA1995T。
2、查U8、T3、C62、C127组成的LLC振荡电路中这些关键元件。
3、查3脚有15V供电正常时12脚应有12V，若12脚电压异常，替换IC判定。
4、查⑥、⑦脚电流、电压检测电路中元件。5.查U10、U34及R195、R199、R220稳压电路元件排除故障。

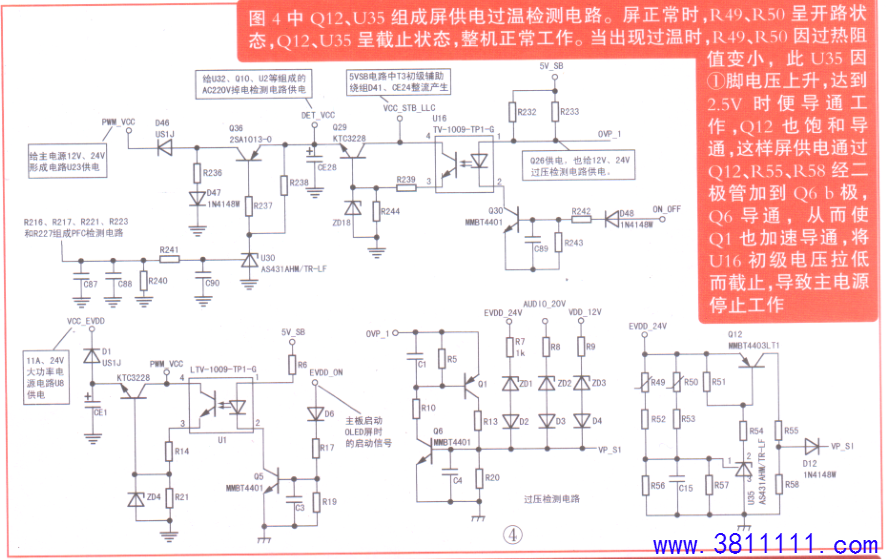

图4中Q12、U35组成屏供电过温检测电路。屏正常时，R49、R50呈开路状态，Q12、U35呈截止状态，整机正常工作。当出现过温时，R49、R50因过热阻值变小，此U35因①脚电压上升，达到2.5V时便导通工作，Q12也饱和导通，这样屏供电通过Q12、R55、R58经二极管加到Q6b极，Q6导通，从而使Q1也加速导通，将U16初级电压拉低而截止，导致主电源停止工作。


整机不工作、指示灯不亮：查5VSB开关电路。检测电源保险管F6完好，通电测接主板插座CN5②脚或电源板上CE20、CE21、CE38对地端5V电压为0V时，表明由U12（STR一A6069HD）与T3组成的开关电源工作异常。
1、查保险管F3是否损坏，若损坏需替换U12。2.F3正常时，测U12⑦、⑧脚300V高压供电，若不正常，查⑦、⑧脚外接元件及替换U12。
3、查②脚AC检测通道分压电阻R202、R203、ZD15等，此脚内接6.4V稳压管。
4、查④脚接5V稳压控制电路U13、U29等元件。
5、查⑤脚供电，正常时为15V，若不稳定，应查变压器T3初级辅助绕组连接的R204、R205限流电阻、D40整流管及CE23、CE42滤波电容等，⑤脚电压低于8V时，IC便停止工作。5V开关电源部分电路见图5

整机指示灯不亮，保险管F6严重损坏：除检查进线网络PFC电路外，测保险管F2（T3.15AL250V）若损坏，此时要细查U8及Q22、Q23组成的LLC振
荡电路中元件

U8（UCC256301）③脚电压在13V~26V间都能工作，本机此处为15V。14脚相对16脚电压应为12V。
14脚电压达200V左右，表明LLC电路已工作。④脚正常时电压应为3.05V，若此脚电压低于0.87V或高于4.03V，LLC电路停止工作。若④脚电压高达3.76V时，IC会反复重启，所以维修此电路时要特别留意④脚外接电路.⑥脚电流检测值超过4.03V时，IC将因OCP过流而保护。⑦脚谐振电压检测端，此脚电压超过3.02V，IC将因OVP过压而保护。


OLED屏组件所需24V电压形成：由U8（UCC256301）和Q22、Q23、T1、T2及电容C62、C127组成的LLC桥式功率转换电路工作后，在T1、T2次级通过同步整流块TEA1995T与Q21、Q24构成的整流电路工作，在滤波电容CE69~CE77上得到稳定的11A、24V大功率电压供给屏组件。图6是此IC组成的电路图，①脚HV，本可用作监测AC电压，实际未用.②、13脚为定位标识。③脚VCC为供电端，此电压来自Q5、U1等组成的开关电路。④脚BLK，用于检测PFC，外接多只分压电阻R303等。⑤脚FB接U10光耦、U34组成的24V稳压控制电路，稳定此电源输出24V。⑥脚ISNS，LLC振荡回路振荡电流经C59、C60降压后，由R330、C67等RC元件微分后送入IC同步校正LLC振荡电路。⑦脚VCR，取样LLC振荡电容
C62上端，由此取样电压经IC控制LLC驱动信号幅度。⑧脚BW，该引脚用于感应通过偏置绕组的输出电压。感应电压用于输出过压保护。⑨脚软启动。10脚LO，输出下管驱动Q23驱动。11脚地。12脚RVCC内部LDO输出12V。①脚给上驱动管栅驱动电路供电。⑤脚输出驱动信号给上驱动管Q22。⑥脚接Q22、Q23中点（浮地）。此外，24V输出多只电容上并联的电阻R124~R127、R130、R134、R137、R138等，给屏及滤波电容提供电荷快速泄放通道。

维修提示：1、测量图7中U23的12脚电压有12V是判定IC质量的关键之一，若③脚供电正常，而12脚无12V，IC无虚焊，基本可判定IC也损坏。2、④脚为PFC检测端，PFC电压经降压电阻R319~R322及防尖峰干扰电容C140等。此脚正常电压应
为3.05V左右，太低或太高，IC将停止工作。3.12V、24V输出为0V时，不能进行正常开机。判定故障是否因IC变质引起，采用通电瞬间测10、15脚驱动脉冲出现否，若出现，表明IC内振荡及信号驱动通路正常，故障可能因⑥、⑦脚之一外电路故障引起。⑥、⑦脚为LLC振荡电路电流及电压检测电路，电压取自C106上端。检修时，注意检测⑥、⑦脚外接电路。4.12V、24V为0V时，检查10、15脚驱动电路中元件，建议取下测试，因电路中接有MOSFET管Q34、Q35。

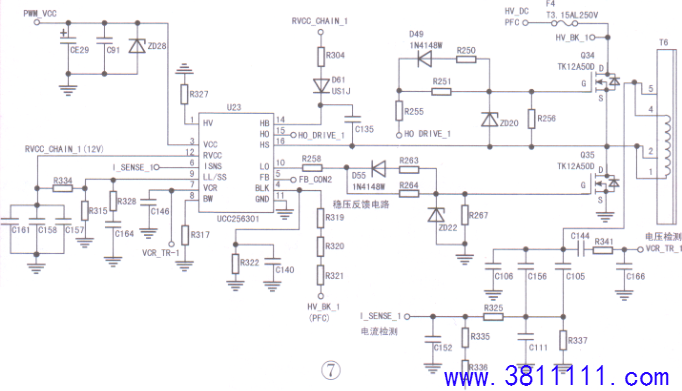

12V、24V形成电路：由U23（UCC256301）与上、下驱动管Q34、Q35、T6、C106组成LLC谐振功率转换电路，见图7。此电路工作，通过设置T6次级绕组的整流、滤波元件工作，便得到整机主板信号处理电路及伴音功放工作所需的12V、24V两路电压。此IC③脚供电PWM_VCC来自图4中Q30、U16、Q29、Q36组成的开关及稳压电路。当5VSB电路工作后，主板控制系统工作，用户启动电视，此时有开机信号ON使Q30饱和导通、光耦U16导通，5VSB开关变压器T3初级辅助绕组感应整流产生的电压VCCSTB_LLC经U16给Q29b极供电，经Q29与ZD18组成的稳压电路后，从Q29e极输出，经AC检测控制后得到稳定的电压，再经U30、Q36后形成PWM_VCC接U23③脚。U23得到此电压后，内部LDO调整电路工作，从12脚输出12V电压供IC内低电压工作电路工作，同时通过R314、D61降压隔离后送入14脚内上驱动管栅驱动电路。IC若正常工作，14脚电压将初始的11.3V提升至200V左右，这是判定LLC电路工作的关键测试点
