如何在线升级 MTK5327 系列机型的应用主程序
1、升级工具软件 MTKTools 的安装与设置
1.1 MTKTools 驱动程序的安装。
图1
MTKTools2.48.07.rar 软件压缩包包含了 MTKTool 的 2.48.07 版本
CP210x_VCP_Win2K_XP.exe 为调试升级工具 CP210x 的驱动程序。
安装驱动程序,安装过程中选择默认安装即可。
图2

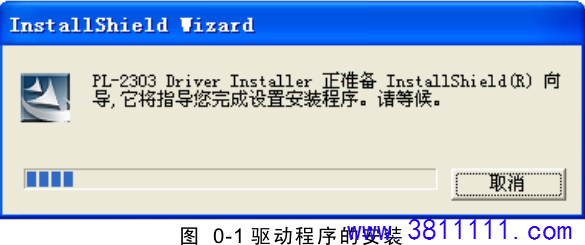

图 0-1 驱动程序的安装
MTKTool 的 2.48.07 工具软件可直接使用其执行文件,建议路径为英文。
1.2 调试、升级工具的硬件设备连接

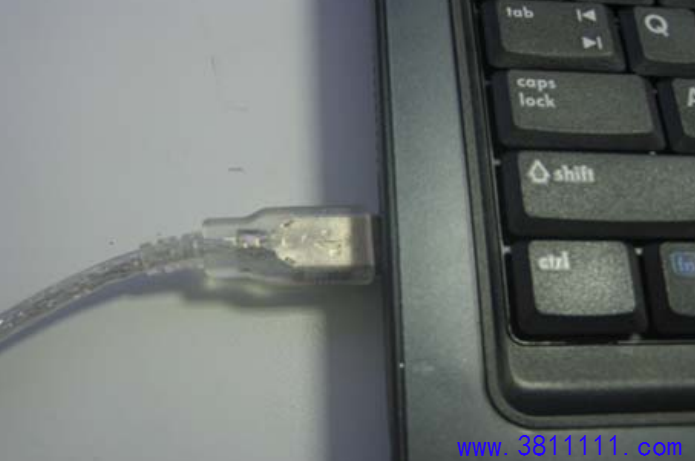

用 USB 转串口线将电脑与电视相连。其中,USB 端连接电脑,串口端连接电视。
图3
如果是初次连接,电脑将初次识别 USB 硬件设备,将 cp210x 的安装目录加入扫描目录,
Windows 会找到驱动自动安装(需要安装两次驱动)。如图 2-2、2-3 所示。
图4

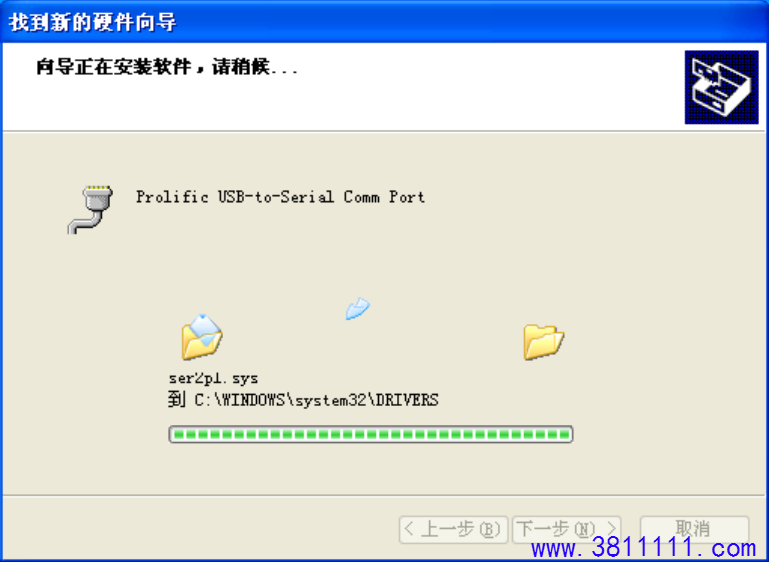

图 0-2 初次链接下载板时的硬件向导

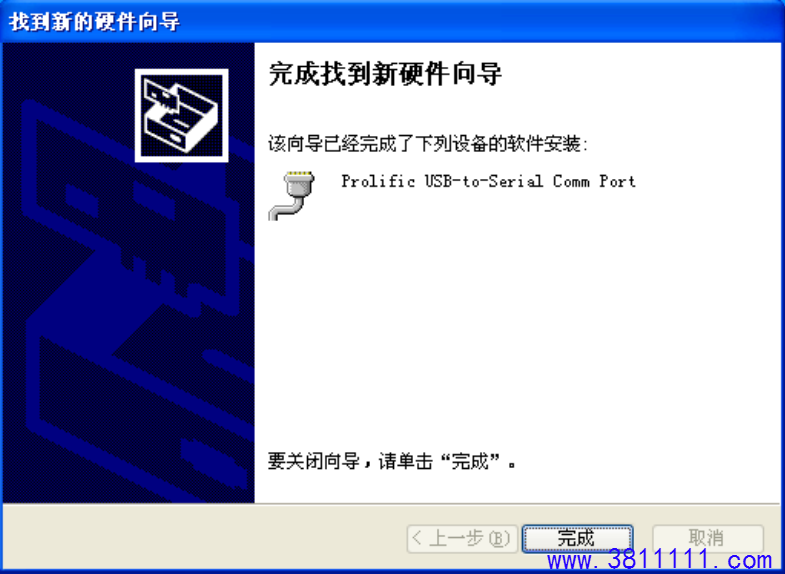

图5
图 0-3 安装成功以后的提示框
1.3 MTKTool 工具的使用

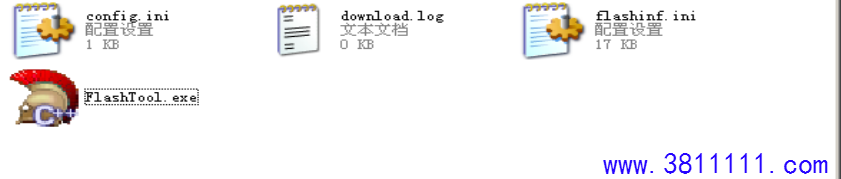

MTKTool 工具是一个绿色免安装软件,该文件夹下共有如下文件:
图6
其中,MtkLog
文件夹下存放着 MtkTool 的使用记录,用户每运行一次 MtkTool,MtkTool 将会把用户的运行
时间记录在以文件运行时间为文件名的 txt 文件中,便于用户跟踪。如图所示:
图7

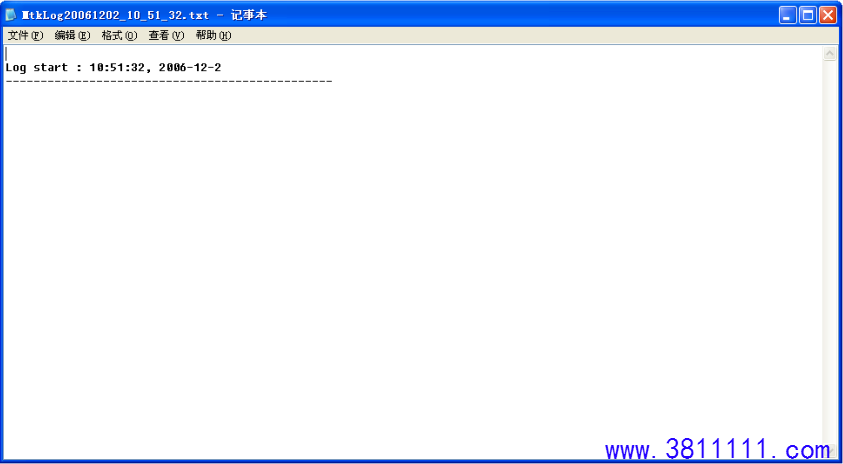

图 0-4 MtKTools 日志文件
将电脑与电视机连接以后,双击 ,
图8
打开 MtkTool 工具 。如果出现如
下错误(如图 2-5),则说明相应的端口没有设置好。
图9

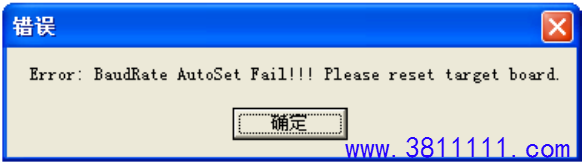

图 0-5 硬件与电脑没有连接号提示错误信息
我们暂时忽略这些错误,点击确定进入 MtkTool 主界面,如图 2-6 所示。在本例中,芯片
类型为 MT5327,软件中选中则 MT5327。从 MTKTool 中可以选择如下设置:
当前 Flash 芯片型号;
电脑与芯片通信的端口;
通信的波特率;
要进行升级的*.bin 文件;
“Browse”可以选择要升级的文件;
“Upgrade”进行升级;
其他区域选择默认设置。

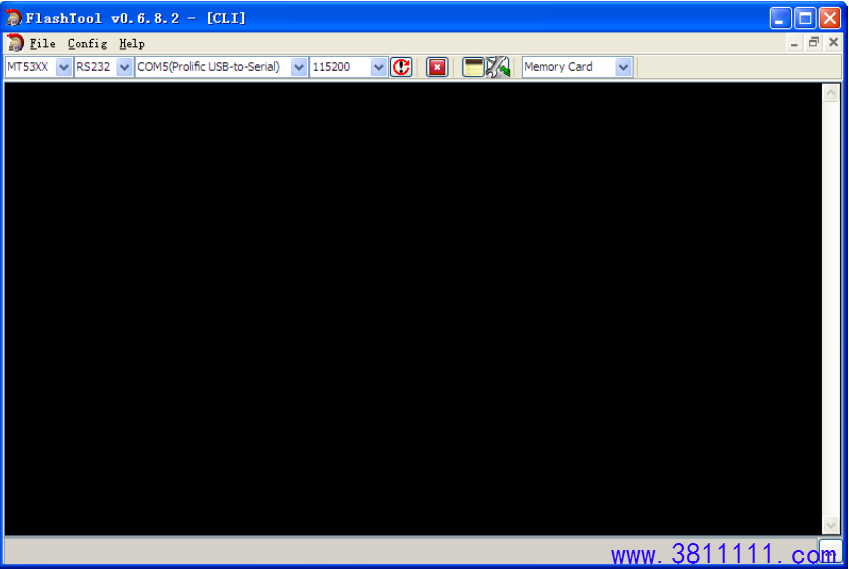

图10

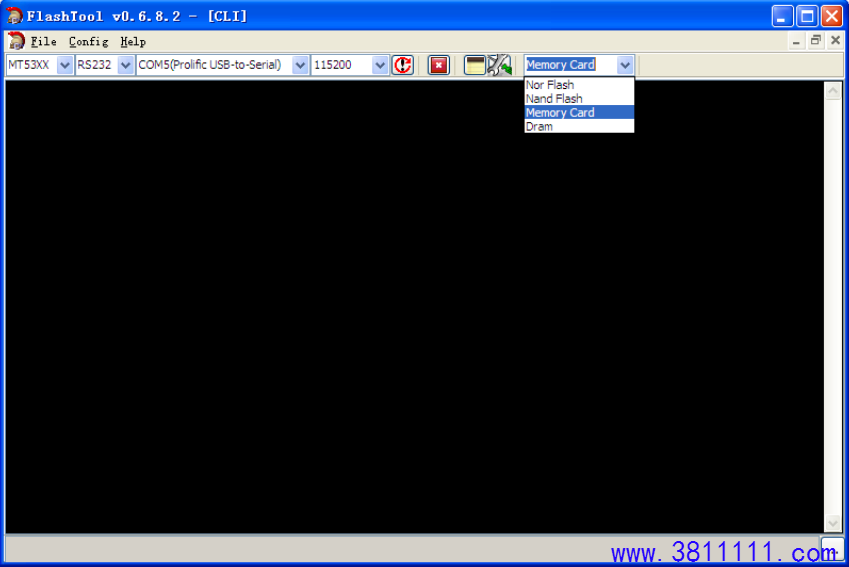

图 0-6MTKTool 主界面
打开“设备管理器”,查看是哪个端口连接了电视设备。
图11
图 0-7 电脑中的计算机管理中可以查看到已经安装好的硬件信息
图12
图 0-8MTKTool 设置
在本例中,COM4 连接了电视设备,所以在 MtkTool 工具上的端口选择下拉框中选择
COM4。
同时根据芯片类型,选择相应的波特率。本例中波特率选择 115200,“Auto Set Flash
BaudRate”选择自动。
注意:要根据 Flash 芯片类型,决定是否将“Window”菜单下的“Auto Set Flash BaudRate”
选项去掉。
点击按钮“Browse”,选择升级文件所在的目录,添加升级文件,然后点击“Upgrade”进
行升级。升级成功后,出现界面信息下图所示。
图13
图 0-9 MtkTool 升级成功显示界面
1.4 出错信息解决方法
无法连接
1.4 出错信息解决方法
无法连接

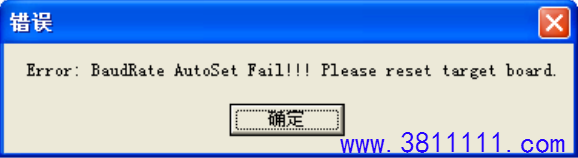

如果第一次使用,因为没有选择正确的 COM,所以会出现以下错误窗口。同时,如果 COM
没有正确的设置,也会出现下面的窗口。
解决方法:选择正确的 COM 端口。
图14
图 0-10 无法连接硬件的提示信息
另外:如果电视没有开机、或是硬件连接出现问题,也会提示此信息。
程序运行出错
如果程序出错,造成电视死机,有些情况下会使 MTKTool 无法响应用户操作的错误,甚
至在“任务管理器”中也无法将 MTKTool.exe 进程删除。
解决方法:
将电脑端 USB 口连线拔掉,在“任务管理器”中将 MTKTool.exe 进程删除。
重启电脑。
2、通用的在线升级的硬件设备
2.1 软件下载工具型号一

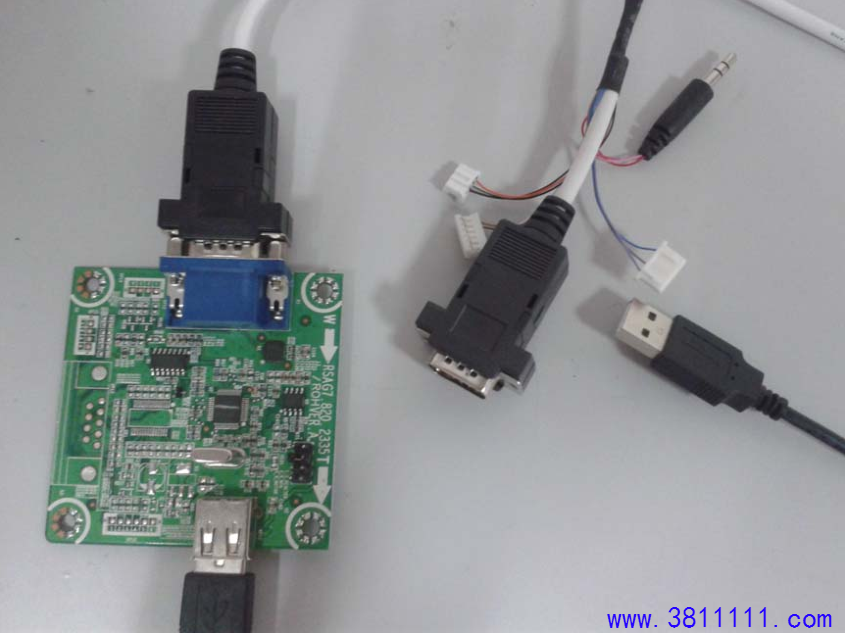

图15
图 0-11 工具型号一
3、 硬件连接
3.1 下载工具与电脑进行连接
3、 硬件连接
3.1 下载工具与电脑进行连接

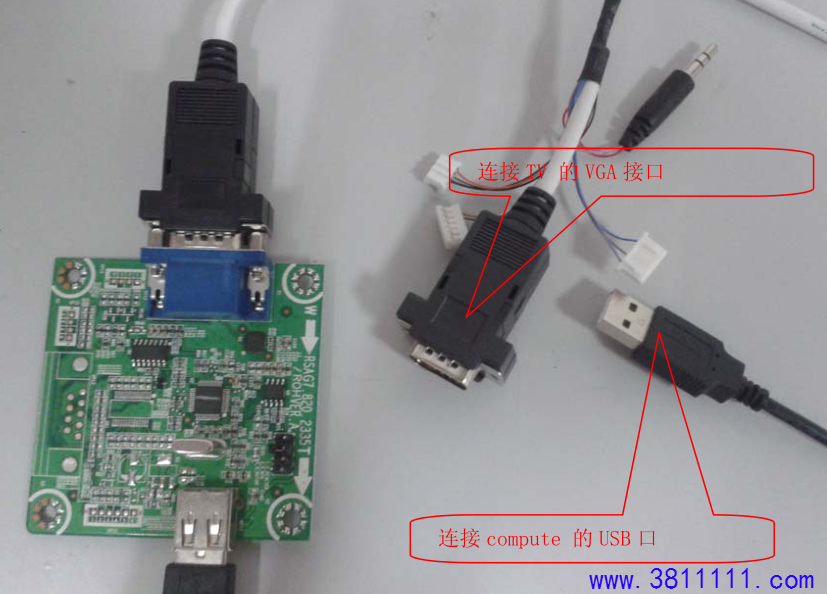

直接将升级工具(型号一)的 USB 端插入电脑的 USB 接口。
图16
图 0-12 下载工具与电脑相连
3.2 利用型号一下载板与 MTK5327 硬件板连接

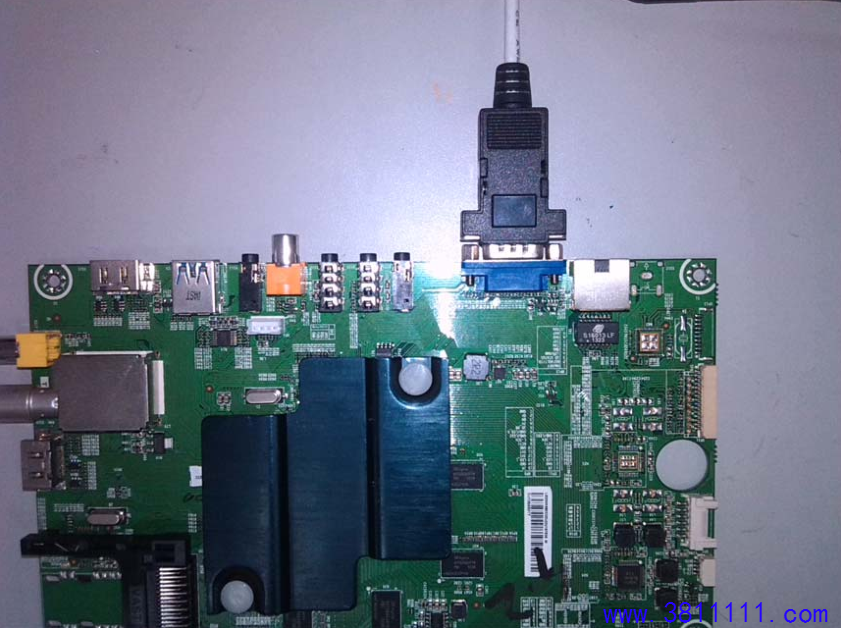

将型号一下载板的 VGA 接口端与 MTK5327 主板相连。
图17
图 0-13 利用型号一下载板与 MTK5327 连接
4、loader 升级
MTK5327 的 loader 必须在线升级,步骤如下:
安装 MTKTool 在线烧写工具;
按照要求连接电脑和将要升级的电视主机;
运行 MTKTool,依据 MTKTool 的使用规范进行升级;
升级结束。
C、利用 USB 升级 MTK5327 主程序
使用 USB 对 MTK5327 芯片进行升级,所要升级的文件必须放在优盘的根目录下,名字必
须为:upgrade_loader.pkg
利用 USB 升级的步骤如下:

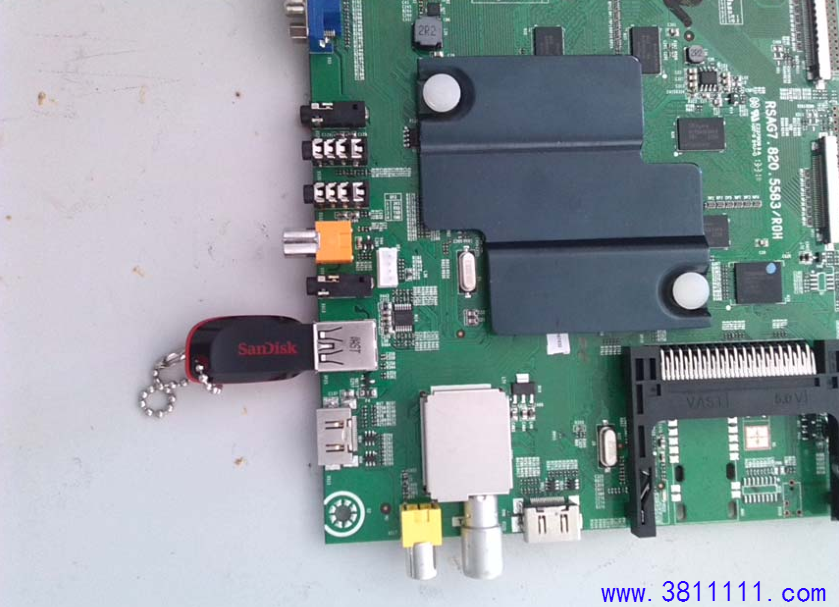

1)将 MTK5327 的升级软件放入 U 盘的根目录下,名字为 upgrade_loader.pkg
2)将数据优盘插入电视的 USB3 接口,重启机器,自动升级。
图18
图 0-14 利用 USB 升级 MTK5327 主芯片

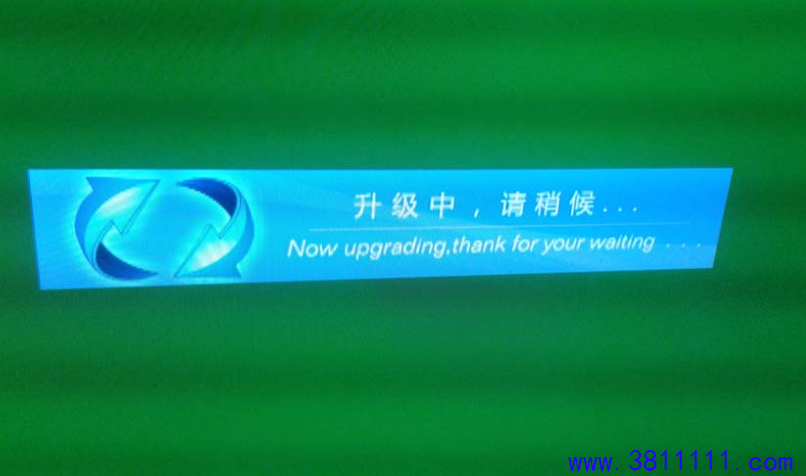

图 0-15 升级提示,插上 U 盘后直接开机即可出现如图所示的升级提示
图19
图 0-16 升级提示界面
