自制修电磁炉的好工具机内假负载

[复制链接]

管理员

Rank: 9Rank: 9Rank: 9

帖子
655
主题
336
积分
43918
在线时间
442 小时
注册时间
2013-6-30
最后登录
2020-7-25
QQ
发表于 2020-7-5 17:58:17 | 显示全部楼层 |阅读模式
在电磁炉维修工作中,我们发现测量接通市电的电磁炉电路板、特别是测LM339各脚的电压时,哪怕是表笔和管脚时间极短的碰触,也很容易造成IGBT的瞬间饱和导通而击穿损坏。相信修过电磁炉的同行们有同感。而IGBT的价格比较贵,在维修测试的过程中,损坏了一只IGBT的话,对于一个以家电维修为生的维修工来说是极不划算的!这也是很多家电修理店不愿修电磁炉的主要原因。为了避免IGBT屡换屡炸,我们有必要自制电磁炉维修专用工具。

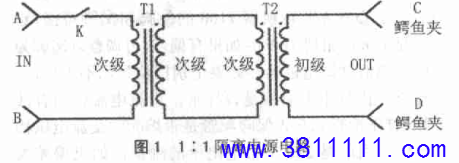

首先要制作的是1 : 1的隔离电源(当然也可以买现成的,但考虑到电磁炉修理收费不高,我们选择自制):找两只相同报废的收录机上用的30W左右的电源变压器,按图1连接在A、B端接电源插头,C、D端各接个鳄鱼夹以便灵活使用。

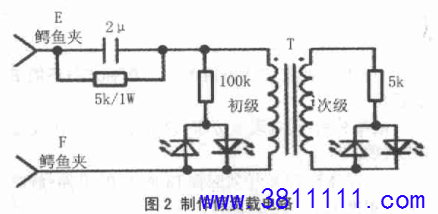

再要制作的是假负载,市场上没有成品卖的,只能自制。如图2所示。
图1中T1、T2为普通12 V电源变压器(可用图2中的T),2 μF 电容是从报废的电磁炉板上拆下的MKP电容,电阻没特殊要求,二极管用普通3 mm发光管;E、F端也接上鳄鱼夹。

检修时,用假负载接在电路板的OUT1和OUT2上,代替线盘,接通220V隔离电源,倘若电路没有故障的话,待机状态下四只发光管是不亮的。按下开机键后,四只发光管是以一-定频率(机型不同,频率不同)闪亮;如果有发光管常亮或者是不亮,都说明电路有故障,等着你排除,故障未排除之前,千万不要直接接通市电,否则将损坏IGBT、桥堆,扩大故障范围。当你有足够的经验时,还可以根据发光管闪亮的亮度和频率来判断电路的工作状态。
出有了这两个工具,就不用担心检修过程时二次损坏IGBT管了。
储日这样的两个工具,加快你的维修速度,降低了你的维修成本:让你获得名和利的两个工具,你有什么理由拒绝呢?快动手吧!

看帖是修养,回帖是美德,认真回帖是对他人的尊重。发帖也是一种辛勤的劳动、付出,请在分享他人的劳动成果的同时,来一句 ‘谢谢’ 真的不会花费很多的时间,却体现出你接人待物的基本素质与涵养。

高级工程师

Rank: 10Rank: 10Rank: 10

帖子
2495
主题
73
积分
19847
在线时间
310 小时
注册时间
2008-7-21
最后登录
2020-7-24
发表于 2020-7-6 10:50:25 | 显示全部楼层
感谢楼主分享好工具---
