求一个18VLED灯电路图!

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
812
主题
197
积分
6169
在线时间
308 小时
注册时间
2010-11-12
最后登录
2024-10-14
QQ
发表于 2020-7-3 12:58:13 | 显示全部楼层 |阅读模式

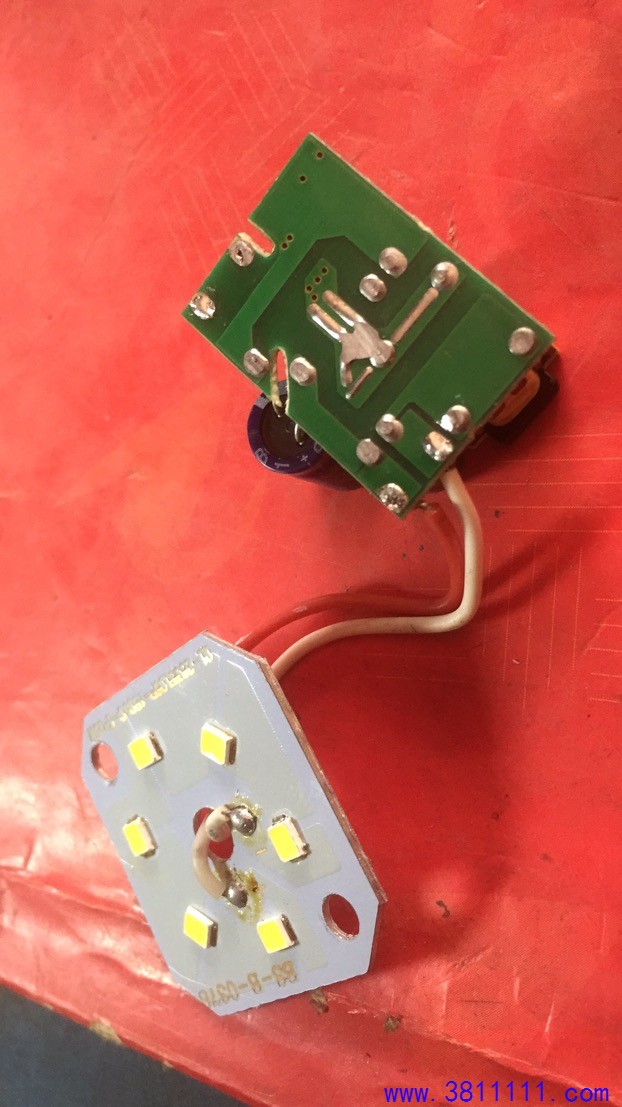

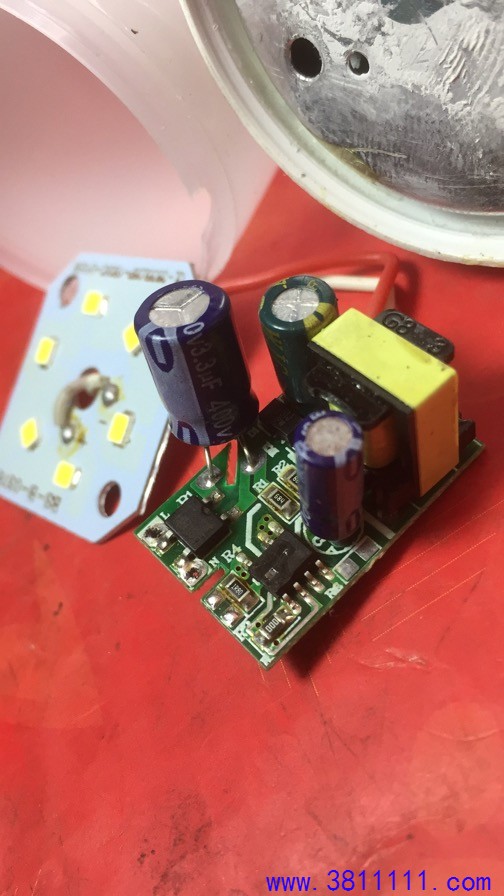

求一个18VLED灯电路图!前天打雷打坏了10多个LED灯,灯珠是2830的灯珠串联,2830每个灯珠电压3V,供电应该18V,也就是220V转18V电路,市上卖每个灯也不贵就5元一个,全部买也就80多元不到100元,但没生意闲着无聊想修好他,没有原装电路图也行,只要是六个2830串连能用的电路就行,谢谢! LED灯01.jpg LED灯02.jpg

管理员

Rank: 9Rank: 9Rank: 9

帖子
740
主题
398
积分
51182
在线时间
516 小时
注册时间
2013-6-30
最后登录
2022-10-2
QQ
发表于 2020-7-3 17:58:30 | 显示全部楼层

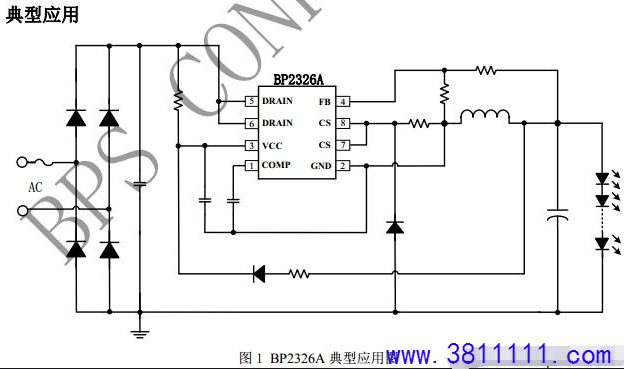

BP2326A典型应用图

这种电路图属于恒流驱动电源,输出多少电源关系不大,主要参数是输出电流。
看帖是修养,回帖是美德,认真回帖是对他人的尊重。发帖也是一种辛勤的劳动、付出,请在分享他人的劳动成果的同时,来一句 ‘谢谢’ 真的不会花费很多的时间,却体现出你接人待物的基本素质与涵养。
回复 支持 反对

使用道具 举报

管理员

Rank: 9Rank: 9Rank: 9

帖子
740
主题
398
积分
51182
在线时间
516 小时
注册时间
2013-6-30
最后登录
2022-10-2
QQ
发表于 2020-7-3 18:05:14 | 显示全部楼层

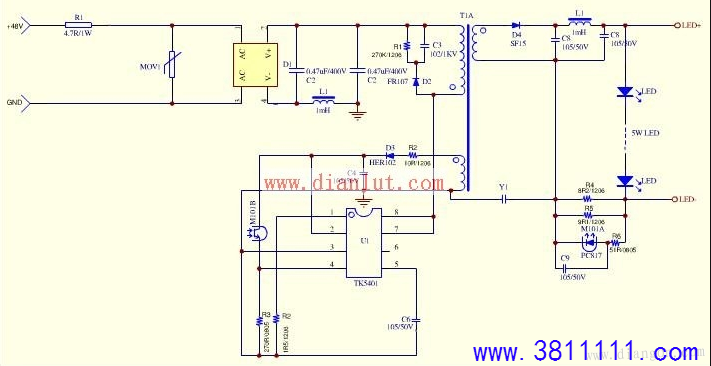

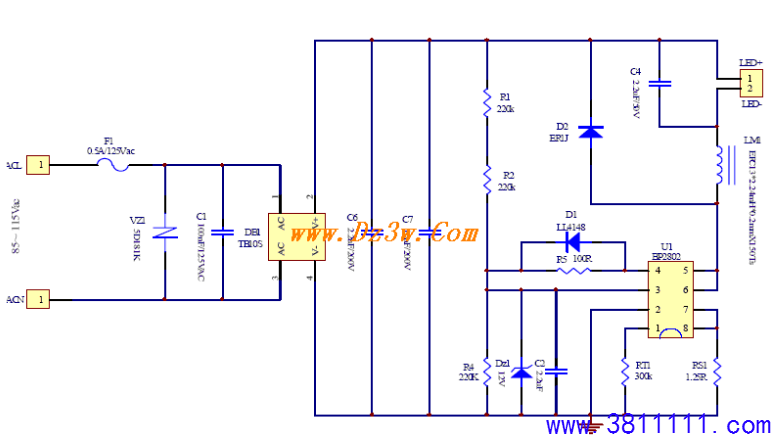

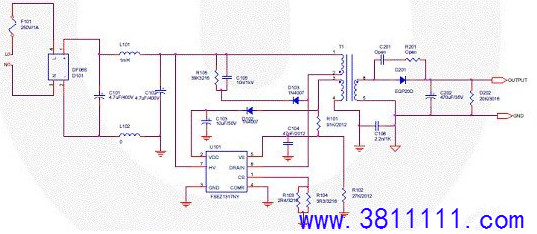

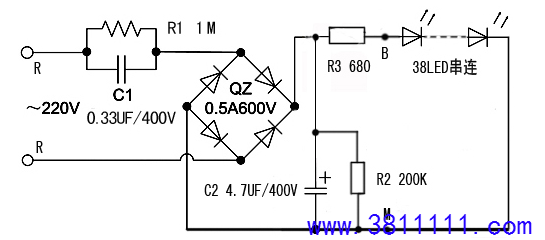

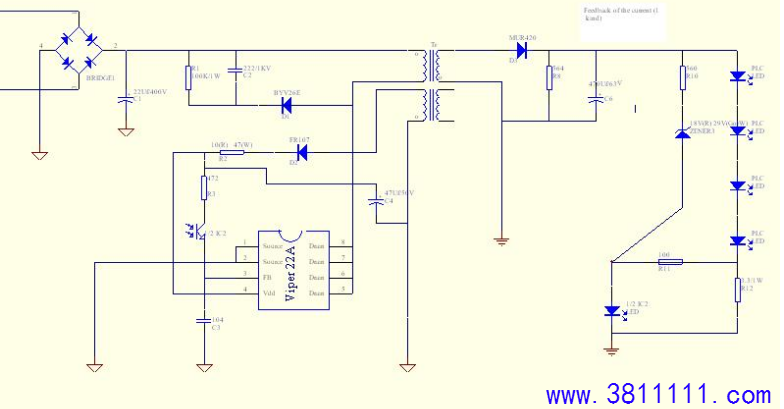

QQ截图20200703180001.png QQ截图20200703180146.png QQ截图20200703180230.png QQ截图20200703180325.png QQ截图20200703180433.png
