求个萍果手机数据线内部电路图

李慧玲 · 发表于 2020-6-16 11:22:33

求个萍果手机数据线内部电路图，萍果数据线用不了多久就坏，我拆开看插手机这端就一只场管和一个6脚芯片，不知这芯片和场管型号，插充电时，时充时不充的闪，我以为是线接触不良，拆开看线接触很好，另换新线焊上还一样，我想是这6脚芯片和场管有问题了，求型号和图纸，我家里有十多根线都这样，不想买新求修了试一下！

南召修电视 · 发表于 2020-6-17 16:40:14

这个图片可以看清原件型号

南召修电视 · 发表于 2020-6-17 16:47:50

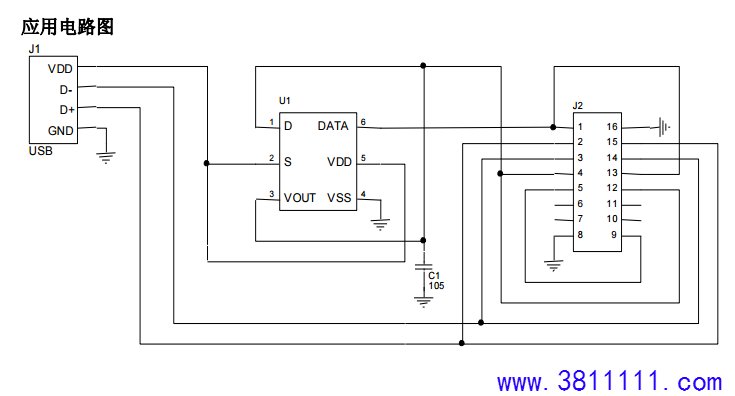

lightning数据线内部电路图 lightning数据线内部电路图.png

lightning数据线内部电路图2 lightning数据线内部电路图2.png

李慧玲 · 发表于 2020-6-18 09:12:35

谢谢管理员！正是我要的！

李慧玲 · 发表于 2020-6-18 09:21:30

南召修电视发表于 2020-6-17 16:47
lightning数据线内部电路图

lightning数据线内部电路图2

谢谢了！我就要他了！在大众网说的多有得最了！
