创维65Q6A型机(机芯:8N01),二机不开机的故障维修方法

南召修电视

哦鱼一台创维65Q6A型机(机芯:8N01),二机不开机。
分析检修:上电查看开机打印信息,显示如下红字符所示,提示DDR与主芯片通讯异常。

↑↑↑↑cmdcrossborderfound↑↑↑↑
Error: qsen. wrap_ _dly_ be_ reg- 15.
Error: First read fail.
Error: First read fail.
Error: First read fail.
Error: First read fail.
Error: Bist fail or timeout.
Error: Bist fail or timeout.
Error: Bist fail or timeout.
Error: Bist fail or timeout.
Error: Bist fail or timeout.
Error: Bist fail or timeout.
Error: Bist fail or timeout.
Error: Bist fail or timeout.
↑↑↑↑param cross border found↑ ↑↑↑
New Panel Structure
Panel name - 7626- -6506AL-T001 b8Mode50Hz-C
Panel Power GPI0. MSB-1 , LSB-20
Pane| BackL ight GPI0- 33032

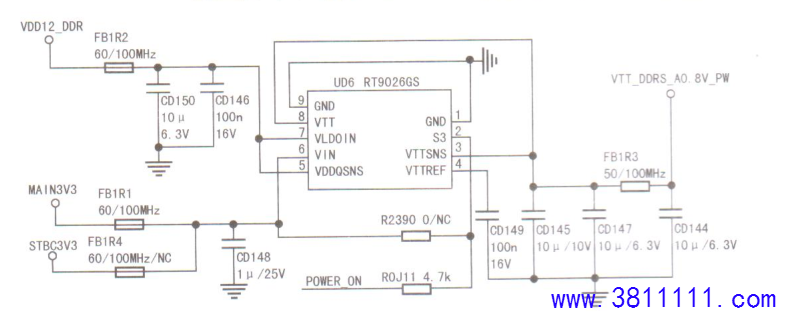

测量DDR的供电与基准电压，发现以UD6（RT9026GS）为中心的DC -DC电路输出的0.6V电压异常。该DC-DC电路将1.2V转换成0.6V,
作为DDR基准电压，如图4所示。检查UD6外围元件均正常， 怀疑UD6损坏，换新后试.机，故障排除。

闫峻

这种高水平的维修本人还看不懂，努力学习吧。谢谢分享。
