康佳LED32HS05型液晶电视不开机故障检修
一台康佳LED32HS05型液晶电视，上电后红、绿指示灯交替闪烁，但不开机。
上电，测得开关电源输出的12V电压在8V~9V之间波动，100V电压在120V左右波动，Power端电压在2.2V左右波动。断开开关电源与主板相连的

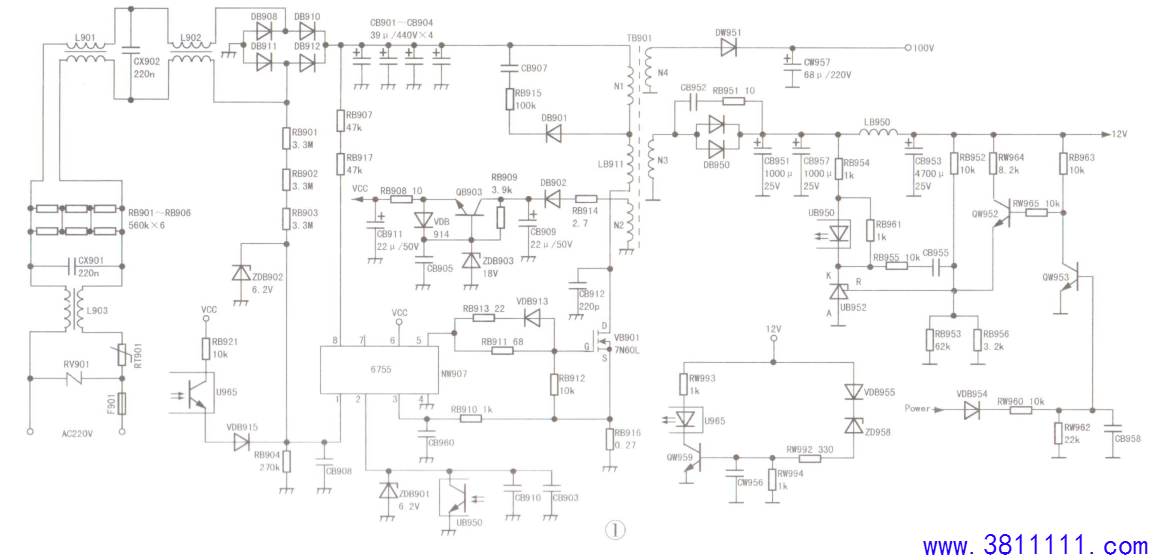

Power线，即让开关电源不受CPU控制，上电后测得12V电压在5V~6V间波动，100V电压在68V左右波动，怀疑开关电源有问题。该机电源板为二合一板，板号为34007905，实绘开关电源电路如图1所示。

220V交流电通过保险丝F901后，经电感L901~L903，电容CX901、CX902，电阻RB901~RB906滤波后，由二极管DB908、DB910~DB912桥式整流，在滤波电容CB901~CB904上产生约300V直流电压。该电压一路通过开关变压器TB901的初级绕组N1加到开关管VB901的漏极，另-路经启动电阻RB907、RB917送到电源芯片NW907（6755）⑧脚。NW907恒流源给⑥脚外接电容CB911充电，当⑥脚电压达到10V时，芯片启动，⑤脚输出开关脉冲，通过电阻RB911送给VB901的栅极，开关电源启动。
N2绕组两端产生的感应电压，经电阻RB914限流/二极管DB902整流，在滤波电容CB909上产生约31V（开机时）直流电压，再经以三极管QB903为核心的稳压电路稳压后，产生17V直流电压，通过电阻RB908送到NW907⑥脚，取代启动电压。
N4绕组两端产生的感应电压，经二极管DW951整流，在滤波电容CW957上产生100V（待机时63V）直流电压，供给背光电路。N3绕组两端产生的感应电压，经二极管DB950整流，CB951、CB957、LB950、CB953滤波，得到12V（待机时6.2V）电压，供给主板。本电源开/待机控制是由CPU控制三极管QW953的导通和截止来实现的。待机时，CPU的Power端输出0V低电平，QW953截止，QW952导通，此时电阻RW964与取样上偏电阻RB952
并联，100V端电压降为63V，12V端电压降为6.2V（仍能满足CPU正常工作的需要）。开机后，CPU的Power端输出3V高电平，QW953导通，QW952截止，RW964不起作用，开关电源输出12V和100V电压。
稳压过程:当12V电压升高时，分压电阻RB953、RB956两端电压升高，即三端精密稳压块UB952的R极电压升高，则K极电压下降，光耦UB950①、②脚内部二极管发光增强，③、④脚内部光敏管的导通程度加深，NW907②脚电压下降，其⑤脚输出的驱动脉冲占空比下降，则VB901在一个周期内的导通时间变短，TB901储能减少，次级输出电压下降，达到稳压的目的。当12V电压下降时，其稳压过程与上述相反。尖峰吸收电路由电容CB907、电阻RB915、二极管DB901组成。
12V过压保护:当12V电压过高时，稳压二极管ZD958击穿，三极管QW959导通，光耦U965导通，此时NW907①脚电压超过5.2V，NW907进入保护状态，⑤脚停止输出驱动脉冲，实现12V过压保护功能。
市电欠压保护:当市电电压过低，电阻RB904两端电压小于0.7V时，NW907因①脚电压小于0.7V而进入欠压保护状态，关闭⑤脚驱动脉冲输出。
过流保护:当流过开关管VB901的电流过大，RB916两端压降达到设定阈值时，NW907进入过流保护状态，关闭⑤脚驱动脉冲输出。
检查12V滤波电容及稳压环路，未见异常。测NW907⑥脚电压在11V左右波动，QB903的基极与集电极电压均在11V左右波动，当检查vcc
供电电路时，发现二极管DB902开路，将其换新后故障排除。
维修提示:当DB902开路后，NW907仅得到启动供电，而无法进入正常工作状态。同时，NW907的⑥脚内部启动供电通过RB908、VDB914及RB909加到QB903的b、c极。所以，DB902开路后QB903的b、c极仍有11V左右的电压。
