索尼KLV-40J400A型彩电自动关机，电源指示灯隔2s闪8次的维修
一台索尼KLV-40J400A型液晶彩电，开机后图像正常，但伴音中有噪音，约2s后噪音突然变大，随即声像全无，此时电源指示灯闪烁8次后停
2s再闪8次，如此反复。

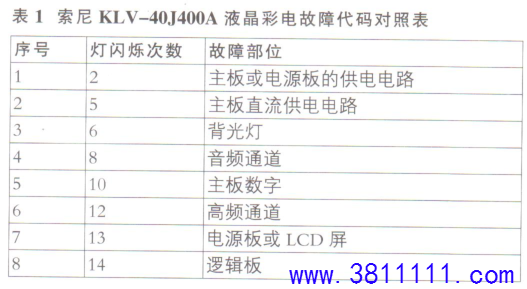

首先查看该机的故障代码表（见表1），得知故障部位在音频通道中。上电，测量音频电路供电，发现在开机瞬间15V电压正常，噪音增大后该电压迅速降为0V。断开电源板的负载，将一只1kΩ电阻跨接在电源板上的“POWER-ON”脚与“STBY3.3V"脚之间后强制开机，上电，测得各路输出电压正常且稳定，由此判定音频电路有故障。

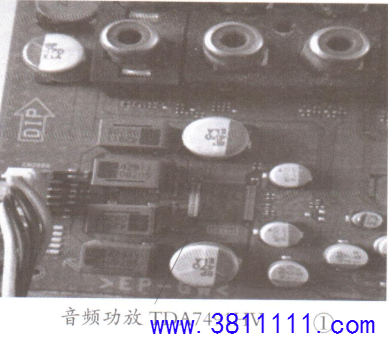

该机功放采用D类音频放大器TDA7491HV，如图1所示。

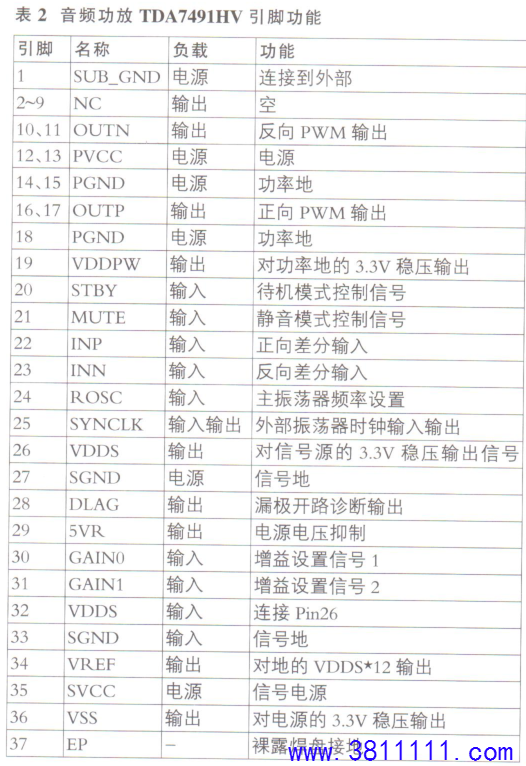

TDA7491HV（其引脚功能见表2）在16V供电、6Ω负载的状况下，输出功率可达20W。
检测功放块外围元件，未发现异常。根据故障现象分析，怀疑功放块内部电路异常，引起热机后短路，导致电源板过载保护，从而出现声像全无现象。更换TDA7491HV后试机，故障排除。
