创维55G7200液晶电视机（8H87机芯），开机后很快又自动进入待机状态的维修

南召修电视

一台创维55G7200液晶电视机（8H87机芯），开机后很快又自动进入待机状态。

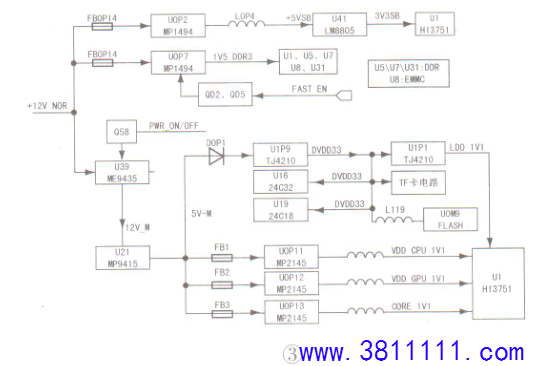

分析检修:怀疑该机软件有故障，但强制升级后故障依旧。该机主板的供电系统如图3所示。上电，测得电源组件输出的12V电压正常，但DC-DC转换块UOP13（MP2145）输出电压仅0.98V，偏低，怀疑故障因它引起。检测UOP13③脚（FB）端连接的分压电阻RS48、RS50.RS51及L1V滤波电容C1P56、C1P57，发现电感L1P10下方的印制板变黄，怀疑L1P10变质，将其换新后试机，故障排除。
UOP13输出电压为主芯片内核供电，如果该电压不稳定，则会导致系统误控，从而出现本故障。UOP13⑧~13脚为供电端，10~12脚为接地端，
①、⑨脚（sw）为内部高低边开关管中点，外接电感L1P10。⑦脚（PG端）为开漏输出端，正常时呈高电平，异常时呈低电平。⑥脚为脉冲驱动宽度调制（PWM）与脉冲频率调制（PFM）选择端，当此端电压高于1.2V时为PWM模式，低于0.4V时为PFM。⑤脚为使能端，当该脚电压超过1.6V时，IC启动。④脚（RAMP）为锯齿波振荡端，外接振荡电容C69。③脚（FB）为反馈端。
提示:在检修创维55G7200彩电自动关机故障时，若测得主板上各DC-DC块输出电压正常，则检查由Q56与R271~R273、CM90等元件组成的复位电路，然后检查时钟振荡器X4、用户存储器、DDR、EEMC等电路。
