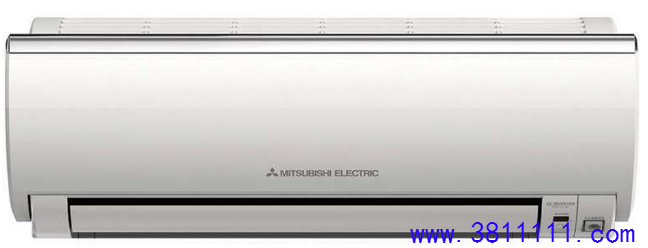

一台三菱电机MSZ-ZC09VC全直流变频空调，上电开机，内机运转，外机不工作。
故障检修:上门检查，用户反映该空调已使用8年都正常，开机后内机工作，3min后外机不工作，内机运行指示灯由亮变闪烁。查看内机壳张贴

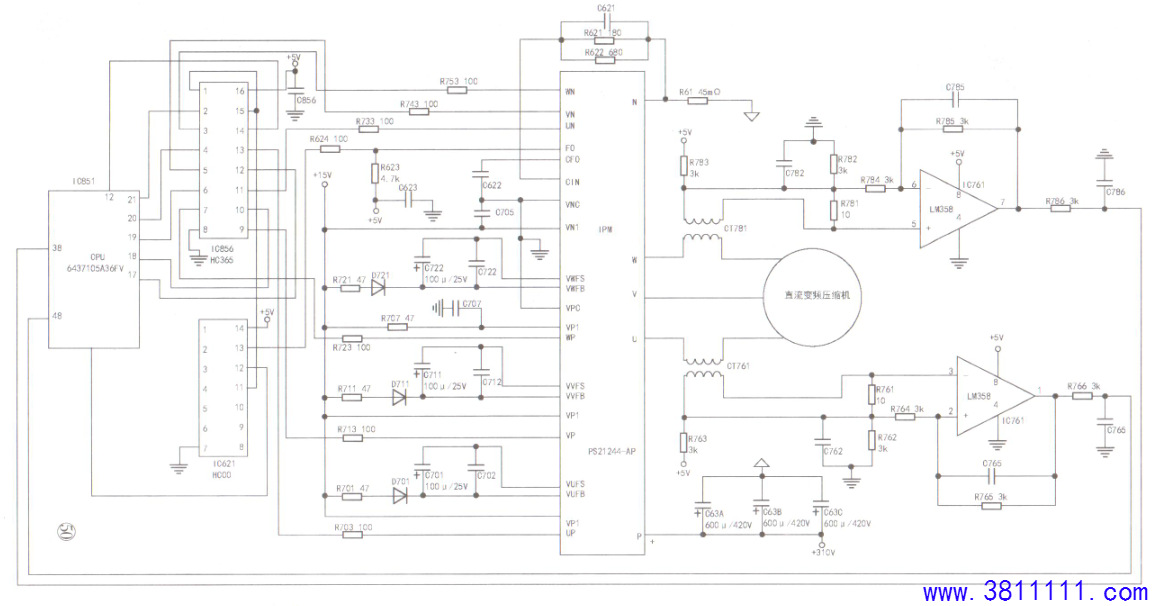

的维修资料得知，属于通信故障。测量内机接线端s与N间的直流电压为0V，测量内机L、N之间电压为AC220V，外机L、N之间电压为AC220V，说明内机继电器能吸合，交流供电正常，而外机S与N之间直流电压为0V，表明问题，应该在外机。继续对通信电路检修，测量电解电容C603两端电压为+24V，但是电压相对比较稳定，不会有过多摆幅，往后检测PC601的①脚(光耦内部发光二极管的阳极)电压也为约0V，说明问题肯定出在CPU、R604、TR602、R606.光耦PC602以及+5V供电组成的外机发送电路。逐一检测，发现PC602光通量衰减严重，次级不导通。为了验证，专门给PC602的初级接入1.5V干电池的电压，次级仍然显示高阻抗，不导通，所以可以确定PC602损坏。将PC602更换后测量S、N之间通信直流电压在DC9V~DC23V之间，测PC601输入级的①脚(阳极)在DC9V~DC23V之间摆动，机器修复!
提示:光耦直接损坏、炸裂的很少见，更多的是使用一定年限后，出现光衰减严重，光通量变差导致工作异常或不工作。维修时，可以人为给光耦初级加电压，测量次级是否有变化，或者直接使用替换法，这样会见到立竿见影的效果。更换时注意，周边线路密集，而且是贴片元件，应该规范、小心操作，避免损坏双面板。
|
|
