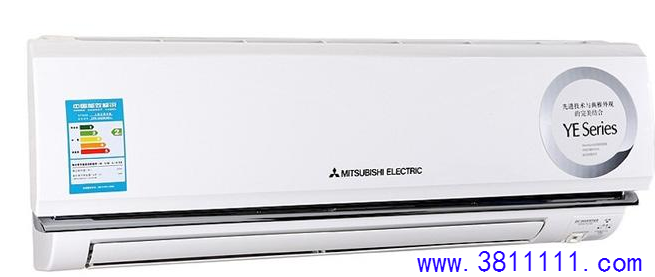

一台三菱电机MSZ-ZC09VC全直流变频空调，压缩机一启动就马上停止，外机LED指示灯每隔2.5s闪烁1次。
故障检修:.上门检查,打开外机壳,观察红色的LED指示灯每隔2.5s闪烁1次,查看在外机壳变频板盖.上的维修资料表明过电流保护。
测量压缩机三端绕组(U.V、W)两两之间的阻值均约为1.6Ω左右，说明压缩机绕组正常,为了进一步确定是压缩机卡缸还是变频板问题,拔掉压缩机接线柱的电气连接线，接上由三只灯泡串联组成的假负载进行验证,上电开机,灯泡亮了一会后马上熄灭,因此可以判定故障在变频板。观察变频板模块以及各元件,未见虚焊.元件烧毁或鼓包的现象。测量IC856的①、15脚为高电平4.9V,明显不正常,正确应为低电平,什么原因导致高电平呢?再查1C621的12脚为高电平,13脚为低电平,测量IPM的FO脚为低电平,说明IPM模块保护。开机状态下测量IPM的CIN脚电压为0.72V,明显过高,IPM保护。但是测量各电阻未见异常,当然由于R61电阻阻值小,而万用表测量精度不够,怀疑R61电阻变大导致,采用替换法，选用0.045Ω的水泥电阻更换,故障排除。
提示:维修变频空调经常遇到电阻变质导致阻值变大,从而出现空调异常。如果遇到某些一般仪表难以检测的较小阻值的电阻，建议采用替换法直接替换,这样可以快速维修。
|
|
