充电电路的疑惑

江中维修

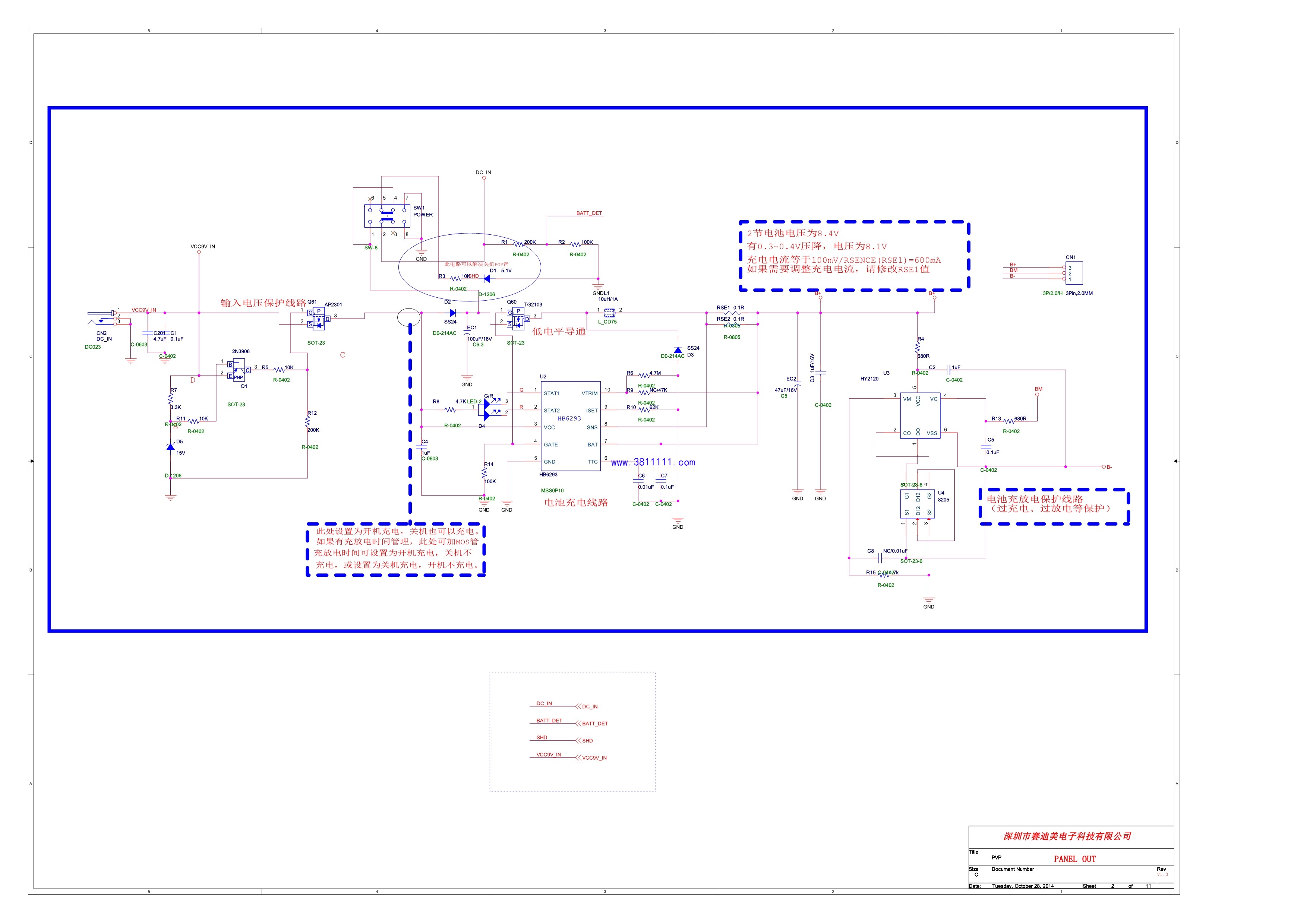

下面的图，当12V输入时，电池通过HB6293驱动Q60给电池充电。而D2的作用是防止充电器拔掉220V端而DC插头没有拔，会形成电流通过DC插头向充电器倒流。当拔掉DC插头后电池是怎样通过Q60为整机供电？难道Q60在没有驱动信号的情况下，可以反向导通向整机供电？不懂这个原理，请多多指教。谢谢
2.pdf (94.71 KB, 下载次数: 9)

2020-4-14 21:21 上传

点击文件名下载附件

南召修电视

Q60内置了一个二极管，知道了吧。

江中维修

终于明白，Q60和HB6293是不能用任何元件可以代替的。我将Q60装上机，但没有装HB6293,于是，插上电池开机，板子冒烟了，一看是Q60因大电流损坏了。这个板子报废了，只是因为充电电路无法修复。中国人太利害了，只坏一个小元件，整机报废。
