创维22L08iW型液晶电视黑屏故障检修

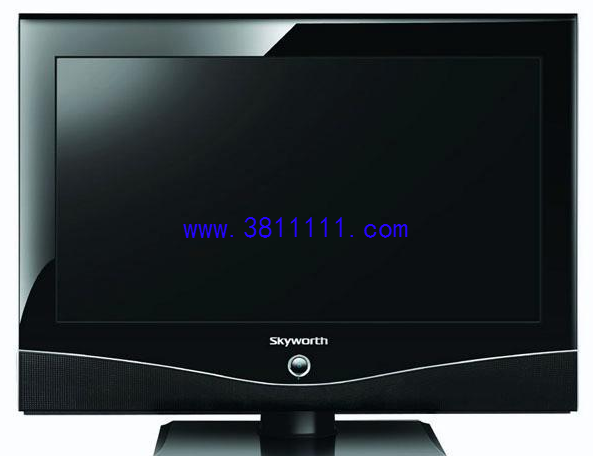

一台创维22L08IW型液晶电视，二次开机后伴音正常，但背光不亮,无光栅、无图像。
拆机目测，电源二合一板（板号为168P-P24AWN-00.5800-P24AWN-0000）上无明显损坏的元件。上电，测得主滤波电容C166（120μF/450V）两端电压为300V，开关电源次级输出的5V和12V电压正常。用自制的背光灯管点灯器检测灯管发光正常。在检测中发现,当灯管点灯器的12V供电取自该机电源二合一板时，灯管不亮，由此可判断12V供电电路有问题。
断电，焊下12V滤波电容C76、C77（均为2200μF/25V）和C80（470μF/25V）检测，发现C77、C80均无容量，换新后试机，故障排除。
