康佳32F3300CE型LED液晶电视DC-DC电路分析与故障检修

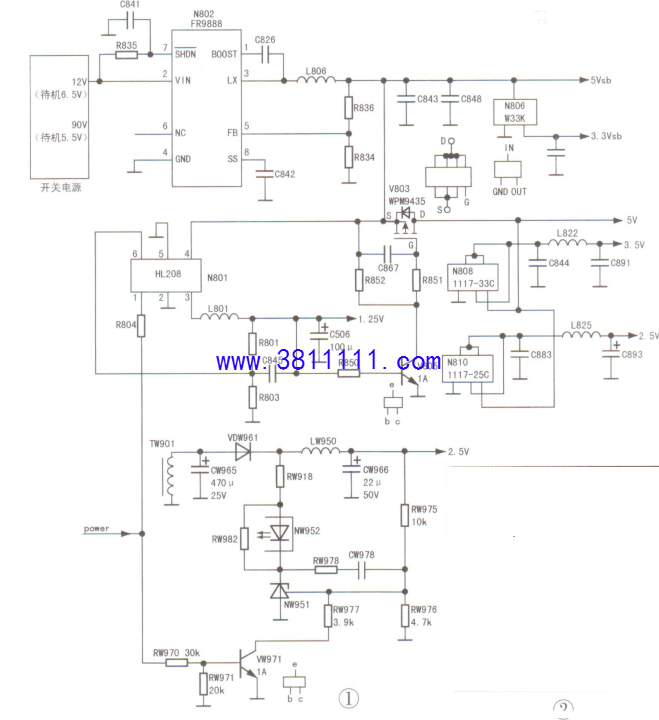

康佳32F3300CE型LED液晶电视采用三合一板,板号为35016968,屏型号为HV320WHC-200-X-PCB-X00。实绘主板.上的DC-DC转换电路如图1所示(未标注容量的电容为贴片电容)。

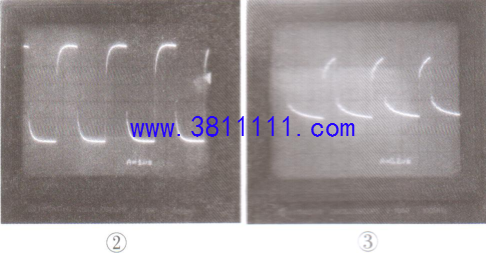

5Vsb待机电压形成电路由N802( FR9888 )及外置元件组成。通电后,12V电压一路加到N802②脚,另一路通过电阻R835加到N802的使能端⑦脚,电路起振,在③脚产生幅度约为11.6Vp-p、周期约为2.9μs的波形,如图2所示。在N802内部的续流管及储能电感L806的作用下,在滤波电容C843、C848两端形成5V直流电压。
3.3Vsb待机电压由N806(W33K )稳压产生,供CPU、遥控、按键等电路使用。
1.25V内核供电电压电路由N801(HL208)及外置元件组成。二次开机后,CPU的Power端输出约3V左右的高电平,通过电阻R804 加到N801的使能控制端①脚。电路起振,在N801③脚产生幅度为3.6Vp-p、周期为0.56μs的脉冲,如图3所示。在N801内部续流二极管及储能电感L801的作用下,在滤波电容C506两端产生1.25V电压,供主芯片内核使用。
HL208的引脚功能:①脚,使能;②脚,接地;③脚,功率开关管输出端,外接储能电感;④脚,供电;⑤脚,接地;⑥脚,反馈端,内部电路根据此反馈电压调节输出电压值。
在1.25V电压形成后,三极管V805饱和导通,P沟道场效应管V803导通,输出5V电压。
3.3V电压由N808(1117-33C)稳压产生,2.5V电压由N801(1117-25C)稳压产生,供DDR使
用。
待机时,CPU的POWER端子输出0V低电平,三极管VW971截止,则取样电阻RW977不起作用,此时的取样电阻为RW975、RW976,此时开关电源90V(背光供电)端的电压约为55V,12V端的电压约为6.5V。N802仍可输出稳定的5Vsb(该IC输入电压范围为4.5V~23V ),N806仍可输出稳定的3.3V电压,满足CPU正常工作所需要。
二次开机后,CPU的POWER端输出3V左右高电平,VW971饱和导通,取样电阻的下偏电阻由RW976、RW977并联组成,此时开关电源输出电压升至标准值,即90V和12V。
|
|
