海尔LE40AL88D88A型液晶彩电开机灰屏故障检修
一台海尔LE40AL88D88A型液晶彩电,开机后灰屏,但伴音正常。

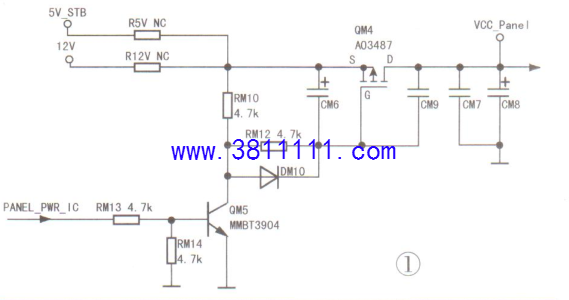

上电,测得逻辑板.上的12V供电为0V。该机上屏电压控制电路如图1所示,12V的一路电压。
通过电阻R12V接到QM4(P沟道场效应管)的S极,另一路通过RM10加到三极管QM5的c极。
二次开机后,CPU输出的PANEL信号为高电平，QM5饱和导通，其c电极输出低电平,QM4导通,其D极输出12V电压供给逻辑板。
二次开机后,测得QM5b极电压为0.67V,c极电压为11.63V;QM4G极电压为11.63V,D极电压为0V。正常时QM5的c极电压应接近0V。
怀疑QM5损坏,拆下检查,其b-c结开路。换上一只S8050型三极管后试机,故障排除。此时测得QM5b极电压为0.67V,c极电压为0.08V,QM4的D极电压为12V。
