九阳JYF-40FS19型智能电饭煲不加热故障维修
一台九阳JYF-40FS19型智能电饭煲,按“启动”键后,面板显示正常,但不加热。

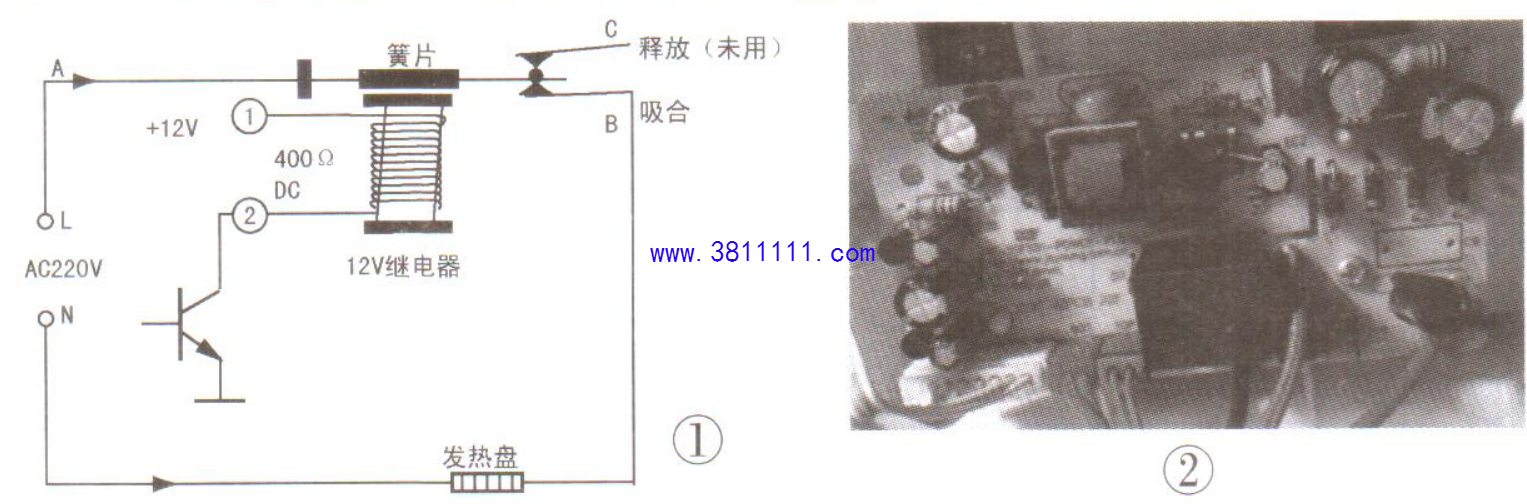

拆机检查,实测发热盘的直流电阻正常,看来控制电路有问题。发热盘的供电受控于一只12V继电器,如图1所示,实物如图2所示。当继电器线圈得到12V供电时,继电器吸合,A、B触点闭合,发热盘得电发热。上电测得继电器线圈两端电压为12V,且A端有AC220V电压,但B端无AC220V,判断继电器触点烧坏。换上同规格继电器后试机,故障排除。此时测得工作电流约为4A。
近期已维修了几台该型电饭煲,故障现象均为不加热,故障原因均是继电器触点烧坏,看来该型电饭煲原用继电器质量欠佳。


看帖是修养,回帖是美德,认真回帖是对他人的尊重。发帖也是一种辛勤的劳动、付出,请在分享他人的劳动成果的同时,来一句 ‘谢谢’ 真的不会花费很多的时间,却体现出你接人待物的基本素质与涵养。

初级技师

Rank: 5Rank: 5

帖子
80
主题
1
积分
683
在线时间
23 小时
注册时间
2020-1-8
最后登录
2020-4-6
发表于 2020-3-28 14:24:42 | 显示全部楼层
感谢楼主无私分享!
