创维50E6000型液晶电视，上电后不开机的维修

南召修电视

一台创维50E6000型液晶电视，上电后不开机。
分析检修:测电源板输出的12V电压仅7V，VLED电压为0V，怀疑IC1（光耦）.U3（AS431AHM）等元件组成的稳压电路有故障。

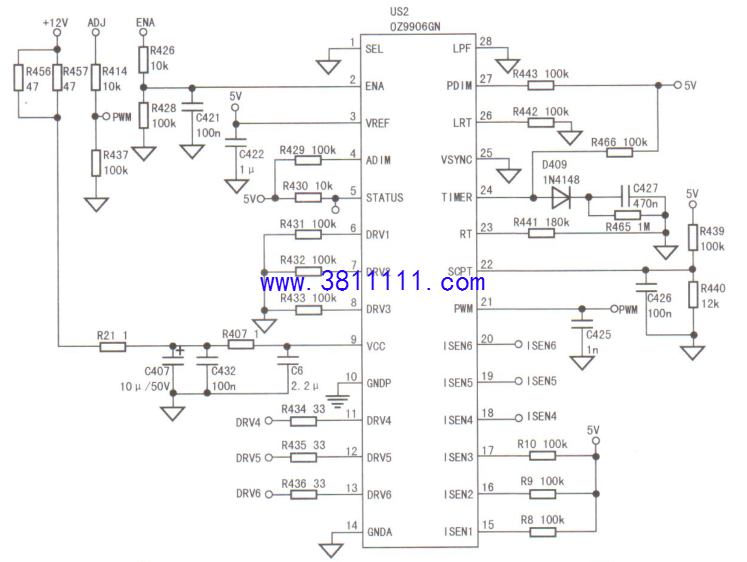

断开R454后，开关电.源输出的12V、VLED（110V）都恢复正常，表明故障在R454连接的保护电路中。通电，测Q407基极电压为0V，正常时应为0.7V。因Q407基极电压由US2⑤脚上拉VREF提供，所以判断US2⑤脚状态异常。测得US2主要引脚电压如下:②脚（ENA）2.9V，③脚（VREF）5V，⑨脚12V、④脚（ADIM）2.1V.⑤脚0V、②脚（PWM）2.5V，显然⑤脚电压不正常。根据上文所述原理可知，如果背光电路进入灯串过流或开路保护状态，除⑤脚变为低电平外，24脚电压将升到3V，但实测24脚电压始终为0V，说明电路并没有保护状态。于是转向检查⑤脚外围电路。经查，⑤脚上拉电阻R430虚焊。补焊R430后试机，故障排除，此时⑤脚电压升到5V。
