松下TH-L32X10C液晶彩电AV输人无图像故障检修
一台松下TH-L32X10C型液晶彩电，从AV1~AV3输入机顶盒信号有声无图，但输入分量视频信时号图像正常。由于用户家机顶盒是精简版，只有一组AV输出，没有分量信号输出，所以无法使用。

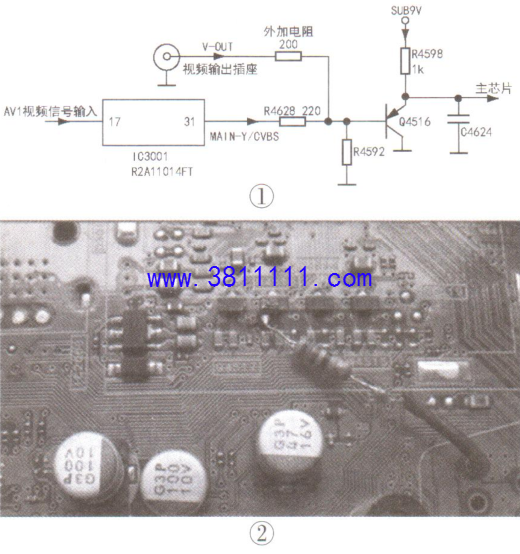

该机信号输入选择芯片是IC3001，型号是R2A11014FT。AV1视频信号送到IC3001的17脚，经芯片内部转处理后从31脚输出，送给主芯片进行数字信号处理，如图1所示。在电路图上，31脚输出的信号标注为“MAIN-Y/CVBS”，MAIN是主通道的意思，Y是复合视频信号中的亮度信号，CVBS是复合视频信号，这说明③脚输出的信号可以是亮度信号或复合视频信号。试机发现，无论是AV输入还是分量输入，本机AV输出端子的视频输出信号均正常。能否把AV视频输出信号直接送往主芯片呢?在AV输出端与Q4516的b极之间跨接一只200Ω电阻，如图2所示。上电开机，图像正常，问题解决。

在实践中发现，图像质量和外加的电阻阻值有较大关系，若阻值过小(如1002)，则Q4516中心的信号电平过高，图像生硬发白，应该是后级处理电路有过载饱和现象;若阻值过大(如470Ω)对比度减小，彩色变淡，应该是信号幅度不够所致。
按理说以Q4516为中心的射极跟随器的输入阻抗较高，输入电阻变化几百欧姆不致于引起输出电平变化过大，但这里由于有R4628的存在，对
输入信号进行分压，所以外接电阻阻值变化对信号电平影响很大。IC3001的31脚输出有直流分量，所以拆除R4628后会影响Q4516的直流工作
根据本机情况，还有一种简单解决办法:购买AV转VGA或AV转HDMI的转换器，把机顶盒输出的AV信号转换成VGA或HDMI信号后，送给电视机。

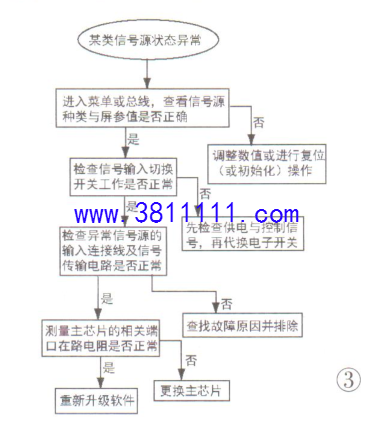

需要说明的是，本机故障原因应是IC3001内部的AV输入电路异常。按上述方法改动后，由于1C3001仍连入了电路，所以该机不能同时输入AV信号和分量信号，否则干扰严重。另附上某类信号源状态异常的故障检修流程图，如图3所示。
