海尔LE32A30G型液晶彩电不定期黑屏故障检修
一台海尔LE32A30G型液晶彩电,不定时黑屏,伴音正常。
在故障出现时,背光熄灭,从屏侧面看有暗淡的图像。本机采用三合- -主板(板号:TPD.T920.PB731),其开关电源输出两组电压:二极管
DB101输出12V,DB102输出20V。后者经过升压后给LED灯串供电。上电,检测12V电压正常,但20V电压只有1V,且波动;断电,测试DB102正常;测量DB102正极在路电阻,竟然超过2MΩ,很明显开关变压器绕组有问题。

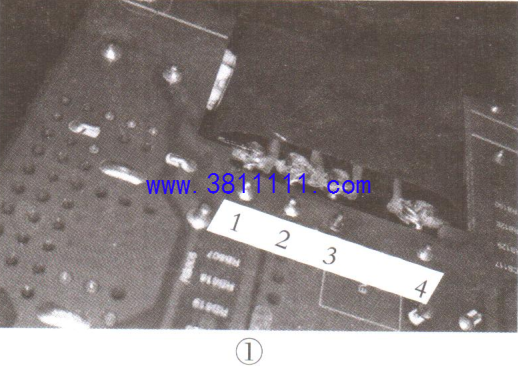

检测开关变压器绕组,发现③脚虚焊,如图1所示。补焊后试机,故障排除,此时测得LED灯串供电为45V。
