海尔LE50A5000型液晶彩电背光不亮故障检修
一台海尔LE50A5000型液晶彩电,二次开机后黑屏,伴音正常。
该机采用Mstar6A600机芯,搭载安卓智能系统。上电后,副电源输出5V待机电压;二次开机后,主电源输出12V和48V电压,前者供给主板，
后者供给背光电路。拆机检查,发现4组背光灯条的负极被焊锡短接,还焊接了-只电容,如图1所示,估计是前位维修人员所为。
经查,背光升压二极管D508(SB5100)击穿, 但换新后故障依旧。测得IC501(OZ9908B )的32脚(VIN)电压为11.6V,31脚( ENA)背光开启电压为3.18V ,⑤~⑧脚( PWM)电压为2.6V,均正常,但30脚(NREF )输出的基准电压为0.6V ,明显异常。另外,32脚(欠压检测输入)电压为1.5V,而正常值约为3.5V。悬空IC501的23脚,测其焊盘电压为3.18V。综合以上测试,怀疑IC501损坏。更换IC501后试机,背光亮,此时测得IC501的30脚电压为5.94V ,23脚电压为3.48V ,均正常。检测升压电路,测得输出电压为58.6V,但升压二极管D508温升非常快。

因笔者在更换D508时换.上的是正品管SB5200,开关时间在5ns左右,正向压降也不算高,基本上可以排除二极管本身问题，难道是升压驱动脉冲
有问题?用示波器测量升压开关管D极波形,如图2所示,脉冲峰值是76.8V,占空比是20.6%,未见明显异常。
在检测中手摸电视边框,感觉很热,说明屏内灯条温度很高。本机采用侧入式灯条,共有68颗灯珠(单颗供电为3V),分为四组，每组有17颗灯珠,每组灯串供电为58.6V。灯串的负极通过恒流电路控制后接地,如图3所示。测每组灯串的电流为242mA，四组灯串的总电流为242<4=968mA,背光功率是58.6V×0.968A =56.72w。前维修人员把背光负极短接在一起，可能就是为了判断故障部位在灯条还是恒流电路中。

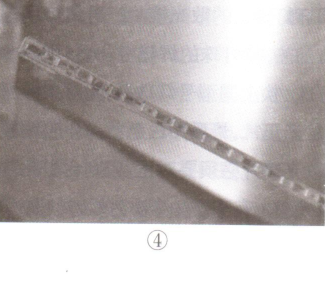

拆开液晶屏后,目测灯珠已经发黑,匀光板轻微变黄,如图4所示。换.上全新灯条后试机,背光亮,但灯条发热迅速,决定减小灯条电流,以降低灯珠发热量。该机Q507~Q510的c极所接的两只并联电阻(阻值分别为4.7Ω、3.6Ω,总阻值约为2.04Ω),为灯条电流检测电阻,若要减小灯条电压,则需增大该电阻阻值。经过实验，笔者将4.7Ω电阻换成12Ω电阻,并联后的总阻值为2.775Ω,这时测试得灯组供电为54.42V,每组灯串电流为180mA(四组灯串总电源为180mAX4=720mA),灯条 温升正常,D508温升也恢复正常，故障排除。
